Peralatan Pengujian Kabel IEC60245-2 Penguji Fleksibilitas Statis Untuk Kabel Fleksibel yang Selesai

Peralatan Pengujian Kabel IEC60245-2 Penguji Fleksibilitas Statis Untuk Kabel Fleksibel yang Selesai

Pengenalan struktur
Mesin ini terdiri dari penjepit geser, penjepit tetap, perlindungan batas kiri dan kanan, struktur penggerak sekrup dan papan kontrol listrik.
1. Klem geser dan klem pengikat terutama terdiri dari kursi klem dan blok klem, dan stang diputar untuk mendorong blok klem untuk menjepit kedua ujung sampel masing-masing.Peralatan Pengujian Kabel
2. Ada sakelar batas di masing-masing sisi kiri dan kanan untuk melindungi perlengkapan geser untuk menghindari tabrakan.
3. Struktur penggerak sekrup menggerakkan penjepit geser untuk bergerak ke kiri dan ke kanan.
4. Papan kontrol listrik adalah panel kontrol manual dengan sakelar seperti shift kiri, stop, shift kanan, catu daya, dan kontrol kecepatan.

Standar:IEC60245-1 Kabel berisolasi karet Tegangan pengenal hingga dan termasuk 450/750 V-Bagian 1: Persyaratan umum, IEC60245-2 ayat 3.2 dan Gambar 2 Kabel berisolasi karet Tegangan pengenal hingga dan termasuk 450/750 V-Bagian 2: Metode tes.Peralatan Pengujian Kabel

Aplikasi:Ini digunakan untuk memeriksa kekuatan mekanik kabel fleksibel yang sudah selesai.Pengujian ini tidak berlaku untuk kabel fleksibel dengan inti dengan luas penampang nominal lebih besar dari 4mm2 dan kabel yang memiliki lebih dari 18 inti yang diletakkan di lebih dari dua lapisan konsentris.

Sampel uji:Kabel fleksibel lengkap.Peralatan Pengujian Kabel

Fitur:Sampel dengan panjang 3m±0,05m harus diuji dalam peralatan yang serupa dengan yang ditunjukkan pada gambar 2. Dua klem, A dan B, harus ditempatkan pada ketinggian setidaknya 1,5m di atas permukaan tanah.Klem A harus magun dan klem B harus bergerak secara horizontal pada ketinggian klem A. Ujung-ujung sampel harus dijepit secara vertikal (dan tetap vertikal selama pengujian), satu ujung pada klem A, yang lain pada klem B yang dapat digerakkan yang harus berada pada jarak /=0.20m dari klem A. Kabel mengambil kira-kira bentuk yang ditunjukkan gambar 2 dengan garis putus-putus.Klem B yang dapat digerakkan kemudian harus dipindahkan dari klem tetap A sampai loop yang dibentuk oleh kabel mengambil bentuk, ditunjukkan pada Gambar 2 oleh garis besar, dari U yang tertutup seluruhnya di antara dua garis tegak lurus melalui klem dan dipasang secara tangensial. ke generatrix eksternal kabel.Pengujian ini harus dilakukan dua kali, kabel diputar pada klem, setelah pengujian pertama, hingga 180°.Peralatan Pengujian Kabel

Parameter:

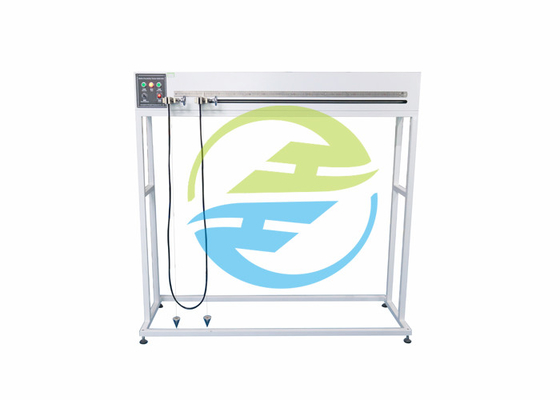

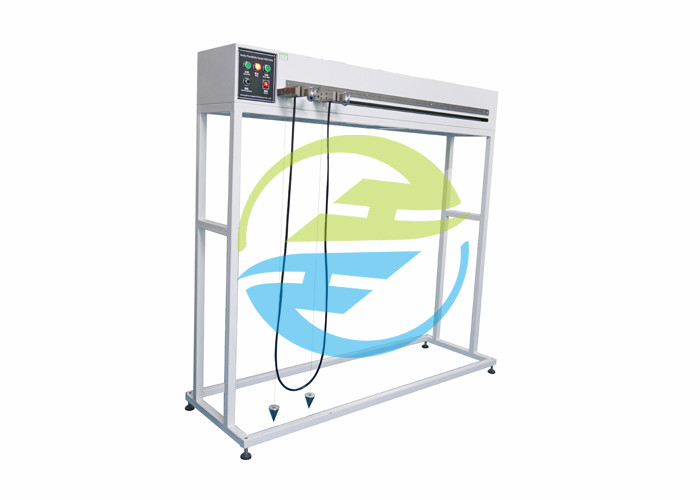

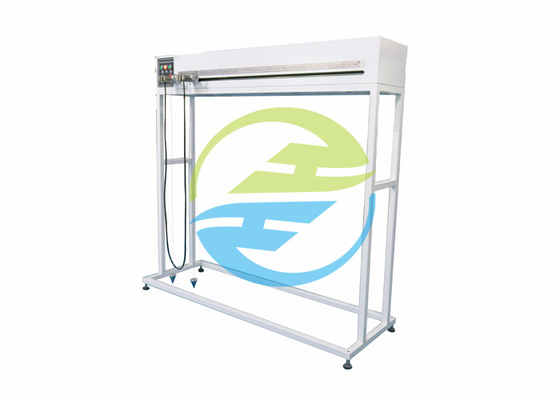

Gambar untuk referensi:
