8.1 Uji lentur pada suhu rendah untuk insulasi
8.1.1 Umum
Pengujian ini dimaksudkan secara umum untuk inti dengan penampang lingkaran yang memiliki diameter luar hingga dan termasuk 12,5 mm dan untuk inti berbentuk sektor bila tidak memungkinkan untuk menyiapkan dumbel.Peralatan Pengujian Kabel
Jika disyaratkan oleh standar untuk jenis kabel, pengujian harus dilakukan pada inti yang lebih besar.Jika tidak, insulasi inti yang lebih besar harus dikenai uji perpanjangan yang dijelaskan dalam Sub-ayat 8.3.
8.1.2 Pengambilan sampel dan persiapan benda uji
Setiap inti yang akan diuji harus diwakili oleh dua sampel dengan panjang yang sesuai.Setelah pelepasan penutup, jika ada, sampel harus digunakan sebagai benda uji.Peralatan Pengujian Kabel
8.1.3 Aparat
Peralatan yang direkomendasikan untuk pengujian ini ditunjukkan pada Gambar 1, halaman 20, dengan penjelasan.Ini pada dasarnya terdiri dari satu mandrel berputar dan perangkat pemandu untuk benda uji.Peralatan Pengujian Kabel
Aparatus mandrel tunggal lainnya, yang secara substansial setara dengan yang ditunjukkan pada Gambar 1, juga dapat digunakan.

Peralatan harus disimpan dalam lemari suhu rendah yang sesuai sebelum dan selama pengujian.

Standar:IEC60811-1-4 klausul 8.1 dan 8.2, metode uji umum untuk bahan insulasi dan selubung kabel listrik dan optik-bagian 1-4:Metode untuk aplikasi umum-Uji pada suhu rendah.

Aplikasi:Pengujian ini dimaksudkan secara umum untuk kabel dengan diameter keseluruhan hingga dan termasuk 12,5 mm, atau untuk kabel datar, dimensi sumbu utama hingga dan termasuk 20 mm.Peralatan Pengujian Kabel

Sampel uji:Kabel dengan diameter keseluruhan hingga dan termasuk 12,5 mm, atau untuk kabel datar, dimensi sumbu utama hingga dan termasuk 20 mm.

Fitur:Terbuat dari stainless steel, 2 stasiun, dilengkapi dengan pegangan yang diperpanjang yang dapat dihubungkan ke bagian luar ruang suhu rendah.

Parameter:

Stasiun: 2

Diameter sampel: 2.5mm 12.5mmPeralatan Pengujian Kabel

Jumlah putaran: 2 hingga 10 putaran, dan jumlah putaran harus seperti yang ditentukan dalam tabel berikut:

Kondisi pengujian: Diameter mandrel harus antara 4 dan 5 kali diameter benda uji.Perlengkapan standar dengan mandrel :Ф4,Ф5,Ф6,Ф7,Ф8,Ф10,Ф12,Ф14,Ф16,Ф18,Ф20,Ф24,Ф37.5mm

Kecepatan rotasi: 5S/belok, kontrol manualPeralatan Pengujian Kabel

Diameter pipa: 3.5,Ф6,Ф10,Ф12,Ф16mm, masing-masing dua buah

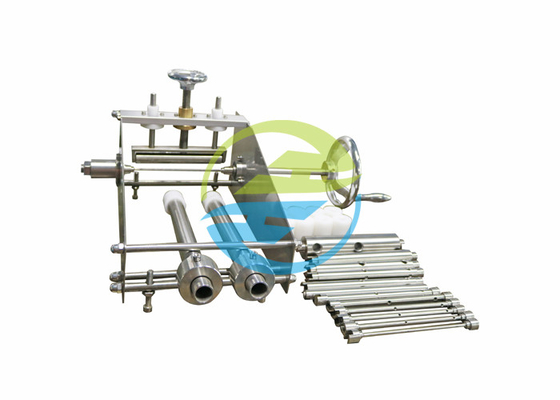

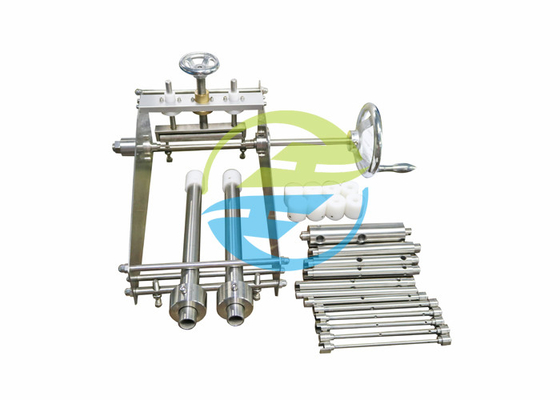

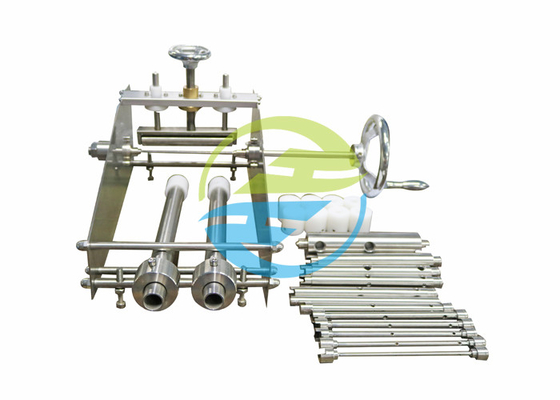

Gambar untuk referensi:
