Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Tingkat Pemulihan Helium: | ≥98% | Stasiun Uji: | Dua kali ujian dalam dan luar |
|---|---|---|---|
| Gas Pelacak: | Nitrogen dan Helium | Tekanan Kebocoran Helium: | 1.5MPa |
| Tolak poin: | 5.0E-7Pa.m3 / dtk. | ||
| Cahaya Tinggi: | helium leak test equipment,helium leak testing |
||

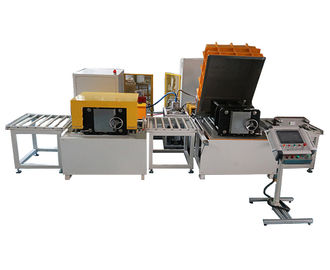

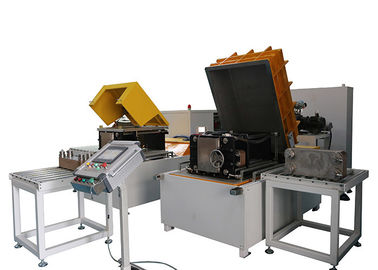

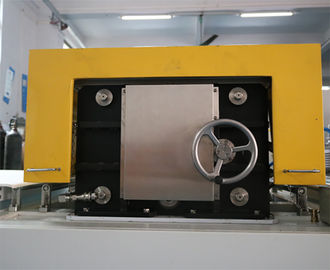

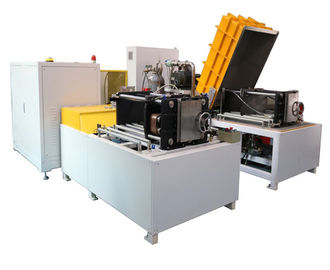

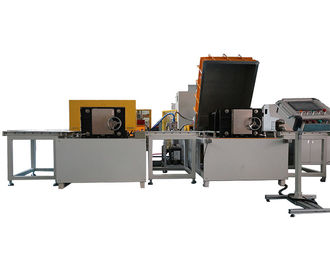

Peralatan Pengujian Penukar Panas Pelapis Kebakaran Helium Dengan Struktur Dupleks
Peralatan pengujian Leak helium ini cocok untuk mendeteksi kedap udara penukar panas piring, yang sangat membantu untuk banyak aplikasi industri seperti industri perminyakan, pembuatan kertas, pembangkitan listrik, tekstil, HVAC, metalurgi, kimia organik dan mobil.
Prinsip dan Struktur Peralatan:
Menurut prinsip pendeteksian kebocoran dasar helium, dengan helium sebagai pelacak gas, sistem dapat mendeteksi kebocoran melalui pengisian helium ke dalam rongga B dari penukar panas pelat dalam siklus pendeteksian kebocoran bagian dalam. Dan dalam siklus pendeteksi kebocoran luar, helium akan diisi A dan B pada saat yang sama untuk mendeteksi kebocoran rongga. Dengan detektor kebocoran helium, kita dapat dengan cepat dan akurat menentukan keakuratan kebocoran pelat penukar panas.
Sistem ini mengadopsi struktur dupleks, menempatkan benda kerja di stasiun pengujian kebocoran dalam untuk memproses deteksi kebocoran bagian dalam terlebih dahulu, dan kemudian mendorong produk ke stasiun pengujian kebocoran luar melalui saluran transmisi untuk mendeteksi proses. Untuk benda kerja tiga-rongga, selama siklus pengujian bocor dalam, sistem mengisi helium ke dalam rongga untuk mendeteksi kebocoran antara A- B dan A - C. Dan selama siklus deteksi kebocoran luar, sistem dapat mendeteksi kebocoran gigi berlubang. Sistem ini dilengkapi dengan perangkat pemulihan helium, dapat menghemat biaya helium yang efektif.
Parameter Teknis: (akan disesuaikan sesuai dengan kebutuhan klien)
| Benda kerja | Plate Heat Exchanger |
| Stasiun pengujian kebocoran | Dua Stasiun: satu untuk kekuatan benda kerja dan uji kebocoran dalam, yang lain untuk uji kebocoran luar |
| Ukuran ruang pengujian | 850 * 750 * 400mm Dapat dipasang benda kerja besar (620 * 500 * 250mm) atau 2 benda kerja kecil (320 * 100 * 77mm) |
| Gas untuk Uji Kebocoran Bruto | Nitrogen |
| Tekanan kebocoran nitrogen | 5,5 MPa |
| Gas untuk uji kebocoran halus | 100% Helium |
| Tekanan kebocoran Helium | 5.0MPa |
| Tolak titik | 5,0E-7Pa.m 3 / dtk. |
| Waktu siklus | Dibutuhkan 8 jam untuk memeriksa 480 benda kerja kecil atau 240 benda kerja besar |
| Tingkat pemulihan Helium | ≥98% |
