Akupengantar produk

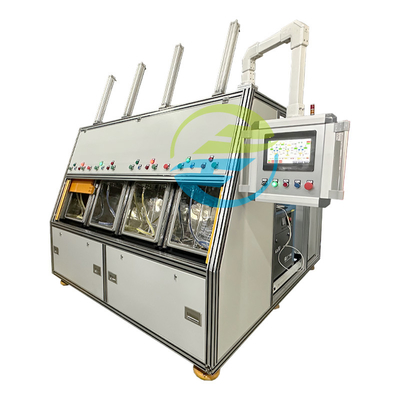

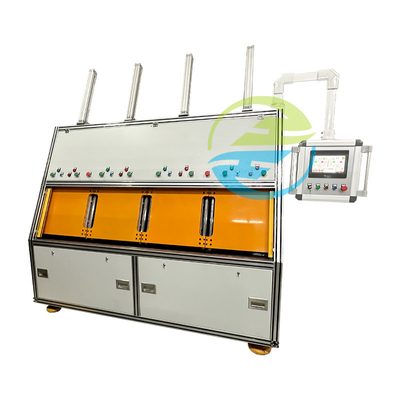

Sistem deteksi kebocoran hidrogen nitrogen empat tangki adalah perangkat yang digunakan untuk mendeteksi kebocoran gas di bagian mobil atau peralatan lainnya.Biasanya terdiri dari empat kotak uji tertutup dan perangkat deteksi yang sesuaiSaat digunakan, bagian-bagian yang akan diuji dimasukkan ke dalam kotak uji, dan kemudian mendeteksi apakah ada kebocoran gas dengan menyuntikkan campuran gas hidrogen dan nitrogen.

Sistem deteksi kebocoran ini menggunakan campuran hidrogen dan gas nitrogen sebagai media deteksi karena hidrogen sangat permeabel, sehingga lebih mudah untuk mendeteksi kebocoran kecil.Gas di ruang uji akan berinteraksi dengan titik kebocoran di permukaan komponen yang akan diuji, dan jika ada kebocoran, gas akan terdeteksi oleh perangkat deteksi.

Menurut prinsip dasar deteksi kebocoran hidrogen dan nitrogen, hidrogen dan nitrogen digunakan sebagai gas pelacak untuk mengisi benda kerja di ruang vakum.detektor kebocoran hidrogen dan nitrogen dapat dengan cepat dan akurat menentukan situasi kebocoran benda kerja dengan akurasi tinggi.

PArameters

Proses kerja

1. Instalasi benda kerja dan penutupan kotak vakum:

Operator menempatkan benda kerja ke dalam ruang vakum, menghubungkan antarmuka benda kerja dengan konektor cepat di dalam ruang vakum, dan menekan tombol start.

b. Tutup ruang vakum secara otomatis, dan siklus deteksi dimulai segera.

Catatan: Pelindung kisi dipasang di kedua sisi ruang vakum.memastikan bahwa tidak ada benda yang mengganggu gerakan ruang vakum di area penutupan.

2. vacuum chamber vacuum dan workpiece vacuum:

a. Mengosongkan ruang vakum secara otomatis sampai tingkat vakum di dalam mencapai tekanan pembukaan yang ditetapkan.

b. Pada saat yang sama, secara otomatis vakum benda kerja sampai tingkat vakum di dalam benda kerja mencapai nilai vakum yang ditetapkan.

3. pengisian bahan kerja hidrogen nitrogen, kebocoran sedang, dan deteksi kebocoran halus

a. Mengisi benda kerja secara otomatis dengan gas hidrogen dan nitrogen pada tekanan yang ditetapkan sampai tekanan di dalam benda kerja mencapai nilai yang ditetapkan.

b. Deteksi kebocoran sedang: Setelah pengisian hidrogen dan nitrogen selesai, benda kerja secara otomatis dipertahankan di bawah tekanan,dan apakah ada kebocoran medium ditentukan berdasarkan nilai penurunan tekanan di dalam benda kerja:

Jika nilai penurunan tekanan di dalam benda kerja melebihi kisaran yang ditetapkan, proses deteksi kebocoran akan dihentikan, dan antarmuka operasi akan menunjukkan kebocoran medium dan memulihkan gas.

c. Setelah penyelesaian kebocoran medium, lakukan penilaian kebocoran mikro:

Jika detektor kebocoran mendeteksi sinyal hidrogen dan nitrogen yang melebihi nilai yang ditetapkan di ruang vakum, itu menunjukkan bahwa ada kebocoran halus di benda kerja,dan sinyal indikasi kebocoran halus disediakan pada antarmuka operasi.

Jika detektor kebocoran tidak mendeteksi sinyal hidrogen dan nitrogen yang melebihi nilai yang ditetapkan di ruang vakum, itu menunjukkan bahwa benda kerja telah lulus inspeksi,dan sinyal berkualitas diberikan pada antarmuka operasi.

4Inflasi ruang vakum

a. Mengisi ruang vakum secara otomatis dengan atmosfer.

Pada saat yang sama, hidrogen dan nitrogen di dalam benda kerja secara otomatis dipulihkan.

5. Pengungkapan benda kerja

a. Jika ujiannya memenuhi syarat:

Pintu ruang vakum terbuka secara otomatis. Operator melepaskan sendi di dalam ruang dari antarmuka benda kerja.

b. Jika tes gagal:

Tekan tombol konfirmasi secara manual dan pintu ruang vakum akan terbuka secara otomatis. Operator melepaskan sendi di dalam kotak dari antarmuka benda kerja.

c. Jika alarm terjadi selama proses deteksi:

Tekan tombol konfirmasi secara manual. Pintu ruang vakum terbuka secara otomatis. Tekan pesan kesalahan di layar sentuh untuk menghapus status alarm, dan kemudian uji ulang benda kerja.

Catatan: Untuk memilah produk dengan kebocoran yang terdeteksi: 1. Keluarkan satu benda kerja dan tinggalkan satu benda kerja. 2. Lanjutkan pengujian satu benda kerja yang tersisa di ruang sesuai dengan metode operasi normal.Siklus ini berlanjut sampai benda kerja yang bocor tertentu terdeteksi.
