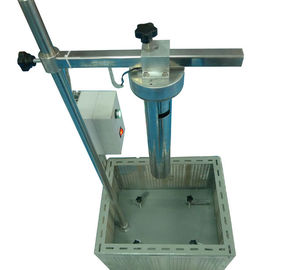

Mesin Pengujian Dampak Hammer Vertikal

Mesin Pengujian Dampak Hammer Vertikal Untuk Uji Kekuatan Mekanis Tumpahan

Informasi produk :

Perangkat ini sesuai dengan persyaratan standar IEC60068-2-75 Test Ehc. Ini untuk menguji kekuatan mekanik kandang tangga dan peralatan listrik sejenis, lampu. Perangkat dilepaskan oleh elektromagnet, yang dapat memastikan pelepasan seketika dan penurunan vertikal. Perangkat pengangkat dikombinasikan dengan rel sekrup, yang dapat membuat ujung bawah kontak halus saluran dengan permukaan spesimen, tinggi tetes tetap adalah panjang rel panduan, hanya kontak yang tidak perlu disesuaikan, mudah digunakan. . Standar yang dilengkapi dengan palu dan saluran 2, 5, 10, 20, 50 J, sangat sesuai untuk uji kekuatan mekanis kandang dari kebanyakan produk.

Parameter teknis :

1. Catu daya: 220V / 50Hz.
2. Angkat stroke: 400-13500mm, operasi manual, tinggi spesimen benturan adalah 200-850mm.
3. Hammer: 2, 5, 10, 20 dan 50J, stainless steel, cocok dengan 5 saluran.
4. Mode rilis: Kontrol tombol, pelepasan seketika elektromagnet.
5. Ukuran dan berat: 2000 * 1000 * 1620mm, about150kg.

Tinggi jatuh

Untuk menghasilkan dampak dari tingkat keparahan yang dibutuhkan, elemen yang mencolok harus dilepaskan dari ketinggian tergantung pada massa pendulum yang setara, sesuai tabel 2.

Tabel 2-Tinggi jatuh

Langkah-langkah operasi :

1. Hidupkan daya 220V 50Hz.
2. Spesimen ditempatkan pada pelat dasar nilon.
3. Pilihlah dampak palu dan saluran sesuai spesimen.
4. Buat [Drop Release] tombol pop-up. Pada saat ini tombol menyala, pasang palu dan saluran, palu akan diserap oleh elektromagnet begitu dimasukkan ke dalam, sumbat saluran di baut bawah panci skala, seperti yang ditunjukkan pada diagram di bawah ini.

5. Manual menyesuaikan posisi perangkat pengangkat dan elektromagnet palang, untuk membuat ujung bawah saluran hanya kontak dengan permukaan spesimen dan memasang perangkat pengangkat dan baut pengunci batang kayu.

6. Tekan tombol [Drop Release]. Pada saat lampu menyala, palu menyelesaikan satu dampak melalui drop saluran vertikal mempengaruhi spesimen. Tombol Pop-up [Drop Release], dan siap untuk tes dampak berikutnya.

Catatan: Saat melakukan uji dampak pada waktu berikutnya, Anda perlu menaikkan perangkat pengangkat, mengeluarkan palu benturan, lalu membuka tutup saluran, memasang kembali palu, dan kemudian menancapkan di saluran, ulangi langkah-langkah di atas untuk melanjutkan uji benturan. Bila spesimen perlu diberi dampak pada titik yang berbeda, pindahkan pemisahan longitudinal saluran dengan horisontal atur baut atau pasang kembali spesimen.

Pemeliharaan dan tindakan pencegahan:

1. Potong catu daya setelah menyelesaikan pengujian untuk mencegah overheating elektromagnet.
2. Spesimen perlu dipasang dengan baik sebelum setetes palu, tidak dapat melakukan uji impak tanpa spesimen untuk menghindari kerusakan pada palu.
3. Dustproof, dampproof, perhatikan perawatannya.
