Kendaraan Listrik Water Ring Vacuum Pump Automated Clamping Comprehensive Performance Test Bench

Kendaraan Listrik Water Ring Vacuum Pump Automated Clamping Comprehensive Performance Test Bench

Pengantar Produk

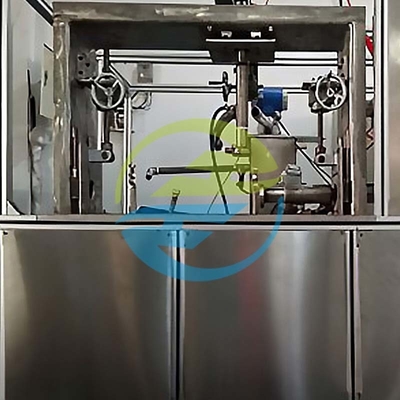

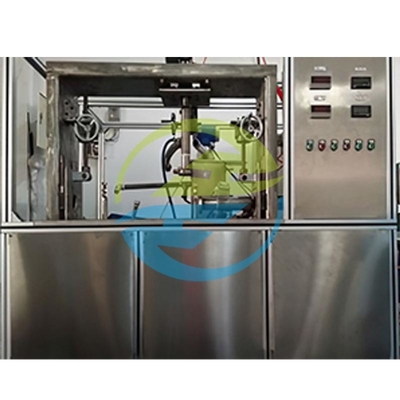

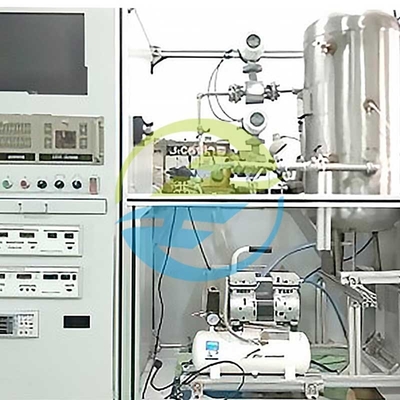

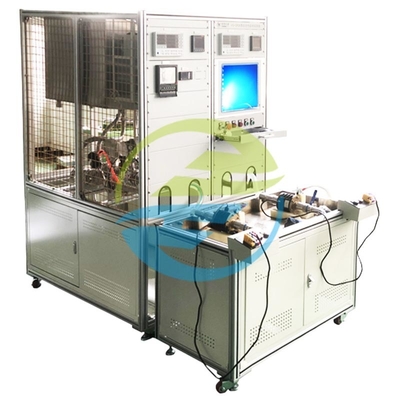

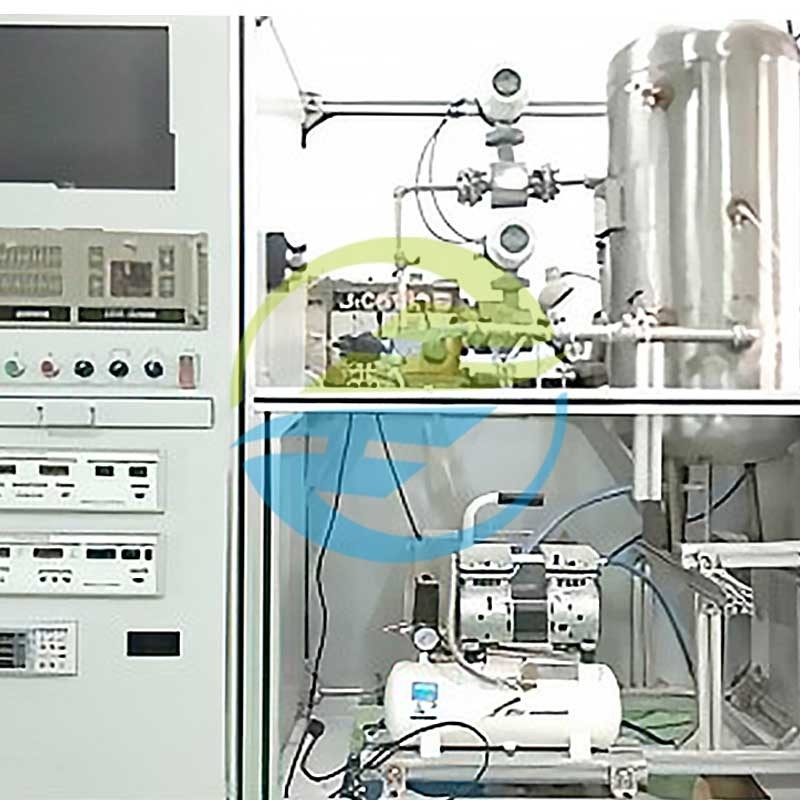

• WPT-9 Electric Vehicle Water Ring Vacuum Pump Automated Clamping Comprehensive Performance Test Bench adalah peralatan pengujian khusus untuk komponen inti kendaraan energi baru,seperti sistem pengereman vakum dan pompa bantu pendingin udaraIni mengadopsi mekanisme penjepit otomatis servo-driven, menyelesaikan posisi dan pemasangan pompa yang diuji dalam waktu 15 detik.Dilengkapi dengan sensor presisi tinggi dan sistem kontrol cerdas, secara sinkron mengumpulkan 12 parameter kunci termasuk tingkat vakum, aliran, daya, dan suhu.memungkinkan pelacakan dan analisis.
• Dibandingkan dengan peralatan pengujian manual tradisional, bangku pengujian ini memiliki "penekanan otomatis + pengujian full-parameter closed-loop" sebagai keuntungan utamanya.Ini mengurangi kesalahan yang disebabkan oleh intervensi manual (kesalahan pengulangan tes ≤ 0.5%) dan kompatibel dengan pompa vakum cincin air dengan kaliber φ20-φ100mm..

Fitur Produk

• Proses sepenuhnya otomatis: Servo motor-driven clamping mekanisme menyelesaikan pompa posisi, penyegelan, pengujian, dan pengungkapan dengan satu klik, mengurangi operasi manual sebesar 80% dan meminimalkan kesalahan manusia.
• Kemampuan pengujian presisi tinggi: Mengadopsi sensor tekanan impor (0,1% akurasi FS) dan flowmeter elektromagnetik (± 0,5% kesalahan pengukuran) untuk memastikan pengujian tingkat vakum, laju aliran, dan parameter lainnya yang akurat dan dapat diandalkan.
• Akuisisi sinkron multi-parameter: Mendukung pemantauan simultan dari 12 parameter termasuk tingkat vakum, laju aliran, kecepatan rotasi, daya, dan perbedaan suhu inlet-outlet,dengan frekuensi pengambilan sampel 1kHz untuk menangkap fluktuasi kinerja instan.
• Desain kompatibilitas yang fleksibel: Dapat disesuaikan dengan pompa vakum cincin air dengan kaliber φ20-φ100mm melalui alat yang dapat disesuaikan, kompatibel dengan model pompa yang disesuaikan dari produsen mobil yang berbeda tanpa sering mengganti perlengkapan.
• Analisis data cerdas: Dilengkapi dengan perangkat lunak pengujian kelas industri, secara otomatis menghasilkan kurva data dan laporan kualifikasi,mendukung integrasi dengan sistem MES untuk mencapai manajemen data produksi dengan loop tertutup.
• Sistem perlindungan keselamatan: Dilengkapi dengan perlindungan tekanan berlebihan, perlindungan kebocoran, dan perangkat pemutusan darurat, sesuai dengan standar keselamatan ISO 13849-1 untuk memastikan proses pengujian yang aman dan stabil.

Standar Referensi Internasional

• ISO 9906:2012 Pompa rotodinamis - Uji penerimaan kinerja hidrolik
  • Pasal 4.3: Menentukan persyaratan akurasi dan metode untuk pengujian tingkat vakum dan aliran peralatan pompa
  • Pasal 5.2: Mendefinisikan siklus kalibrasi dan kisaran kesalahan yang diizinkan untuk sistem pengujian

• IEC 60034-1:2019 Mesin listrik berputar - Bagian 1: Klasifikasi dan kinerja
  • Pasal 10.3: Metode pengukuran dan standar akurasi instrumen untuk pengujian daya motor

• SAE J1211:2020 Prosedur pengujian komponen sistem rem hidrolik untuk kendaraan bermotor
  • Pasal 7.2: Persyaratan pengujian siklus daya tahan untuk pompa penguat vakum (≥100.000 siklus tanpa kegagalan)

• Metode pengujian standar ASTM F2808-16 untuk kinerja pompa hidrodinamika untuk kendaraan jalan
  • Pasal 6.4: Waktu tekanan dan kebocoran yang diizinkan untuk pengujian tingkat kebocoran pompa

Aplikasi Produk

• Pengujian kinerja pabrik dan pemeriksaan kualitas pompa vakum cincin air kendaraan listrik di jalur produksi
• Verifikasi kinerja untuk optimalisasi struktur pompa selama R&D (misalnya, peningkatan tingkat vakum, pengujian pengurangan konsumsi energi)
• Diagnosis kesalahan dan evaluasi pemulihan kinerja dalam pemeliharaan setelah penjualan
• Pengujian sertifikasi kesesuaian produk pompa oleh lembaga pengujian pihak ketiga

Tabel Parameter Teknis
