Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Detektor Helium: | Agilent / Leybold / Inficon | Tingkat Deteksi Kebocoran: | 1,05E-6Pa.m3 / dtk |
---|---|---|---|
Uji siklus: | 15s / pc | Tingkat Pemulihan Helium: | ≥95% |
Cahaya Tinggi: | deteksi kebocoran helium,pengujian kebocoran helium |

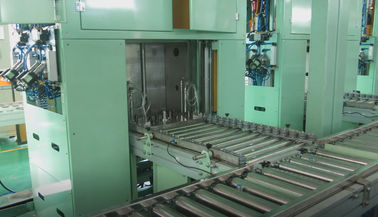

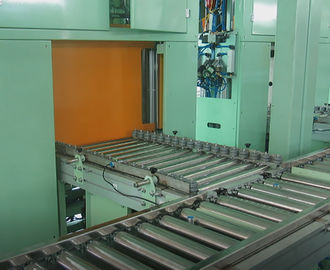

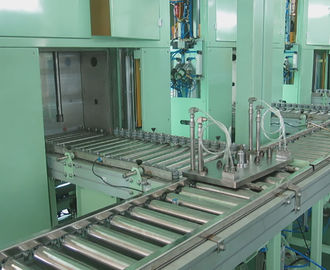

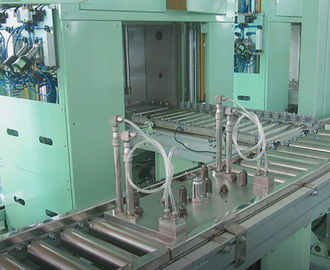

Ruang Vakum Otomatis Helium Leak Detection Line untuk Komponen AC Otomotif
Sistem ini sangat otomatis. Kecuali untuk memuat / membongkar benda kerja, langkah-langkah lain secara otomatis dikontrol dan dioperasikan oleh sistem, termasuk:
secara otomatis menjepit dan menyegel benda kerja, menyedot debu benda kerja, memproses deteksi kebocoran kotor, menyortir produk OK / NG setelah deteksi kebocoran kotor, dan pengisian helium ke dalam benda kerja;
secara otomatis memindahkan benda kerja ke dalam ruang hampa udara, memproses deteksi kebocoran halus, dan secara otomatis mendiskriminasi hasil pengujian;
menyortir produk OK / NG setelah deteksi kebocoran halus;
secara otomatis memulihkan gas helium.
Oleh karena itu, hanya satu operator yang diperlukan untuk keseluruhan proses.
Indikator teknis dasar:
Uji Benda Kerja | Komponen otomotif / pendingin udara |
Benda kerja benda kerja | Disesuaikan sesuai dengan benda kerja klien, perlengkapan yang berbeda untuk menyesuaikan produk yang berbeda |
Prosedur Operasi | 1. Muat benda kerja (manual) 2. Clamp, seal, vakum, mendeteksi kebocoran kotor, urutkan produk OK / NG setelah deteksi kebocoran kotor, isi helium ke benda kerja (otomatis) 3. Deteksi kebocoran halus (empat stasiun, otomatis), urutkan OK / NG benda kerja setelah deteksi kebocoran halus (otomatis) 4. Pulihkan helium (otomatis, opsional), lepaskan benda kerja benda kerja (otomatis) 5. Unload benda kerja (manual) |
Ruang Vakum | Kuantitas dapat disesuaikan, setiap ruang dapat mendeteksi satu benda kerja |
Tracer Gas | Helium |
Pra-vakum benda kerja | ≤500 Pa |
Tekanan untuk Uji Kebocoran Halus | 1,5 MPa, dapat diatur ke bawah (atau cusotmized sesuai dengan persyaratan pengujian klien) |
Tekanan untuk Uji Kebocoran Bruto | 1,2 ~ 2,5 MPa (atau cusotmized sesuai dengan persyaratan pengujian klien) |
Tolak Titik | 2g / a (R134a) sama dengan 1.05E -6 Pa.m3 / detik. (atau cusotmized sesuai dengan persyaratan pengujian klien) |
Uji Siklus | 15s / pc (atau cusotmized sesuai dengan persyaratan pengujian klien) |
Helium Recovery (Opsional) | Sistem daur ulang otomatis, tingkat pemulihan helium ≥95% |
Fungsi dasar:
Operator menempatkan benda kerja di fixture, dan sistem dapat menyelesaikan seluruh program penyegelan, menyedot debu, mendeteksi kebocoran kotor, menyortir benda kerja OK / NG setelah deteksi kebocoran kotor, dan mengisi helium ke benda kerja di luar ruang vakum; mendeteksi kebocoran halus benda kerja di ruang vakum, menyortir benda kerja OK / NG setelah deteksi kebocoran halus; memulihkan helium, benda kerja unclamping. Siklus produksi cepat, dan akurasi deteksi kebocoran tinggi.
Konfigurasi utama:
Konfigurasi utama peralatan menggunakan berbagai komponen industri merek-nama impor dan dapat memberikan perlindungan yang cukup dari kualitas komponen untuk keandalan peralatan secara keseluruhan. Bahan-bahan komponen mekanis terbuat dari bahan yang sangat baik, dan teknologi pemrosesan tingkat tinggi memastikan keandalan peralatan.
Nama | Merek |
Bingkai Peralatan | HongCe |
Ruang Vakum | HongCe |
Barang-barang Benda Kerja | HongCe |
Pompa vakum | AGILENT / LEYBOLD (OPTIONAL) |
Pengukur Vakum | AGILENT / LEYBOLD / INFICON (OPTIONAL) |
Detektor Kebocoran | AGILENT / LEYBOLD / INFICON (OPTIONAL) |
Katup elektromagnetik | FESTO |
Sensor tekanan | DRUCK |
Silinder | SMC |
Helium pemulihan dan meningkatkan perangkat | HongCe |
PLC | OMRON |
10 ″ Layar sentuh | OMRON |
Komponen listrik | FUJI, SCHNEIDER, MITSUBISHI, dll. |
Pipa dan alat kelengkapan | Buatan China |
Lubang bocor peralatan | HongCe |
Lubang kebocoran kalibrasi sistem | HongCe |
