Rumah Keramik untuk Peralatan Uji Kebocoran Helium Relay Kendaraan Listrik

Rumah Keramik untuk Peralatan Uji Kebocoran Helium Relay Kendaraan Listrik

Pengantar dariPeralatan pengujian kebocoran helium:

Menurut prinsip dasar deteksi kebocoran helium, menggunakan helium sebagai gas pelacak, sistem secara otomatis dan cepat mendeteksi kebocoran dari benda kerja.Sistem akan memberikan alarm.

Proses OperasiPeralatan pengujian kebocoran helium:

1Operator menempatkan benda kerja ke dalam perlengkapan tetap dan menekan tombol start.

2Kotak vakum ditutup secara otomatis dan perlengkapan ditutup secara otomatis.

3Sistem ini secara otomatis menyedot kotak vakum dan benda kerja.

4Sistem secara otomatis mengisi produk dengan helium.

5Sistem secara otomatis melakukan deteksi kebocoran pada produk.

6. Jika hasil tes memenuhi syarat:

Sistem secara otomatis menghabiskan helium.

Sistem secara otomatis membuka pintu kotak vakum.

c. Lampu indikator yang memenuhi syarat menyala, dan operator melepaskan produk.

Operator memasang produk berikutnya yang akan diperiksa dan memulai siklus pengujian baru.

7Jika hasil tes tidak memenuhi syarat:

Sistem secara otomatis menghabiskan helium.

Tekan tombol konfirmasi secara manual.

c. Pengungkapan otomatis.

d. Lampu indikator yang tidak memenuhi syarat menyala, dan operator melepaskan produk.

e. Operator memasang produk berikutnya yang akan diperiksa dan memulai siklus pengujian baru.

Fitur dariPeralatan pengujian kebocoran helium:

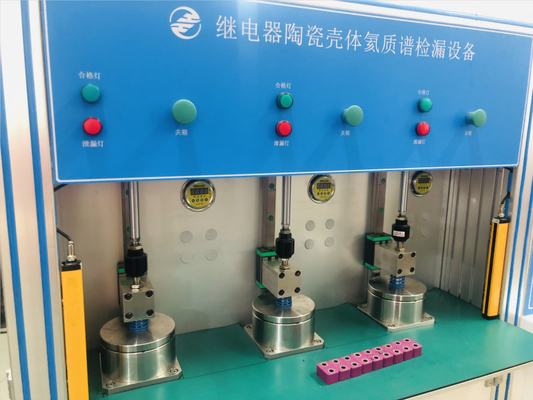

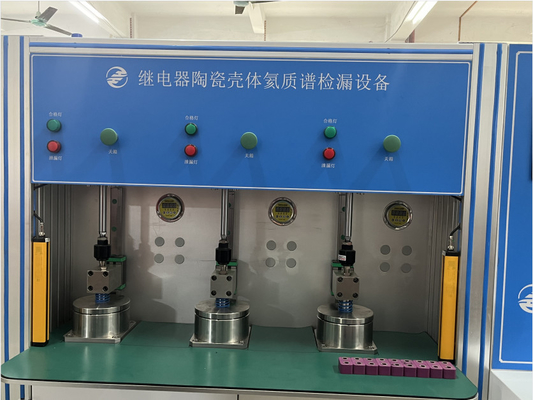

1Peralatan ini memiliki tiga kotak vakum yang beroperasi dalam linkage, membutuhkan hanya satu operator untuk mengoperasikan peralatan.

2Bagian kerja secara otomatis menyelesaikan seluruh proses dalam kotak vakum, yang mengadopsi struktur berbentuk lonceng dan dapat secara otomatis membuka dan menutup ke atas dan ke bawah.Operator hanya perlu memuat dan melepaskan bahan, dan pemuatan dan pengungkapan sederhana dan nyaman.

3Jika tidak perlu memasang benda kerja, lubang instalasi benda kerja yang sesuai dapat diblokir dengan colokan.

4. Deteksi helium mengadopsi detektor kebocoran impor, dengan akurasi deteksi kebocoran maksimum 5 * 10-13Pa · m 3 / s. Proses deteksi kebocoran dapat mengidentifikasi benda kerja kebocoran besar dan kecil,menghemat konsumsi gas helium.

5Peralatan ini dilengkapi secara acak dengan kebocoran simulasi 1.0E-9 Pa · m3/s, dengan sertifikat yang dikeluarkan oleh lembaga metrologi nasional untuk kebocoran.

6Jarak antara katup yang diisi helium dan benda kerja pendek, konsumsi gas rendah, dan biaya produksi berkurang.

7Sistem dikendalikan oleh PLC dan menampilkan berbagai informasi pada layar sentuh warna.

8. Keamanan operasi peralatan, dengan perlindungan keselamatan dan darurat berhenti, fungsi reset.

9Desain peralatan sesuai dengan persyaratan ergonomis.

PArameters
