Tempat asal: | Cina |
Nama merek: | Hongce |
Sertifikasi: | Calibration Certificate(cost additional) |
Nomor model: | HJ118 |
Kuantitas min Order: | 1 set |
---|---|
Harga: | Negotiation |
Kemasan rincian: | Kayu lapis |
Waktu pengiriman: | 90 hari kerja |
Syarat-syarat pembayaran: | T/T |
Menyediakan kemampuan: | 1 Set Per Bulan |
Nama produk: | Empat tangki sistem deteksi kebocoran hidrogen dan nitrogen | Produk uji: | Kompresor AC mobil |
---|---|---|---|
Ukuran wadah kosong: | Panjang 400mm* Tinggi 450mm* kedalaman 300mm | Warna Penampilan: | Biru dan Abu-abu |
Gas: | 5% hidrogen dan 95% nitrogen | Kebutuhan Daya: | Catu daya AC 220V |
Cahaya Tinggi: | Sistem Deteksi Kebocoran Hidrogen Dan Nitrogen,Sistem Deteksi Kebocoran Nitrogen Empat Ruang |

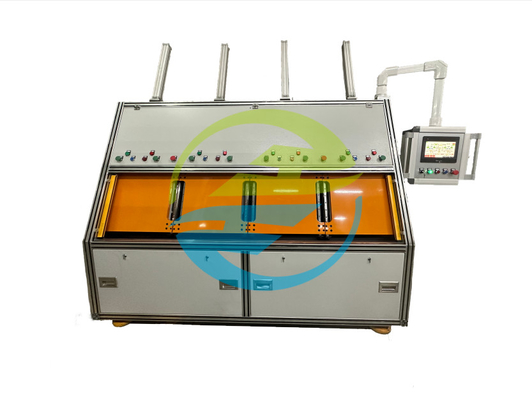

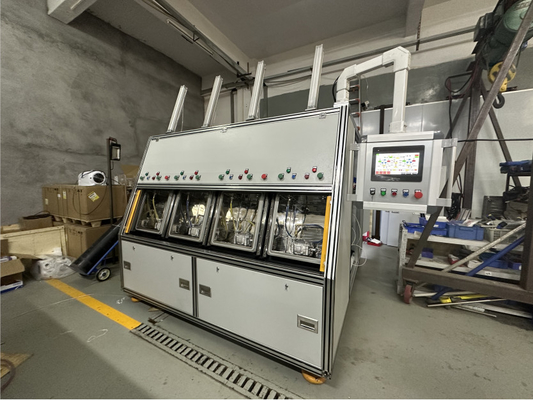

Kompresor AC Mobil Empat Ruang Sistem Deteksi Kebocoran Hidrogen dan Nitrogen
Sistem pendeteksi kebocoran hidrogen nitrogen empat tangki adalah perangkat yang digunakan untuk mendeteksi kebocoran gas pada suku cadang otomotif atau peralatan lainnya.Biasanya terdiri dari empat kotak uji tertutup dan perangkat pendeteksi yang sesuai.Saat digunakan, masukkan bagian yang akan diuji ke dalam kotak uji, lalu deteksi apakah ada kebocoran gas dengan menginjeksi campuran gas hidrogen dan nitrogen.
Sistem pendeteksi kebocoran ini menggunakan campuran gas hidrogen dan nitrogen sebagai media pendeteksi karena hidrogen sangat permeabel, sehingga lebih mudah untuk mendeteksi kebocoran kecil.Gas dalam ruang uji akan berinteraksi dengan titik kebocoran pada permukaan komponen yang akan diuji, dan jika terjadi kebocoran maka gas akan terdeteksi oleh alat pendeteksi.
Menurut prinsip dasar deteksi kebocoran hidrogen dan nitrogen, hidrogen dan nitrogen digunakan sebagai gas pelacak untuk mengisi benda kerja di ruang vakum.Kemudian, detektor kebocoran hidrogen dan nitrogen dapat dengan cepat dan akurat menentukan situasi kebocoran benda kerja dengan akurasi tinggi.
Proses kerja
1. Pemasangan benda kerja dan penutupan kotak vakum:
A.Operator menempatkan benda kerja ke dalam ruang vakum, menghubungkan antarmuka benda kerja dengan konektor cepat di dalam ruang vakum, dan menekan tombol start.
B.Tutup ruang vakum secara otomatis, dan siklus deteksi segera dimulai.
Catatan: Pelindung kisi dipasang di kedua sisi ruang vakum.Saat menutup pintu ruang vakum, pastikan tidak ada benda yang mengganggu pergerakan ruang vakum di area penutup.
2. Penyedot debu ruang vakum dan penyedot debu benda kerja:
A.Vakum ruang vakum secara otomatis hingga tingkat vakum di dalam mencapai tekanan pembukaan yang disetel.
B.Pada saat yang sama, vakum benda kerja secara otomatis hingga tingkat vakum di dalam benda kerja mencapai nilai vakum yang ditetapkan.
3. Pengisian nitrogen hidrogen benda kerja, kebocoran sedang, dan deteksi kebocoran halus
A.Isi benda kerja secara otomatis dengan gas hidrogen dan nitrogen pada tekanan yang disetel hingga tekanan di dalam benda kerja mencapai nilai yang disetel.
B.Deteksi kebocoran sedang: Setelah pengisian hidrogen dan nitrogen selesai, benda kerja secara otomatis dipertahankan di bawah tekanan, dan apakah ada kebocoran sedang ditentukan berdasarkan nilai penurunan tekanan di dalam benda kerja:
Jika nilai penurunan tekanan di dalam benda kerja melebihi kisaran yang ditetapkan, proses deteksi kebocoran akan dihentikan, dan antarmuka operasi akan menunjukkan kebocoran sedang dan memulihkan gas.
C.Setelah kebocoran medium selesai, lakukan penilaian kebocoran mikro:
Jika detektor kebocoran mendeteksi sinyal hidrogen dan nitrogen yang melebihi nilai yang ditetapkan di ruang vakum, ini menunjukkan bahwa ada kebocoran halus pada benda kerja, dan sinyal indikasi kebocoran halus diberikan pada antarmuka operasi.
Jika detektor kebocoran tidak mendeteksi sinyal hidrogen dan nitrogen yang melebihi nilai yang ditetapkan di ruang vakum, ini menunjukkan bahwa benda kerja telah lulus pemeriksaan, dan sinyal yang memenuhi syarat diberikan pada antarmuka operasi.
4. Inflasi ruang vakum
A.Secara otomatis mengisi ruang vakum dengan atmosfer.
B.Pada saat yang sama, hidrogen dan nitrogen di dalam benda kerja dipulihkan secara otomatis.
5. Bongkar benda kerja
A.Jika tes memenuhi syarat:
Pintu ruang vakum terbuka secara otomatis.Operator melepaskan sambungan di dalam ruang dari antarmuka benda kerja.
B.Jika tes gagal:
Tekan tombol konfirmasi secara manual dan pintu ruang vakum akan terbuka secara otomatis.Operator melepaskan sambungan di dalam kotak dari antarmuka benda kerja.
C.Jika alarm terjadi selama proses deteksi:
Tekan tombol konfirmasi secara manual.Pintu ruang vakum terbuka secara otomatis.Tekan prompt pesan kesalahan pada layar sentuh untuk menghapus status alarm, lalu uji ulang benda kerja.
Catatan: Untuk menyortir produk yang terdeteksi kebocoran: 1. Keluarkan satu benda kerja dan sisakan satu benda kerja.2. Lanjutkan pengujian satu benda kerja yang tertinggal di ruang sesuai dengan metode operasi normal.Siklus ini berlanjut hingga benda kerja tertentu yang bocor terdeteksi.
Pparameter
Model | HJ118 |
Benda kerja yang akan diperiksa | Kompresor AC mobil |
Ukuran ruang vakum | Panjang 400mm * tinggi 450mm * kedalaman 300mm |
Jumlah ruang vakum | 4 buah (setiap ruang dapat menampung hingga 2 benda kerja, dengan 4 tabung di dalamnya) |
Gas pendeteksi kebocoran halus | Hidrogen dan nitrogen |
Menunjukkan tekanan kebocoran hidrogen dan nitrogen | 3.0Mpa (dapat disesuaikan ke bawah) |
Tingkat kebocoran alarm | 8g/tahun (tingkat kebocoran alarm yang dapat disesuaikan) |
Waktu siklus | 180 ruang/jam |
Alarm perawatan peralatan | Tampilkan frekuensi penggunaan aksesori utama di layar sentuh dan ingatkan pengguna tentang titik waktu penggantian suku cadang |
Jalankan waktu | Harus dapat bekerja terus menerus selama 24 jam dan memastikan kestabilan self testing |
