UL507 Probe Untuk Film - Coated Wire Electric Fans Test 101.6mm Panjang 19.05mm Diameter

UL507 Probe untuk Kawat Berlapis Film TEST LISTRIK FANS 101.6mm panjang 19.05mm Diameter

Deskripsi dalam UL507 Klausul 9.1~9.3:

9 Aksesibilitas Bagian Aktif
9.1 Umum
9.1.1 Untuk mengurangi risiko kontak yang tidak disengaja yang melibatkan risiko sengatan listrik dari bagian aktif yang tidak diisolasi dan kawat berlapis film, bukaan pada selungkup peranti atau motor harus memenuhi 9.3.1 – 9.4.1 dan Tabel 9.1.
9.2 Motor yang dapat diakses secara langsung dan tidak langsung
9.2.1 Motor yang dapat diakses secara langsung adalah motor:
a) Yang dapat dihubungi tanpa melepas bagian apa pun;atauUji Jari Probe
b) Itu terletak dapat diakses untuk dihubungi.
9.3 Aplikasi probe
9.3.1 Probe yang dirujuk pada Tabel 9.1 dan diilustrasikan pada Gambar 9.2 harus diterapkan pada setiap kedalaman yang diizinkan oleh bukaan dan harus diputar atau dimiringkan sebelum, selama, dan setelah penyisipan melalui bukaan ke setiap posisi yang diperlukan untuk mencoba menghubungi bagian aktif yang tidak diisolasi atau kawat berlapis film.Jika perlu, konfigurasi harus diubah setelah penyisipan melalui bukaan.Konfigurasi mengacu pada posisi bagian sambungan dari probe.Uji Jari Probe

Standar: UL507-2006(PA135A)Gambar 9.1, UL749 Gambar 1, UL982 Gambar 58.6 dan UL1278 Gambar 8.1(PA130A).

Aplikasi:Ini digunakan untuk kinerja selungkup peralatan listrik yang mencegah sengatan listrik.

Sampel uji:Bagian aktif enklosur atau bagian mekanis yang mudah diakses.

Fitur:Pegangan nilon + probe, diproduksi sesuai dengan gambar standar.Uji Jari Probe

Parameter:

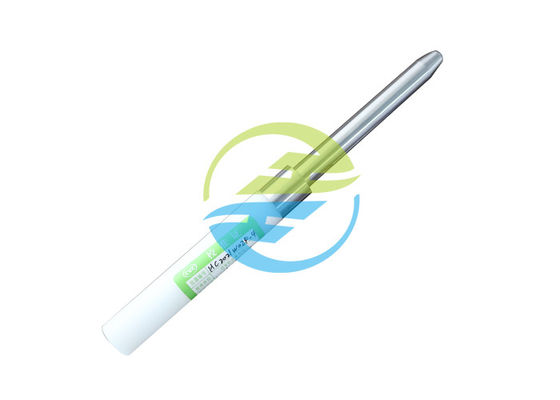

Gambar untuk referensi:Uji Jari Probe
