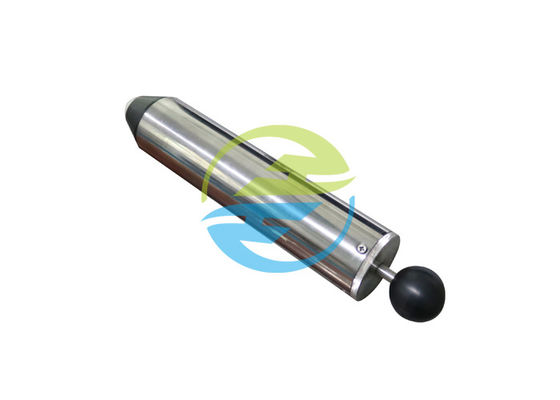

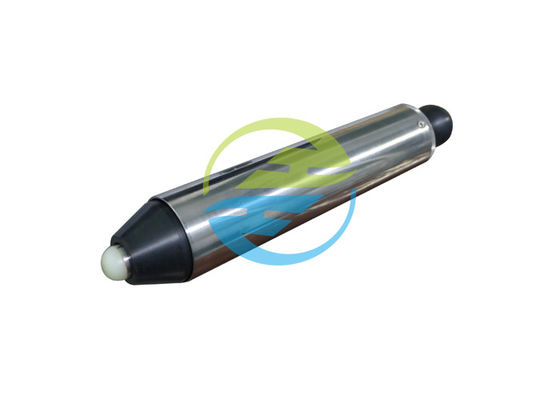

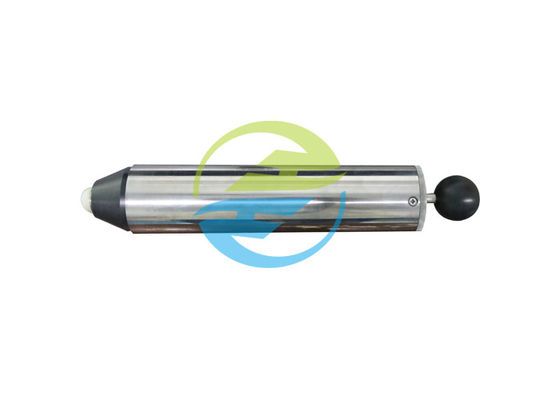

IEC 60068-2-75 Impact Testing Machine - 1J Spring Operated Impact Hammer

Mesin Uji Dampak IEC 60068-2-75 - Palu Dampak yang Dioperasikan Pegas 1J

Contoh alat uji palu pegas
Gambar E.1 menunjukkan contoh aparatus uji palu pegas yang memenuhi Ayat 5, untuk energi tidak melebihi 1 J. Massa rakitan bodi adalah 1250 g ± 10 g.Kepala palu dipasang pada poros palu sedemikian rupa sehingga jarak dari ujungnya ke bidang tumbukan (bidang pemotongan kerucut), ketika elemen pemukul berada pada titik pelepasan, memiliki kira-kira nilai yang ditunjukkan untuk kompresi pegas pada Tabel E.1 .Mesin Uji Dampak

Kerucut memiliki massa sekitar 60 g dan pegas kerucut sedemikian rupa sehingga memberikan gaya kira-kira 5 N ketika rahang pelepas berada pada titik melepaskan elemen pemukul.Pegas mekanisme pelepas disesuaikan sehingga memberikan tekanan yang cukup untuk menjaga rahang pelepas dalam posisi terpasang.Mesin Uji Dampak
Peralatan dikokang dengan menarik kenop cocking ke belakang hingga rahang pelepas terhubung dengan alur di poros palu.Kerucut pelepas peralatan uji didorong ke posisi yang ditentukan pada spesimen, tegak lurus terhadap permukaan spesimen.Tekanan dinaikkan perlahan-lahan sehingga kerucut bergerak kembali relatif terhadap badan peralatan sampai bersentuhan dengan batang pelepas, yang kemudian bergerak untuk mengoperasikan mekanisme pelepas dan memungkinkan palu mengenai benda uji.

                                                                           Mesin Uji Dampak

Standar: Uji IEC 60068-2-63, IEC 60068-2-75 Ehb, IEC 60335-1, IEC 60598-1, IEC 60950, dan IEC 60065

Aplikasi: Perangkat ini dimaksudkan untuk menguji ketahanan benturan terhadap cangkang, lengan operasi, pegangan, kenop, lampu indikator, dan nuansa peralatan listrik untuk keperluan rumah tangga atau sejenisnya, untuk memverifikasi kinerja keselamatan dan kekuatan produk.

Sampel uji: Shell, lengan operasi, pegangan, kenop, lampu indikator, dan peneduh

Fitur:

1. Palu benturan terdiri dari tiga bagian:

Seperti neraka.Termasuk housing, panduan elemen benturan dan mekanisme pelepasan, dan suku cadang yang dipasang pada suku cadang ini.

B. Elemen dampak.Termasuk palu, ekor palu dan gagang tembak.

C. Lepaskan kerucut.

2. Prinsip kerja

Palu menghasilkan energi tumbukan dengan massa dan gerakan elemen tumbukan.Saat menarik pegangan operasi, lepaskan cakar berhenti pada titik pelepasan elemen benturan, pegas palu ditekan, ketika jumlah kompresi berbeda, pegas akan melepaskan energi yang berbeda.Untuk palu tumbukan multi energi, putar penutup ujung untuk memilih energi tumbukan yang sesuai.Energi benturan dikalibrasi di fasilitas kalibrasi sebelum dikirim.Mesin Uji Dampak

Parameter:
