Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan: | besi tahan karat | Elemen dampak: | 2,5,10,20,50J opsional |
|---|---|---|---|
| Tinggi jatuh: | 200-1200mm | Sudut bandul: | 0-90 ° dapat disesuaikan |
| Nama Produk: | Alat Uji Palu Pendulum | Jaminan: | 1 tahun |
| Standar: | IEC60068-2-75, IEC62262 | Penggunaan: | Mesin Uji Dampak |
| Cahaya Tinggi: | Peralatan Pengujian Dampak 50J,Peralatan Pengujian Dampak Palu Pendulum |
||

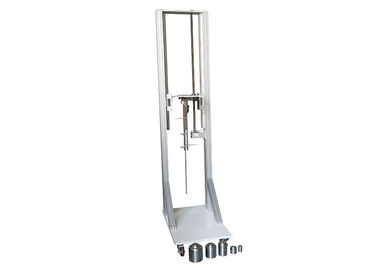

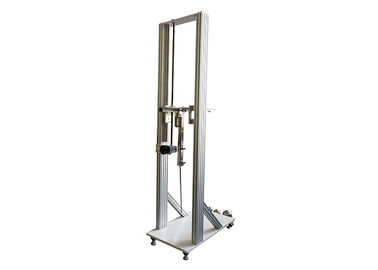

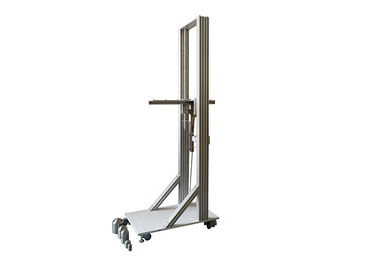

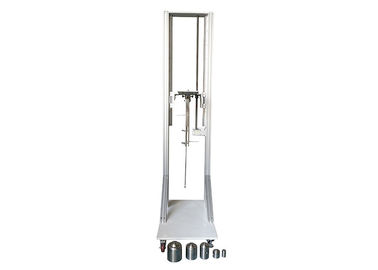

Mesin Uji Dampak Alat Uji Hammer Pendulum Energi Tinggi Elemen Dampak Baja Tahan Karat
Standar:
IEC60068-2-75 Pengujian lingkungan –Bagian 2: Pengujian – Uji Eh: Uji palu klausul 5 Uji Eha: Palu pendulum, IEC62262 Derajat perlindungan yang disediakan oleh selungkup untuk peralatan listrik terhadap dampak mekanis eksternal (kode IK)
Deskripsi standar:
Aparatus uji pada dasarnya terdiri dari pendulum yang berputar pada ujung atasnya sedemikian rupa untuk disimpan dalam bidang vertikal.Sumbu poros berada pada 1000 mm di atas titik pengukuran.Bandul terdiri dari lengan kaku nominal dan elemen mencolok memenuhi persyaratan tabel 1 .
Untuk pengujian benda uji yang berat, banyak atau sulit ditangani, pendulum portabel dapat digunakan.Ini harus sesuai dengan uraian di atas tetapi porosnya dapat dipasang langsung pada spesimen atau pada struktur yang dapat dipindahkan.Dalam hal ini, harus dipastikan bahwa, sebelum pengujian, sumbu bandul adalah horizontal, bahwa pemasangannya cukup kaku, dan bahwa titik tumbukan berada pada bidang vertikal yang melewati sumbu.
Dalam semua kasus, ketika pendulum dilepaskan, pendulum akan dibiarkan jatuh hanya di bawah pengaruh gaya gravitasi.
Aplikasi:
Ini berlaku untuk menguji tingkat kekuatan tumbukan mekanis ketika cangkang peralatan listrik bertabrakan dengan benda-benda eksternal.
Sampel uji:
Cangkang kabinet pengukuran energi listrik, switchboard kabel gardu induk dan kotak sambungan kabel dan peralatan serupa.
Fitur:
Bingkai perangkat ini dilas dengan baja tahan karat, strukturnya kompak dan tahan lama.Braket pemasangan dapat disesuaikan ke atas dan ke bawah, dan sudut benturan dapat disesuaikan 0-90 °, seluruh peralatan uji mudah dioperasikan.Perangkat ini adalah perangkat dampak pendulum energi tinggi untuk 2J dan di atasnya.
Parameter:
| Sudut batang pendulum | 0-90 ° disesuaikan, tampilan skala |
| Panjang batang bandul |
1000mm. 9 digunakan untuk 1J dan 2J , 15.9 digunakan untuk 5J,10J, 20J dan 50J |
| Elemen dampak | 2J, 5J, 10J, 20J, 50J |
| Tinggi dampak | 200mm ~ 1200mm dapat disesuaikan |
Tabel energi tumbukan, massa ekivalen dan tinggi jatuh:
| Energi/J | 2 | 5 | 10 | 20 | 50 |
| Massa setara kg (± 2%) | 0,5 | 1.7 | 5 | 5 | 10 |
| Tinggi jatuh mm±1% | 400 | 300 | 200 | 400 | 500 |
Hubungan antara kode IK dan tabel energi impak:
| kode IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| Energi benturan/J | * | 0.14 | 0.2 | 0.35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 |
Prinsip Mekanik:
Peralatan ini dirancang dan diproduksi sesuai dengan IEC 60068-2-75, ujung depan batang pendulum dihubungkan ke elemen pemukul, sesuaikan batang pendulum ke ketinggian tertentu dan lepaskan, kemudian batang pendulum berayun bebas untuk memengaruhi pengujian permukaan sampel dalam area yang ditentukan.Elemen pemogokan massa setara yang berbeda sesuai dengan energi tumbukan yang berbeda, dan berlaku untuk uji kekuatan selungkup peralatan listrik yang berbeda.
