| Ruang Vakum: | 2 | Tracer Gas: | Helium |
|---|---|---|---|
| Tolak Titik: | 2 g / y | Waktu siklus: | 100s / chamber |
| Helium Recovery: | Tingkat Pemulihan ≥95% | benda kerja: | Kondensor dan Evaporator Otomotif |
| Cahaya Tinggi: | helium leak detection,helium leak test equipment |
||

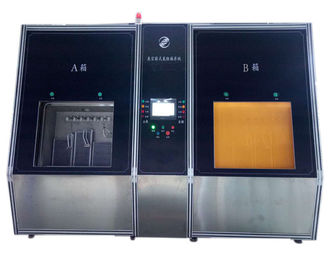

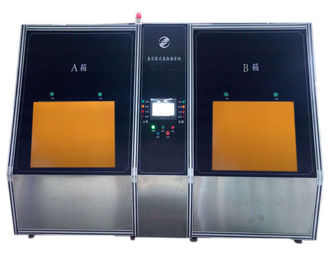

Ruang Vakum Sistem Deteksi Kebocoran Helium untuk Kondensor dan Evaporator Otomotif

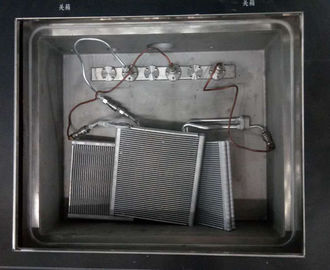

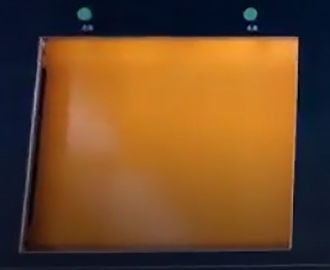

Sistem deteksi kebocoran gas helium ruang vakum memiliki dua ruang vakum, dua kotak vakum bekerja terkait. Benda kerja ditempatkan ke dalam ruang vakum dan dihubungkan dengan konektor cepat. Setelah itu, tombol DOORCLOSE pada ruang vakum ditekan pada saat yang bersamaan. Pintu ditutup secara otomatis dan siklus tes dimulai. Pelindung kisi dipasang di kedua sisi pintu ruang vakum untuk memastikan bahwa tidak ada benda yang mengganggu gerakan pintu ruang ketika pintu tertutup.
Begitu salah satu pintu ditutup, siklus pendeteksian ruangan ini dimulai. Pada titik ini operator dapat pergi ke ruang lain untuk operasi.
Parameter teknik:
| Benda kerja | Kondensor dan Evaporator Otomotif | |||
| Ruang Vakum | A Chamber (Uji Kondensor) | A Chamber (Test Evaporator) | ||
| Ukuran | 750X620X220mm | Ukuran | 750X620X220mm | |
| Stasiun Kerja | 6 | Stasiun Kerja | 3 | |
| Tekanan untuk Uji Kebocoran Bruto | Nitrogen / Udara Terkompresi 3,5 Mpa (Dapat disesuaikan ke bawah) | |||
| Tracer Gas | Helium | |||
| Tolak Titik | 2 g / y | |||
| Tekanan Uji Leak Halus | 4,0 Mpa (Dapat disesuaikan ke bawah) | |||
| Waktu Siklus | 100s / chamber | |||
| Helium Recovery | Tingkat Pemulihan ≥95% | |||
Konfigurasi utama:
| Pompa vakum | BAOSI |
| Pengukur Vakum | INFICON |
| Detektor Kebocoran | AGILENT |
| Katup elektromagnetik | PARKER |
| Sensor tekanan | DANFOSS |
| PLC | OMRON |
| Layar sentuh | WEINVIEW |
| Komponen listrik | FUJI, SCHNEIDER, MITSUBISHI, dll. |
| Detektor konsentrasi helium | HongCe |
Sistem kami memiliki prosedur kalibrasi otomatis yang membuatnya sangat mudah untuk melakukan kalibrasi presisi secara teratur. Sistem yang dikalibrasi secara akurat menentukan tingkat kebocoran keseluruhan benda kerja.
Inspeksi harian sistem: alat pengukur kebocoran standar (yang didedikasikan untuk pemeriksaan harian) menyimulasikan benda kerja yang akan diperiksa, dan memproses kalibrasi sistem secara on-line, dapat sepenuhnya menjamin stabilitas akurasi dan keandalan sistem operasi.
Alat ukur kebocoran standar
Menu utama dan tombol fungsi ada di layar, bisa berupa:
* Pemeliharaan manual
* Pengaturan parameter
* Uji pemantauan status:
* Alarm kesalahan dan diagnosis diri
* Statistik data produksi
Perangkat lunak
Deteksi debu helium:
Ketika evakuasi ruang hampa mencapai tekanan deteksi kebocoran yang ditetapkan, dan pada saat yang sama evakuasi benda kerja dalam kotak telah selesai, sistem mendeteksi sinyal helium dalam ruang vakum, dan menekan nol untuk sinyal ini, dan kemudian benda kerja diisi dengan gas helium 4.0 Mpa (ke bawah). Ketika tekanan helium di benda kerja mencapai nilai yang ditetapkan, deteksi proses detektor kebocoran ke benda kerja.
Jika detektor kebocoran menemukan sinyal helium yang melebihi nilai yang ditetapkan, itu menunjukkan bahwa ada kebocoran halus di benda kerja. Sistem mengeluarkan alarm bocor. Operator menekan tombol konfirmasi, kemudian ruang vakum terbuka secara otomatis setelah atmosfer diisi. Operator dapat memisahkan konektor cepat dari benda kerja, membongkar benda kerja dan menandainya dengan tepat.
Jika detektor kebocoran tidak menemukan sinyal helium yang melebihi nilai yang ditetapkan, ini menunjukkan bahwa benda kerja yang terdeteksi tidak bocor, sistem memberikan sinyal PASS, dan helium benda kerja secara otomatis dipulihkan. Pada saat yang sama saat helium pulih, sistem mengisi ruang vakum dengan udara. Ketika tekanan ruang vakum naik ke tekanan atmosfer dan proses pemulihan helium benda kerja telah selesai, pintu ruang vakum secara otomatis terbuka dan prosedur deteksi selesai.
