Tempat asal: | Cina |
Nama merek: | HongCe |
Sertifikasi: | Third party calibration certificate(cost additional) |
Nomor model: | HDD8304 |
Kuantitas min Order: | 1 Set |
---|---|
Harga: | Negotiatable |
Kemasan rincian: | kayu lapis |
Waktu pengiriman: | 30 hari |
Kontrol: | Mitsubishi PLC | Tampilan: | Layar sentuh 7 inci |
---|---|---|---|
Stasiun: | Dapat disesuaikan | Beban: | 0 ~ 250V / 5KW |
Speed Test: | ≥10 freq / mnt | ||
Cahaya Tinggi: | iec testing equipment,laboratory test equipment |
Circular Saw Switch Endurance Dan Lower Guard Recovery Time Perangkat Uji Terpadu CSG-2
Standar: EN 60745-2-5: 2010 Lampiran M21.18, Lampiran M21.18.301, Lampiran M21.203, Lampiran M21.301, gambar M.301, IEC60745-2-5: 2003 Lampiran BB.20.102, EN 60745- 2-5: 2010 pasal 17.101 dan ayat 19.102.3.
Aplikasi: Ini digunakan untuk menguji kinerja gergaji bundar yang melingkar dan kemampuan penglihatan melingkar melihat daya tahan rendah dan waktu pemulihan.
Contoh uji: Gergaji melingkar

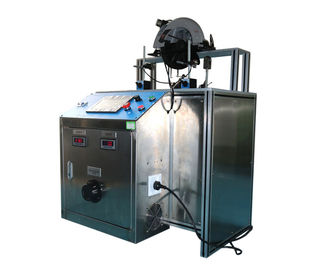

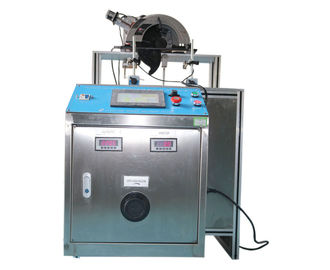

Fitur: Peralatan ini terdiri dari dua bagian, sistem mekanis dan sistem kontrol listrik.

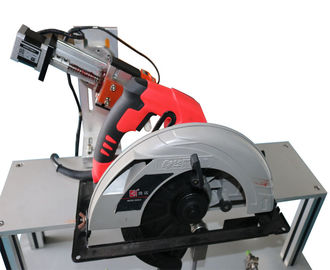

Sistem mekanis adalah meja untuk circular saw. Ada saklar dan soket sampel di atas meja, operator dapat menekan tombol untuk menghidupkan atau mematikan catu daya muat ke sampel uji; Ukuran gergaji bundar yang berbeda dapat ditempatkan dan diperbaiki di atas meja; Di atas meja, perangkat untuk mengunci sakelar gergaji tangan di posisi "on"; Pisau bisa meluas sampai ke dasar meja melalui alur tengah; Di atas meja di mana di bawah bilahnya, ada pulpen penjaga bawah dan dua sensor posisi, yang bisa menggerakkan penjaga bawah gergaji bundar untuk dibuka atau ditutup.

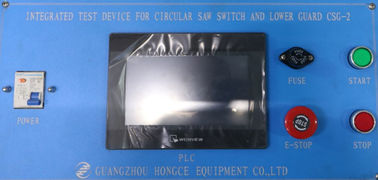

Sistem kontrol listrik terdiri dari power supply beban, MITSUBISHI PLC, 7 Inch Touch screen dan lain-lain. Dapat mencapai operasi manual dan operasi otomatis.
Kontrol manual:
Operator dapat secara manual memindahkan pemukul yang lebih rendah dengan menekan "Manually Rotate Clockwise" atau "Manually Rotate Counterclockwise" pada layar sentuh, maka penjaga bawah secara bertahap membuka atau menutup, saat putter membuat penjaga bawah terbuka ke posisi terbuka maksimum. (Indikator sensor posisi yang sesuai adalah pencahayaan), saat ini, operator dapat menghentikan tindakan pembuka penjaga bawah; Dan operator secara manual dapat membuat saklar penggerak melingkar menjadi ON atau OFF dengan menekan "Switch On Manually" atau "Switch Off Manually" pada layar sentuh, perangkat pengunci pengunci secara otomatis dapat mengunci atau melepaskan saklar gergaji bundar. Operator dapat menekan tombol Stop pada panel untuk mencukupi atau tidak memasok tegangan beban ke sampel uji.
Operasi otomatis :
1. Operator dapat mengatur waktu interval penguncian perangkat penguncian atau melepaskan saklar penggerak melingkar, waktu interval tegangan beban yang dipasok ke sampel uji, dan waktu tinggal pembukaan penjaga bawah gergaji bundar, setelah Itu, operator hanya menekan "Start" pada layar sentuh, pengujian di atas untuk circular saw switch akan diproses secara otomatis.
2. Berikut ini adalah untuk daya tahan penglihatan melingkar yang melingkar dan uji waktu pemulihan: gergaji harus diatur untuk potongan 90 ° dan berorientasi pada bidang horizontal. Penjaga bawah harus diawetkan dari posisi tertutup penuh ke posisi terbuka maksimum dan kemudian dilepaskan selama 50.000 siklus pada kecepatan tidak kurang dari 10 siklus per menit, berapa kali dicatat oleh sensor posisi. Waktu dekat penjaga bawah tidak kurang dari 0,3 detik, jika melebihi 0,3 detik, maka jumlah timeout dihitung. Waktu tutup penjaga bawah terakhir kali dicatat setelah peralatan berjalan ke waktu uji yang dipersyaratkan, dan peralatan akan berhenti secara otomatis.
Parameter teknik
Tidak.: | Serial Number .: | Parameter | Ucapan |
1 | Daya input | 220V / 50Hz | |
2 | Sistem pengaturan | Mitsubishi PLC, layar sentuh 7 inci | |
3 | Stasiun | Satu | |
4 | Built-in Load | Pengatur tegangan 0 ~ 250V / 5KW, dilengkapi soket B | |
5 | Siklus uji | 0-999999, bisa preset | |
6 | Uji kecepatan | ≥10 freq / min | |
7 | Waktu Deteksi Pemulihan Penjaga | 0,01-9,99s, bisa ditampilkan | Waktu Pemulihan |
8 | Circular Saw Switch Locking Device | Kunci atau lepaskan saklar dengan menyetir motor | |
9 | Tombol Operasi | Tombol Stop dan Start pada panel untuk operator mudah memutus atau menyalakan power |
