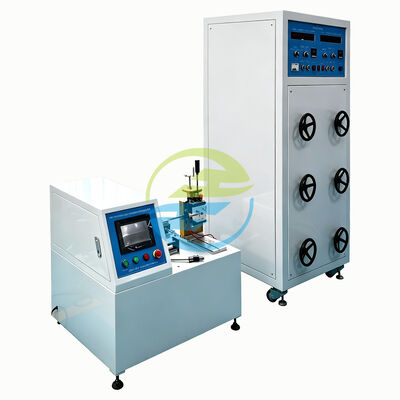

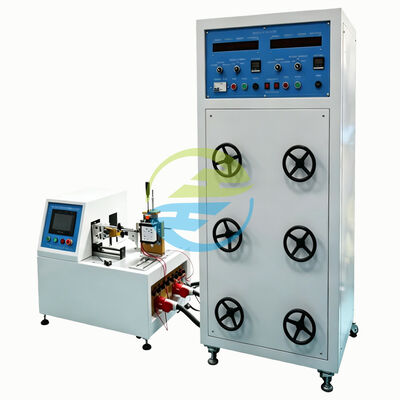

Sistem Uji Kapasitas Pemutusan & Operasi Normal Steker Tiga Fasa — Platform Uji Beban RLC Terintegrasi IEC 60884-1 IEC 60669-1 dengan Kontrol Sinkron PLC

Nama merek:	HongCe
Nomor Model:	HC9910C+9914C
Moq:	1 set
harga:	Dapat dinegosiasikan
Ketentuan Pembayaran:	T/T,L/C
Kemampuan Penyediaan:	1 Set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Guangdong, Tiongkok

Sertifikasi:

Calibration certificate(cost additional)

Jumlah stasiun:

3 stasiun, dapat diperluas menjadi 6

Arsitektur Kontrol:

PLC Industri (CPU S7-1200 1214C)

Masukan Daya Utama:

AC 380V ±10%, 50Hz, tiga fase 5 kabel

Kabinet Beban RLC:

15 kVA, kisaran PF 0,3-0,98, stabilitas ±0,02

Tegangan Uji:

0-300V AC, akurasi ±0,5%.

Uji arus:

0-30A AC, akurasi ±1%.

Sistem Penggerak:

Motor servo AC, 200W, 3000 RPM

Tingkat siklus:

1-30 siklus per menit

Kemasan rincian:

Kotak kayu lapis kelas ekspor dengan sisipan busa berkepadatan tinggi, penghalang kelembapan bersege

Menyoroti:

Sistem Uji Operasi Normal Tiga Fasa

Sistem Uji Operasi Normal Sinkron PLC

Deskripsi Produk

Sistem Uji Kapasitas Pemutusan & Operasi Normal Steker Tiga Fasa

Gambaran Produk

Sistem Uji Kapasitas Pemutusan dan Operasi Normal oleh HongCe menyediakan solusi pengujian komprehensif untuk produsen aksesori listrik dan laboratorium sertifikasi. Platform terintegrasi ini menggabungkan siklus mekanis presisi dengan teknologi kabinet beban RLC bawaan, semuanya dikendalikan oleh satu PLC industri untuk sinkronisasi tingkat mikrodetik antara gerakan mekanis dan penerapan beban listrik.

Inovasi Inti: Arsitektur kontrol PLC terpadu menghilangkan tantangan sinkronisasi antara domain mekanis dan listrik, memastikan penerapan beban yang tepat selama penyambungan dan pemisahan kontak—penting untuk data uji kapasitas pemutusan yang valid.

Fitur Produk Utama

Kabinet Beban RLC Terintegrasi: Bank beban resistif, induktif, dan kapasitif yang dialihkan secara elektronik dengan relai solid-state untuk operasi senyap, bebas busur, dan penyesuaian faktor daya berkelanjutan dari 0,3 hingga 0,98
Kontrol PLC Terpadu: Satu PLC industri mengelola gerakan motor servo, peralihan beban, pemantauan faktor daya, dan akuisisi data dengan sinkronisasi tingkat mikrodetik
Tiga Stasiun Uji Independen: Kemampuan pengujian paralel untuk jenis spesimen yang berbeda dengan penggerak mekanis, beban listrik, dan saluran pengukuran individual
Kompensasi Otomatis Faktor Daya Real-time: Pemantauan dan penyesuaian otomatis berkelanjutan mempertahankan PF target dalam ±0,02 selama pengujian yang diperpanjang
Ruang Tekanan Atmosfer 106 kPa: Penutup tersegel mempertahankan kondisi pengujian standar sesuai persyaratan Klausul 20 IEC 60884-1
Penangkapan Bentuk Gelombang Kecepatan Tinggi: Sampel 1 MS/dtk dengan analisis otomatis parameter arus puncak, durasi busur, energi busur, dan pantulan kontak
Sistem Keamanan Komprehensif: Kompartemen uji yang saling terkait, sirkuit penghenti darurat redundan, perlindungan listrik, dan pemantauan termal
Urutan Uji Multi-Fasa: Pengujian berbasis resep dengan hingga 20 fase berurutan dan transisi otomatis antara parameter mekanis dan listrik yang berbeda
Arsitektur Modular: Dapat diperluas hingga 6 stasiun uji dengan firmware PLC yang dapat ditingkatkan dan kapasitas beban

Fungsi Pengujian

Kapasitas Pemutusan Klausul 20 IEC 60884-1: 50 siklus pada tegangan pengenal 1,1×, arus pengenal, cos φ ≥0,6
Operasi Normal Klausul 21 IEC 60884-1: 5.000 siklus (≤16A) atau 2.500 siklus (>16A-32A) pada tegangan dan arus pengenal
Operasi Sakelar Klausul 19 IEC 60669-1: 40.000 siklus (≤16A) atau 20.000 siklus (>16A) di bawah beban listrik
Kapasitas Pembuatan/Pemutusan Klausul 20 IEC 60669-1: 200 siklus pada tegangan pengenal 1,1×, arus pengenal 1,25×, cos φ 0,3
Pengujian Profil Beban Kustom: Parameter yang ditentukan pengguna untuk protokol spesifik produk dan pengujian umur yang dipercepat
Pengujian Multi-Standar Berurutan: Urutan pengujian berantai otomatis yang mencakup beberapa standar dengan titik jeda yang dapat dikonfigurasi

Kepatuhan Standar Internasional

Standar	Klausul	Parameter Uji Utama
IEC 60884-1:2013	Klausul 20, Gambar 16	Kapasitas pemutusan: 50 siklus pada tegangan pengenal 1,1×, arus pengenal, cos φ 0,6 pada 106 kPa
IEC 60884-1:2013	Klausul 21, Tabel 18	Operasi normal: 5.000 siklus (≤16A), 2.500 siklus (>16A-32A) pada parameter pengenal
IEC 60669-1:2017	Klausul 19, Gambar 12	Operasi sakelar: 40.000 siklus (≤16A), 20.000 siklus (>16A) dengan pembuatan pada cos φ 0,8, pemutusan pada cos φ 0,6
IEC 60669-1:2017	Klausul 20, Tabel 9-10	Kapasitas pembuatan/pemutusan: 200 siklus pada V 1,1×, I 1,25×, cos φ 0,3
GB/T 2099.1-2008	Klausul 20, 21	Standar nasional Tiongkok yang setara dengan IEC 60884-1
BS 1363-1:2023	Klausul 19, 20	Standar Inggris untuk steker/soket-keluar 13A dengan persyaratan daya tahan spesifik

Spesifikasi Teknis

Parameter	Spesifikasi
Stasiun Uji	3 stasiun independen, dapat diperluas hingga 6
Sistem Kontrol	PLC Industri (CPU S7-1200 1214C) dengan layar sentuh HMI 10 inci
Input Daya	AC 380V ±10%, 50Hz, tiga fasa, maksimum 15 kVA
Kabinet Beban RLC	Kapasitas total 15 kVA, rentang PF 0,3-0,98 dengan resolusi 0,01
Tegangan Uji	0-300V AC, akurasi ±0,5%
Arus Uji	0-30A AC, akurasi ±1%
Sistem Penggerak	Motor servo AC dengan encoder 17-bit, langkah 0-100mm
Tingkat Siklus	1-30 siklus per menit, dapat diprogram per stasiun
Penangkapan Bentuk Gelombang	Sampel 1 MS/dtk, resolusi 12-bit, analisis otomatis
Dimensi	Bangku uji: 1600×900×1700mm, Kabinet beban: 800×800×1800mm
Berat	Sekitar 800 kg total
Sertifikasi	Penandaan CE (LVD + EMC), ISO 9001:2015 QMS

Objek Uji yang Kompatibel

Steker dan soket-keluar rumah tangga: BS 1363 (Inggris), CEE 7/IV Schuko, NEMA 5-15/5-20 (AS), AS/NZS 3112 (AU/NZ), GB 1002/2099 (Tiongkok)
Sakelar untuk instalasi rumah tangga: 1-grup hingga 4-grup, kutub tunggal/ganda, pengenal 10A-45A
Steker dan soket-keluar industri: IEC 60309-1/-2, 16A/32A, IP44/IP67
Kopling peralatan: IEC 60320 C13/C14, C15/C16, C19/C20
Soket pintar dan soket-keluar berkemampuan IoT dengan peralihan relai
Soket pengisi daya USB dengan input listrik AC

Keunggulan Teknologi Inti

Peralihan Bank Beban Elektronik: Arsitektur relai solid-state menghilangkan keausan kontaktor mekanis, memberikan masa pakai >10 juta siklus dibandingkan ~100 ribu untuk kontaktor

Kompensasi Otomatis Faktor Daya Real-time: Pemantauan dan penyesuaian berkelanjutan mempertahankan akurasi PF ±0,02, mengkompensasi penyimpangan suhu selama pengujian yang diperpanjang

Sinkronisasi Mekanis-Listrik Terpadu: Satu PLC memastikan penerapan beban pada saat yang tepat saat penyambungan dan pemisahan kontak

Pabrik Sumber HongCe vs. Perusahaan Perdagangan

Kriteria Evaluasi	HongCe — Pabrik Sumber	Perusahaan Perdagangan Khas
Model Bisnis	Produsen langsung dengan desain, rekayasa, dan produksi internal	Perantara menjual kembali peralatan dari pabrik yang tidak dikenal
Penetapan Harga	Harga langsung pabrik dengan struktur biaya transparan	Markup perantara 15-30% dengan fleksibilitas diskon terbatas
Dukungan Teknis	Komunikasi langsung insinyur-ke-insinyur dengan keahlian aplikasi	Staf penjualan dengan pengetahuan teknis terbatas, bergantung pada pemasok
Kontrol Kualitas	Proses QC internal lima tahap dengan dokumentasi lengkap	Bergantung pada QC pabrik pemasok, kualitas bervariasi antar pengiriman
Layanan Purna Jual	Garansi 12 bulan, dukungan gratis seumur hidup, jaminan suku cadang 5 tahun	Garansi tergantung pada pemasok, ketersediaan suku cadang tidak dijamin

Proses Kontrol Kualitas

Tahap QC	Kegiatan Inspeksi	Kriteria Penerimaan
Tahap 1: Inspeksi Material	Verifikasi komposisi kimia, pengujian kekerasan, verifikasi dimensi	Komposisi SUS304 sesuai ASTM A240, kekerasan ±2 HRC, hasil akhir permukaan Ra ≤1,6μm
Tahap 2: Inspeksi Pemesinan	Inspeksi artikel pertama, verifikasi dimensi, pemeriksaan kualitas ulir	Toleransi pengukur ±0,005mm, kesesuaian ulir Kelas 6H/6g sesuai ISO 965
Tahap 3: Verifikasi Perakitan	Pemeriksaan kesesuaian mekanis, kontinuitas listrik, pengujian interlock keselamatan	Resistansi isolasi ≥100 MΩ, semua interlock berfungsi, tidak ada panas abnormal
Tahap 4: Pengujian Fungsional	Burn-in 48 jam, verifikasi kalibrasi, pengujian sistem keselamatan	Semua fungsi berjalan dengan benar, kalibrasi dalam toleransi, kebisingan ≤65 dB(A)
Tahap 5: Audit Pra-Pengiriman	Inspeksi visual akhir, pemeriksaan dokumentasi, verifikasi pengemasan	Tidak ada cacat kosmetik, dokumentasi lengkap, pengemasan yang tepat

Peralatan Pengujian Terkait

Pertanyaan yang Sering Diajukan

Apakah HongCe produsen asli dengan pabrik sendiri?

Ya, HongCe adalah produsen pabrik sumber asli yang mengoperasikan fasilitas produksi kami sendiri di Guangdong, Tiongkok. Kami melakukan pemesinan CNC, perlakuan panas, penggilingan presisi, perakitan listrik, dan integrasi sistem di bawah satu atap. Kami menyambut kunjungan pabrik (langsung atau virtual) untuk memverifikasi kemampuan manufaktur kami.

Bisakah HongCe menyesuaikan peralatan untuk persyaratan tertentu?

Kustomisasi adalah kompetensi inti di HongCe. Tim rekayasa kami dapat memodifikasi konfigurasi mekanis, parameter listrik, sistem kontrol, dokumentasi, dan tata letak fisik untuk memenuhi standar nasional tertentu atau persyaratan pengujian yang unik. Linimasa proyek kustom tipikal: 7-15 hari untuk tinjauan desain, 30-45 hari untuk pembuatan prototipe.

Berapa waktu tunggu produksi Anda?

Model standar dikirim dalam waktu 15-25 hari kerja sejak konfirmasi pesanan. Peralatan kustom biasanya memerlukan 30-45 hari kerja. Pesanan mendesak (7-10 hari untuk model standar) tersedia dengan biaya tambahan. Pengiriman di hari yang sama tersedia untuk suku cadang mendesak melalui ekspres internasional.

Apakah Anda menyediakan instalasi dan pelatihan di lokasi?

Kami menawarkan dua tingkat dukungan: Tingkat 1 - Instalasi Terpandu Jarak Jauh (gratis) dengan panduan konferensi video, dan Tingkat 2 - Komisioning di Lokasi (opsional) dengan instalasi langsung, verifikasi kalibrasi, dan pelatihan operator yang disesuaikan. Layanan di lokasi biasanya memerlukan 2-5 hari kerja.

Cakupan garansi apa yang Anda berikan?

Setiap instrumen mencakup garansi komprehensif 12 bulan yang mencakup suku cadang pengganti, dukungan diagnostik jarak jauh, dan perbaikan kembali ke pabrik jika diperlukan. Paket garansi yang diperpanjang (24 atau 36 bulan) tersedia. Kami menyediakan dukungan teknis gratis seumur hidup untuk semua pembeli asli.
