Bangku Uji Relay Sesuai dengan IEC 61810 20 Stasiun Uji DC 5-60V/AC 0-300V Spin Voltage

Meja Uji Relay Sesuai dengan IEC 61810 20 Stasiun Uji DC 5-60V/AC 0-300V Tegangan Koil

Deskripsi Produk

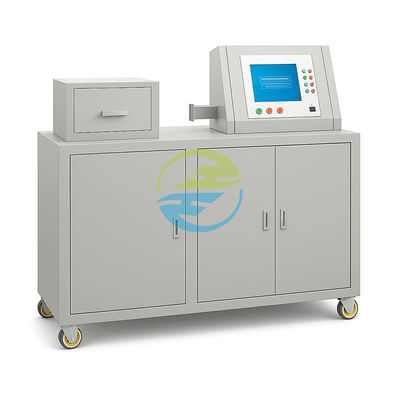

HCRTB-009 Relay Life Test Bench adalah peralatan pengujian pintar yang mengintegrasikan kontrol PLC dan antarmuka layar sentuh yang mudah digunakan. Ini mengotomatiskan proses inti seperti penghitungan on/off, deteksi adhesi kontak, dan penilaian kesalahan—hanya operasi manual yang diperlukan untuk pengkabelan dan pengaturan parameter. Dengan 8 stasiun untuk pengujian masa pakai listrik, 12 stasiun untuk pengujian masa pakai mekanis, dan 1 stasiun untuk pengujian kinerja, ia mensimulasikan kondisi dunia nyata menggunakan beban resistif dan induktif, memastikan pengujian yang akurat terhadap daya tahan dan kinerja kontak relay.

Penggunaan Produk

Ideal untuk produsen relay, laboratorium elektronik otomotif, dan lembaga pengujian komponen listrik, HCRTB-009 dirancang untuk melakukan pengujian masa pakai dan kinerja yang komprehensif. Mendukung kontrol kualitas lini produksi, verifikasi kepatuhan, dan validasi R&D, memastikan relay memenuhi standar keandalan sebelum produksi massal atau penerapan.

Sorotan Produk

Efisiensi Multi-Stasiun: Menguji secara bersamaan 8 relay di bawah beban (masa pakai listrik) dan 12 tanpa beban (masa pakai mekanis), ditambah 1 stasiun untuk parameter kinerja (waktu aksi, waktu pelepas, waktu pantulan), memaksimalkan throughput pengujian.

Simulasi Beban Dunia Nyata: Menggunakan beban resistif/induktif dengan tegangan yang dapat disesuaikan (0-300V) dan arus (0.1-150A) untuk mereplikasi kondisi pengoperasian yang sebenarnya, memastikan hasil pengujian mencerminkan keandalan dunia nyata.

Manajemen Kesalahan Cerdas: Mengatur ambang batas untuk adhesi kontak atau kelelahan; secara otomatis menghentikan stasiun yang rusak, mencatat waktu/jenis kegagalan, dan memicu alarm, mengurangi pemantauan manual.

Kontrol Parameter Fleksibel: Waktu on/off koil yang dapat disesuaikan (0.05-99.9S), siklus pengujian (1-99.999.999 kali), dan ambang batas kegagalan (1-9999 kali), dengan memori mati daya untuk menghindari kehilangan data.

Pengujian Kinerja yang Tepat: Mengukur waktu aksi, waktu pelepas, dan waktu pantulan (0-999.9ms, resolusi 0.1ms) untuk analisis kinerja relay yang mendalam.

Standar Referensi Internasional

• IEC 61810.1-2008 (Relay - Bagian 1: Persyaratan umum untuk relay listrik)

Klausul 6.3: Menentukan prosedur pengujian masa pakai listrik dan mekanis, selaras dengan kemampuan pengujian masa pakai ganda HCRTB-009 (8 stasiun listrik/12 mekanis).

Klausul 7.2: Membutuhkan pengukuran waktu aksi, waktu pelepas, dan waktu pantulan, yang sesuai dengan pengujian kinerja resolusi 0.1ms perangkat.

• GB/T 21711.1-2008 (Relay listrik - Bagian 1: Metode uji masa pakai untuk kontak listrik)

Klausul 5.2: Memerintahkan simulasi beban (resistif/induktif) selama pengujian masa pakai, yang dipenuhi HCRTB-009 dengan beban yang dapat disesuaikan 0-300V/0.1-150A.

• QC/T 695-2002 (Relay otomotif - Metode pengujian)

Klausul 4.7: Membutuhkan perekaman kesalahan otomatis (adhesi/kelelahan) dan fungsi alarm, fitur inti dari HCRTB-009.

Parameter Teknis
