Bangku Uji Relay
Created with Pixso.

Relay Test Bench Sesuai dengan IEC 61811 Mendukung 1-4 Relay DC 0-110V/AC 0-250V Spin Voltage

Relay Test Bench Sesuai dengan IEC 61811 Mendukung 1-4 Relay DC 0-110V/AC 0-250V Spin Voltage

Relay Test Bench Sesuai dengan IEC 61811 Mendukung 1-4 Relay DC 0-110V/AC 0-250V Spin Voltage

Nama merek: HongCe
Nomor Model: HCRTB-008
Moq: 1 set
harga: Dapat dinegosiasikan
Ketentuan Pembayaran: L/c, t/t
Kemampuan Penyediaan: 30 set per bulan
Informasi Rinci
Deskripsi Produk
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
Calibration certificate(cost additional)
Kemasan rincian:
Kayu lapis
Menyoroti:

Bangku uji relai yang sesuai dengan IEC 61811

,

Bangku uji relai dengan dukungan DC 0-110V

,

Penguji relai tegangan koil AC 0-250V

Deskripsi Produk

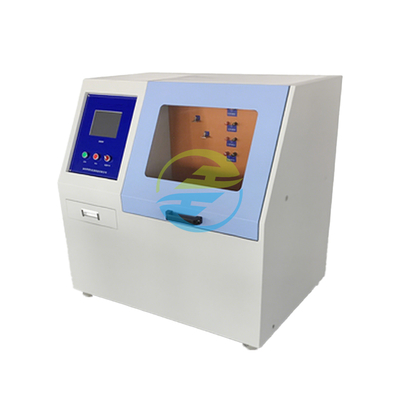

Meja Uji Relay Sesuai dengan IEC 61811 Mendukung 1-4 Relay DC 0-110V/AC 0-250V Tegangan Koil



Deskripsi Produk

Meja Uji Relay HCRTB-008 adalah peralatan pengujian berkinerja tinggi yang mengintegrasikan kontrol PLC canggih dan antarmuka layar sentuh yang mudah digunakan. Dirancang dengan struktur tipe bangku yang kokoh, dilengkapi dengan lapisan anti-statis, panel baja tahan karat yang diukir berkualitas tinggi, dan komponen peningkat keselamatan seperti penutup akrilik geser dan meja kerja bakelite tahan api. Mesin ini mengotomatiskan proses pengujian utama—termasuk pengujian siklus hidup, pengukuran resistansi, dan penilaian kesalahan—hanya dengan operasi manual yang diperlukan untuk menjepit produk dan pengaturan parameter, memastikan efisiensi dan akurasi.



Penggunaan Produk

Ideal untuk produsen relay, lembaga inspeksi listrik, dan pengguna relay, HCRTB-008 dirancang untuk menguji kinerja relay secara komprehensif. Mendukung kontrol kualitas di lini produksi, verifikasi kepatuhan di laboratorium pengujian, dan pemeriksaan perawatan rutin untuk pengguna akhir, memastikan relay memenuhi standar operasional sebelum digunakan.



Sorotan Produk

  • Pengujian Otomatis: Secara otomatis melakukan pengujian siklus hidup (untuk 2 grup kontak secara bersamaan), resistansi koil, resistansi kontak, dan pengukuran resistansi isolasi, mengurangi intervensi manual dan kesalahan.

  • Integrasi Multi-Parameter: Menguji 1-4 relay secara independen, dengan dukungan untuk kutub tunggal/ganda (NO/NC/NO+NC) dan konfigurasi beban yang dapat disesuaikan, menghilangkan kebutuhan akan beberapa perangkat.

  • Deteksi Kesalahan Cerdas: Mengatur ambang batas untuk adhesi kontak atau kelelahan; secara otomatis menghentikan pengujian dan alarm ketika kesalahan terakumulasi hingga jumlah yang ditetapkan, memastikan penilaian yang andal.

  • Penelusuran Data: Menyimpan data pengujian (model relay, nilai resistansi, siklus pengujian) dan memungkinkan ekspor USB untuk analisis dan pencetakan, memfasilitasi pelacakan kualitas.

  • Desain Keselamatan: Dilengkapi dengan penutup pelindung akrilik dan meja kerja isolasi untuk mencegah bahaya listrik, memastikan keselamatan operator selama pengujian tegangan tinggi.



Standar Referensi Internasional

  • IEC 61811-1:2017 (Relay - Bagian 1: Metode uji hidup untuk kontak listrik)

    • Klausul 4.2: Menentukan prosedur pengujian untuk siklus hidup kontak, termasuk pengaturan waktu energisasi/de-energisasi (0,1s-99,9s) dan pencatatan jumlah siklus (1-999.999 kali).

    • Klausul 5.3: Membutuhkan deteksi kesalahan otomatis untuk adhesi kontak atau rangkaian terbuka yang persisten, selaras dengan fungsi penilaian cerdas HCRTB-008.

  • IEC 60255-5:2019 (Relay pengukur dan perangkat pelindung - Bagian 5: Pengukuran resistansi kontak)

    • Klausul 3.3: Mendefinisikan rentang uji resistansi kontak (1-1000mΩ) dan akurasi pengukuran, yang sesuai dengan kemampuan pengujian presisi HCRTB-008.

  • IEC 61111:2020 (Pengujian resistansi isolasi untuk peralatan listrik)

    • Klausul 5.1: Menentukan rentang uji resistansi isolasi (1MΩ-1000MΩ) untuk isolasi koil-kontak, yang sepenuhnya dipatuhi oleh HCRTB-008.



Parameter Teknis

Nomor Seri

Parameter

Spesifikasi

1

Catu Daya

AC 220V±10%, 50Hz

2

Kutub Relay yang Diuji

Kutub tunggal, kutub ganda; biasanya terbuka (NO), biasanya tertutup (NC), atau NO+NC secara bersamaan

3

Jumlah Relay yang Diuji

1-4 (pengujian independen)

4

Konfigurasi Beban

1 relay dengan 1 set kontak NO/NC → 1 kabinet beban; 1 relay dengan 2 set kontak NO/NC → 1 kabinet beban

5

Tegangan Koil

DC 0-110V (penyesuaian manual); AC 0-250V (penyesuaian manual)

6

Output Arus Koil

Maks 1A (DC); Maks 1A (AC)

7

Voltmeter Digital

Akurasi ±0,5%, Resolusi 0,1V

8

Waktu Uji Hidup/Mati

0,1s-99,9s (dapat diprogram PLC)

9

Siklus Uji

1-999.999 (memori mati daya, berhenti otomatis dengan alarm suara-cahaya saat selesai)

10

Uji Resistansi Kontak

1-1000mΩ

11

Uji Resistansi Koil

1-1000Ω

12

Uji Resistansi Isolasi

1MΩ-1000MΩ

13

Penyimpanan Data

Penyimpanan jangka panjang parameter dan model relay; ekspor USB didukung

14

Mode Kontrol

Kontrol PLC dengan operasi HMI cerdas

15

Pengkabelan

2 pasang terminal arus tinggi (untuk kontak); 1 blok terminal (untuk daya koil)

16

Dimensi

600mm (L) × 450mm (D) × 1400mm (T)
