Bangku Uji Relai Sesuai IEC 61810 Dengan Input AC380V Dan Akurasi Level 0.2

Deskripsi Produk

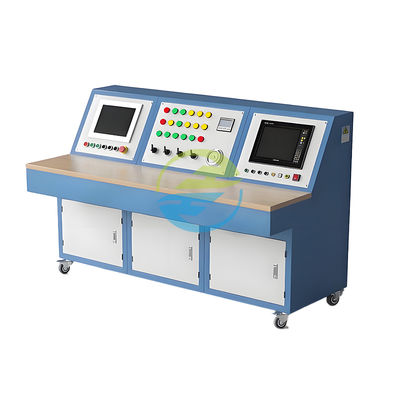

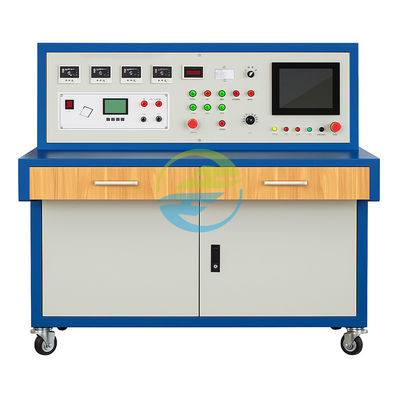

Meja Uji Relay HCRTB-004 adalah penguji komponen listrik terintegrasi presisi tinggi yang dirancang untuk pengujian kinerja berbagai relay dan komponen switching. Secara otomatis mengumpulkan dan memproses data uji, dan secara bersamaan menampilkan, menghasilkan laporan, dan mencetak data. Ia menawarkan pengoperasian yang mudah dan hasil uji yang andal, memenuhi kebutuhan pengujian berbagai komponen listrik.

Aplikasi Produk

• Terutama digunakan pada kendaraan kereta api dan kereta bawah tanah. Ia melakukan pengujian kinerja pengoperasian (seperti pengukuran nilai tarik-masuk dan lepas-masuk) dan penyesuaian parameter pada komponen switching listrik berbasis kontak seperti kontaktor elektromagnetik AC/DC, relay perantara, relay tegangan, relay arus, relay termal, sakelar udara, dan relay waktu untuk memastikan kinerja komponen memenuhi standar.

Sorotan Produk

• Pengujian Komprehensif: Mencakup parameter inti seperti nilai tarik-masuk/lepas-masuk/tahan dari relay perantara dan kontaktor, nilai trip relay panas berlebih/kelebihan arus, dan waktu trip relay waktu, memenuhi kebutuhan pengujian berbagai jenis komponen.
• Otomatisasi dan Efisiensi Tinggi: Secara otomatis menyelesaikan akuisisi data, pemrosesan, tampilan, dan pencetakan laporan, mengurangi operasi manual dan meningkatkan efisiensi pengujian dan akurasi data.
• Rentang Output Fleksibel: Menyediakan beberapa output tegangan, termasuk DC 0-150V, DC 0-48V, dan AC 0-400V, untuk memenuhi persyaratan tegangan/arus dari berbagai komponen dan memberikan kompatibilitas yang kuat.
• Pengukuran Presisi Tinggi: Menggunakan desain akurasi tingkat 0,2, ini memastikan kesalahan pengukuran minimal untuk parameter seperti resistansi kontak, resistansi isolasi, dan resistansi koil, memastikan keandalan data yang tinggi.

Standar Referensi Internasional

IEC 61810-1 "Relay dan Kontaktor - Bagian 1: Ketentuan Umum"

• Persyaratan Klausul: Standar ini menetapkan terminologi umum, definisi, dan prosedur dasar untuk pengujian relay dan kontaktor. Prosedur pengujian produk ini sesuai dengan spesifikasi umum untuk pengujian kinerja komponen listrik yang diuraikan dalam standar ini.

IEC 61810-3 "Relay dan Kontaktor - Bagian 3: Metode Uji untuk Relay Elektromagnetik"

• Persyaratan Klausul: Menetapkan metode uji untuk parameter kunci relay elektromagnetik, seperti nilai operasi, nilai lepas, dan nilai tahan. Pengujian kinerja pengoperasian produk ini dari relay perantara dan kontaktor AC/DC sepenuhnya sesuai dengan standar uji dalam klausul ini.

IEC 60947-5-1 "Sakelar Tegangan Rendah dan Perlengkapan Kontrol - Bagian 5-1: Perangkat Sirkuit Kontrol dan Elemen Switching"

• Persyaratan Klausul: Menetapkan persyaratan uji untuk komponen seperti relay dan relay waktu dalam sirkuit kontrol. Fungsi uji waktu operasi relay waktu dan pengukuran resistansi kontak produk ini memenuhi persyaratan terperinci dari standar ini.

Parameter Teknis
