Berat 4N, 20N, 30N, 50N Plug Socket Tester Perangkat Uji Ketahanan Plug dari Baja Tidak Berlemak

 Berat 4N, 20N, 30N, 50N Plug Socket Tester Perangkat Uji Ketahanan Plug dari Baja Tidak Berlemak

StandardenganPenguji Soket Colokan:

IEC 60884-1 "Stiker dan soket untuk rumah tangga dan tujuan serupa" Bagian 1: Persyaratan Umum Pasal 24.10, Gambar 30

Deskripsi standardenganPenguji Soket Colokan:

Stok ditempatkan pada pelat baja kaku yang dilengkapi dengan lubang yang cocok untuk pin stok seperti yang ditunjukkan dalam contoh pada Gambar 30.

Jarak antara pusat lubang (misalnya,d1 dan d2) harus sama dengan jarak antara pusat lingkaran yang dikelilingi oleh area pemotongan silang setiap pin di lembaran standar colokan.

Setiap lubang harus memiliki diameter yang sama dengan lingkaran yang dikelilingi oleh area penampang pin ditambah (6 ± 0,5) mm.

Soket ditempatkan pada pelat baja sedemikian rupa sehingga pusat lingkaran yang mengelilingi pin bertepatan dengan pusat lubang.

Tarikan P yang sama dengan kekuatan tarik maksimum seperti yang diberikan dalam tabel 16, diterapkan, tanpa goyang, selama 1 menit pada setiap pin secara bergantian, ke arah sumbu longitudinal pin.

Tarikan dilakukan di dalam lemari pemanas pada suhu (70 ± 2) °C, 1 jam setelah colokan ditempatkan di lemari pemanas.

Setelah pengujian, colokan dibiarkan mendingin ke suhu sekitar dan harus diverifikasi bahwa tidak ada pin yang tergeser di badan colokan lebih dari 1 mm.

Sampel ujidenganPenguji Soket Colokan:Plug, pin

ParameterdenganPenguji Soket Colokan:

AplikasidenganPenguji Soket Colokan:

Digunakan untuk menguji ketegasan colokan dan pin colokan. Colokan ditempatkan pada pelat baja kaku dengan lubang untuk pin colokan.Jarak antara pusat-pusat lubang harus sama dengan jarak antara pusat-pusat lingkaran yang dikelilingi dari area pemotongan silang setiap pin pada lembaran standar colokan.

Metode pengujiandenganPenguji Soket Colokan:

1Sebelum penggunaan pertama, pengguna harus akrab dengan standar yang relevan untuk lebih efektif dan tepat menggunakan alat uji dan menyelesaikan uji.

2Tutupnya diletakkan pada pelat baja sedemikian rupa sehingga pusat lingkaran yang mengelilingi pin bertepatan dengan pusat lubang.Kemudian masukkan colokan uji ke dalam soket ke arah sumbu longitudinal pinSetelah itu colokan ditempatkan di lemari pemanas dengan suhu (70 ± 2) °C, 1 jam setelah, gaya tarik diterapkan di dalam lemari pemanas

3. Pilih perlengkapan penjepit sesuai dengan bentuk colokan, dan membuatnya erat terhubung dengan colokan (memastikan tidak akan longgar ketika melakukan gaya tarik)

4. Pilih berat gaya tarik sesuai dengan kekuatan tarik maksimum seperti yang diberikan dalam tabel 16 (bisa dicapai dengan superposisi), berat diganjal di cincin penjepit, menangani dengan hati-hati,dan tidak menghasilkan tegangan eksplosif.

5. Kekuatan diterapkan pada masing-masing steker selama 1 menit, setelah tes,colokan dibiarkan mendingin ke suhu sekitar dan harus diverifikasi bahwa pergeseran setiap pin colokan di bodi colokan tidak boleh melebihi 1 mm..

6Perhatikan pembersihan perangkat dan pemeliharaan soket setelah tes selesai.

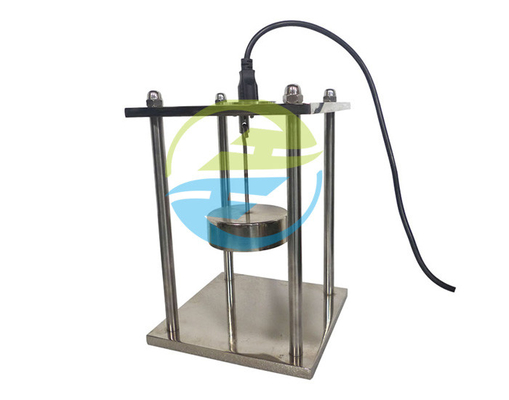

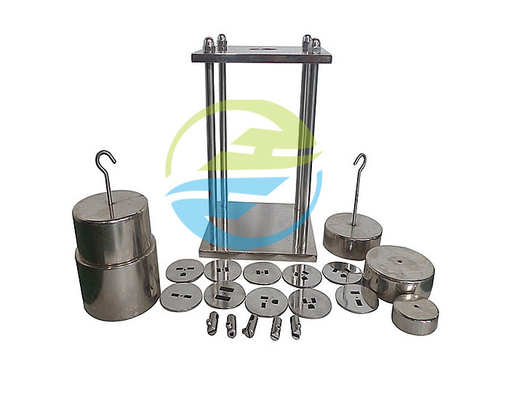

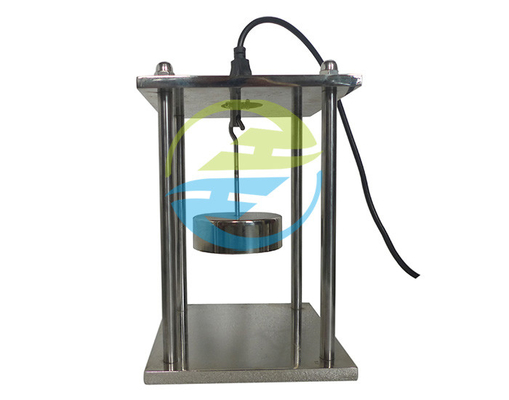

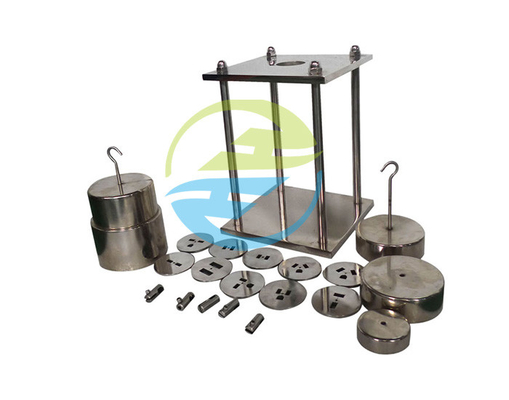

Tampilan gambardenganPenguji Soket Colokan:
