Bench Tes Motor Berkecepatan Tinggi Dan Daya Tinggi Untuk Peralatan Pengujian Kinerja Motor Stasiun Tunggal

Bangku Uji Motor Berkecepatan Tinggi dan Berdaya Tinggi untuk Peralatan Pengujian Kinerja Motor Stasiun Tunggal

Pengenalan bangku uji motor:

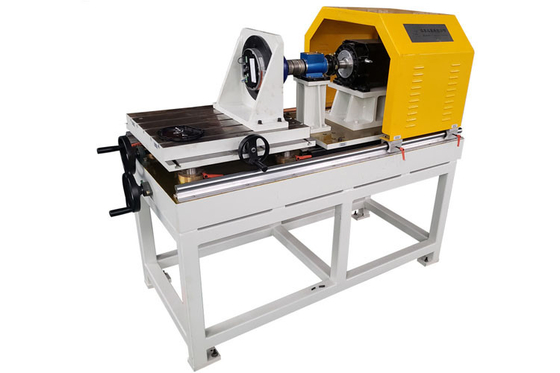

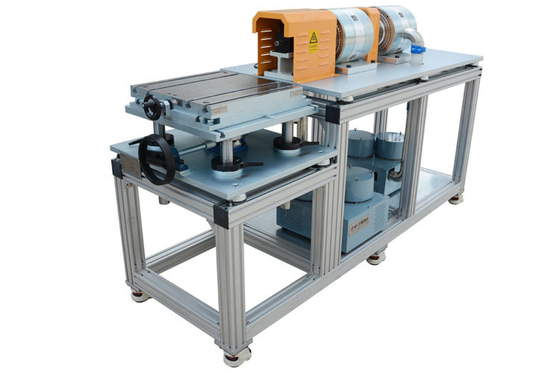

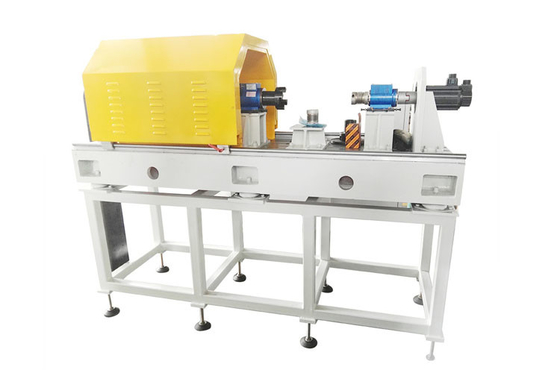

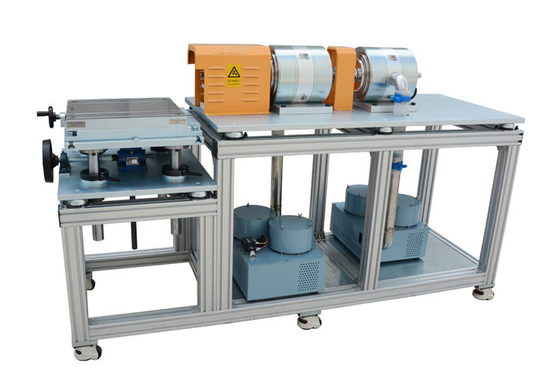

Bangku uji motor berkecepatan tinggi dan berdaya tinggi (sistem uji) dapat digunakan dalam berbagai aplikasi motor berkecepatan tinggi seperti motor penggerak kendaraan listrik baru, motor kompresor udara berkecepatan tinggi, dan motor levitasi magnetik berkecepatan tinggi. Platform pemasangan dapat dirancang sesuai dengan motor yang akan diuji, dan struktur pemasangan flensa ujung atau struktur pemasangan dasar dapat dipilih.

Bangku uji motor terutama digunakan untuk menguji tegangan input motor, arus input (AC/DC), daya input, faktor daya (AC); torsi output (torsi terukur, torsi terkunci, torsi awal, torsi maksimum, dll.), kecepatan output, daya mekanik output; efisiensi; kenaikan suhu, getaran, kebisingan, dan sebagainya. Ini dapat melakukan uji tipe dan uji pabrik untuk mengevaluasi kinerja komprehensif motor dan memberikan dasar parameter yang akurat untuk R&D, produksi, pemeliharaan, dan aplikasi lapangan motor. Bangku uji kinerja komprehensif motor dapat menguji semua jenis motor asinkron, motor sinkron, motor magnet permanen, motor AC, motor DC, motor energi baru, dan sebagainya.

Bagian utama dari sistem uji motor:

Bangku uji motor terutama mencakup Dinamometer, sistem kontrol, sistem pengukuran parameter listrik, struktur mekanis, dan perangkat lunak pemantauan.

Item uji utama bangku uji motor:

Uji karakteristik daya dan torsi motor dengan pengontrol

Uji kenaikan suhu motor dengan pengontrol

Uji rotor terkunci motor dengan pengontrol

Uji verifikasi pengembangan strategi kontrol pengontrol motor

Uji kecepatan maksimum motor dengan pengontrol

Uji umpan balik energi regeneratif pengereman motor dengan pengontrol

Uji karakteristik eksternal motor

Uji pengembangan dan optimasi pencocokan powertrain motor dan pengontrol

Uji kinerja dan uji kalibrasi powertrain motor dan pengontrol

Uji peta efisiensi

Uji respons cepat

Uji respons torsi

Uji daya tahan pembebanan siklik kondisi stabil

Parameter rig uji motor:

Profil Perusahaan:

Basis produksi Guangzhou HongCe Equipment Co., Ltd terletak di Kota Baru Sanshan Foshan, berdekatan dengan Stasiun Kereta Api Selatan Guangzhou. Kami berspesialisasi dalam bidang peralatan pengujian efisiensi energi, peralatan pengujian kinerja, Peralatan Pengujian IP, Peralatan Pengujian Peralatan Rumah Tangga, Peralatan Pengujian Sifat Mudah Terbakar, Peralatan Pengujian Kebocoran Helium, Peralatan Pengujian Kabel, Peralatan Pengujian Baterai, dan solusi konfigurasi laboratorium yang lengkap, dan telah membangun hubungan pelanggan yang baik dengan banyak organisasi metrologi dan sertifikasi domestik dan internasional, departemen laboratorium, dan lembaga penelitian dan pengembangan, termasuk TUV Rheinland, TÜV SÜD, SGS, Bureau Veritas, UL, BSH, Intertek, dan organisasi terkenal lainnya.

Sebagai perusahaan teknologi tinggi, kami berkomitmen untuk menyediakan instrumen dan solusi berkualitas tinggi kepada pelanggan, mengandalkan teknologi peralatan canggih dan kualitas produk yang sangat baik. Produk kami mencakup sistem pengujian efisiensi energi dan sistem pengujian kinerja untuk peralatan rumah tangga, yang bertujuan untuk membantu pelanggan mengevaluasi dan meningkatkan efisiensi energi dan kinerja produk mereka. Sementara itu, kami juga menyediakan layanan konstruksi laboratorium secara keseluruhan untuk memenuhi kebutuhan pelanggan yang beragam.

Kami memiliki tim R&D profesional yang berdedikasi pada inovasi teknologi dan peningkatan produk. Melalui penelitian dan pengembangan berkelanjutan, kami terus memperkenalkan produk baru yang memenuhi permintaan pasar dan memastikan stabilitas dan keandalan produk kami.

Guangzhou HongCe Equipment Co., Ltd selalu mematuhi prinsip "pelanggan utama, kualitas utama", dan terus mengejar keunggulan. Kami berkomitmen untuk menyediakan produk berkualitas tinggi dan layanan profesional kepada pelanggan kami untuk membantu mereka sukses di pasar yang kompetitif.

Terima kasih atas minat Anda pada Guangzhou HongCe Equipment Co., Ltd. dan kami berharap dapat membangun kemitraan jangka panjang dengan Anda untuk mengembangkan dan menciptakan masa depan yang lebih baik bersama.

FAQ

1. Apa kemampuan pengujian inti dari bangku uji motor berkecepatan tinggi, berdaya tinggi "stasiun tunggal" ini? Rentang daya dan kecepatan putar apa yang dapat diakomodasinya?
Jawaban: Bangku uji ini dirancang khusus untuk verifikasi kinerja motor berkecepatan tinggi dan berdaya tinggi. Berdasarkan spesifikasi teknis yang khas dari peralatan serupa di industri, kemampuan pengujiannya mencakup berbagai macam:

Daya dan Torsi: Mendukung pengujian untuk motor dengan peringkat daya mulai dari 100 kW hingga 2.000 kW (atau bahkan lebih tinggi), dengan kemampuan torsi berkelanjutan melebihi 500 N·m.

Rentang Kecepatan Putar: Untuk menyelaraskan dengan tren pengembangan motor berkecepatan tinggi, kecepatan maksimum biasanya mencapai 20.000 hingga 50.000 rpm, memenuhi persyaratan pengujian untuk motor penggerak kendaraan listrik baru, motor kompresor udara berkecepatan tinggi, dan motor kedirgantaraan khusus.

Tegangan dan Arus: Sistem menangani tegangan hingga 1.200 V dan arus hingga 1.200 A, mengakomodasi persyaratan tegangan tinggi, arus tinggi dari skenario pengujian motor modern.

2. Tes spesifik apa yang dapat dilakukan bangku ini? Standar pengujian arus utama mana yang dipatuhinya?
Jawaban: Bangku uji ini adalah sistem evaluasi kinerja komprehensif yang mampu melaksanakan pengujian inti yang diperlukan untuk pengujian tipe motor dan pengujian penerimaan pabrik.

Fungsi Pengujian Inti: Ini termasuk pemetaan efisiensi dan kerugian, uji kenaikan suhu, uji karakteristik beban, uji kemampuan beban berlebih, uji rotor terkunci, dan uji karakteristik respons dinamis (seperti respons langkah torsi/kecepatan). Sistem ini memiliki kemampuan operasi empat kuadran, memungkinkannya untuk mensimulasikan keadaan penggerak dan pembangkitan dalam berbagai kondisi operasi.

Kepatuhan terhadap Standar: Prosedur pengujian dan spesifikasi akurasi secara ketat mengikuti standar domestik dan internasional utama, seperti seri IEC 60034, IEEE 112, dan standar nasional Tiongkok GB/T 1032 (Metode pengujian untuk motor induksi tiga fasa) dan GB/T 22669 (Metode pengujian untuk motor sinkron magnet permanen tiga fasa).

3. Apa itu desain "stasiun tunggal"? Apa signifikansi desain ini untuk pengujian?
Jawaban: "Stasiun tunggal" berarti bangku uji hanya mengakomodasi pemasangan dan pengujian satu motor pada satu waktu. Berbeda dengan peralatan pengujian lini produksi multi-stasiun yang dirancang untuk pengujian paralel, desain ini terutama ditujukan untuk fase R&D, validasi, dan kalibrasi kinerja.

Signifikansi dan Keunggulan: Desain stasiun tunggal memungkinkan struktur bangku uji yang lebih canggih dan kuat, memberikan presisi kontrol yang luar biasa (misalnya, akurasi kontrol torsi ±0,3% FS) dan akurasi pengukuran (misalnya, akurasi pengukuran torsi ±0,2% FS). Ini memungkinkan para insinyur untuk melakukan analisis motor mendalam, melaksanakan urutan pengujian kustom yang kompleks, dan mengintegrasikan fungsi-fungsi canggih seperti simulasi lingkungan (suhu, kelembaban, getaran)—kemampuan yang tidak tertandingi oleh pengujian lini produksi massal.

4. Bagaimana sistem mencapai akuisisi dan kontrol data presisi tinggi? Apa subsistem intinya?
Jawaban: Presisi tinggi berasal dari arsitektur sistemnya yang modular dan berkinerja tinggi. Bangku uji yang lengkap biasanya mengintegrasikan subsistem inti berikut:

Dinamometer dan Simulasi Beban: Intinya adalah dinamometer yang dikontrol oleh penggerak frekuensi variabel (VFD) empat kuadran, mampu secara tepat mensimulasikan kondisi beban apa pun dari kecepatan nol hingga kecepatan maksimum.

Sistem Pengukuran Presisi Tinggi: Mengintegrasikan penganalisis daya (misalnya, seri WT3000, kelas akurasi 0,1), sensor torsi bandwidth tinggi (misalnya, seri HBM T40, akurasi ±0,1%), dan sensor kecepatan untuk memastikan ketertelusuran yang tepat dari parameter listrik dan mekanik.

Platform Kontrol Real-time dan Akuisisi Data: Sistem kontrol berbasis DSP atau PC industri, dikombinasikan dengan perangkat lunak pengujian profesional seperti LabVIEW, memungkinkan laju penyegaran pengukuran torsi melebihi 1 kHz, serta kontrol proses pengujian otomatis dan akuisisi serta analisis data yang tersinkronisasi.

5. Bisakah bangku uji ini mensimulasikan lingkungan operasi motor yang sebenarnya? Ekspansi fungsional tambahan apa yang didukung?
Jawaban: Ya. Untuk secara akurat mengevaluasi kinerja dan keandalan motor dalam kondisi operasi dunia nyata, bangku uji mendukung berbagai pilihan simulasi lingkungan dan ekspansi fungsional, termasuk:

Simulasi Lingkungan Listrik: Mengintegrasikan simulator baterai atau catu daya DC dua arah untuk mensimulasikan karakteristik pengisian/pengosongan berbagai jenis baterai (seperti LFP dan lithium ternari), memungkinkan pengujian beban yang realistis dari sistem penggerak listrik untuk kendaraan listrik baru. Simulasi Iklim dan Lingkungan: Dilengkapi dengan ruang lingkungan suhu tinggi/rendah opsional, sistem ini memungkinkan pengujian suhu ekstrem motor dan pengontrolnya di berbagai rentang -45°C hingga +120°C, serta simulasi kondisi penuaan seperti siklus suhu-kelembaban dan kejutan termal.

Pemantauan Getaran dan Keandalan: Sistem mendukung kemampuan pemantauan dan analisis getaran online yang dapat diskalakan, memungkinkan deteksi real-time karakteristik kegagalan dini pada komponen kritis—seperti bantalan dan roda gigi—dan penilaian masa pakainya.
