| Tempat asal: | Cina |
| Nama merek: | HongCe |
| Sertifikasi: | Calibration certificate(cost additional) |
| Nomor model: | LT-3 |
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Kayu lapis |
| Waktu pengiriman: | 30 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 10 pasang per bulan |
| Standar: | IEC 60112, IEC60695 dan lain-lain | Nama produk: | Penguji Pelacakan Kebocoran |
|---|---|---|---|
| Kontrol mode operasi: | Kontrol listrik atau kontrol PLC | Jarak elektroda: | 4 ± 0,1 mm |
| Tekanan Elektroda: | 1±0,05 N | Tegangan pengujian: | 0-600V disesuaikan |
| Penundaan tetes: | 0,2S | Ukuran tetesan: | 45 ~ 50 tetes / cm3 |
| Tegangan Kerja: | 220V/50Hz,1KVA | ||
| Cahaya Tinggi: | IEC60112 Peralatan pengujian mudah terbakar,Pengendalian PLC dari peralatan pengujian mudah terbakar |
||

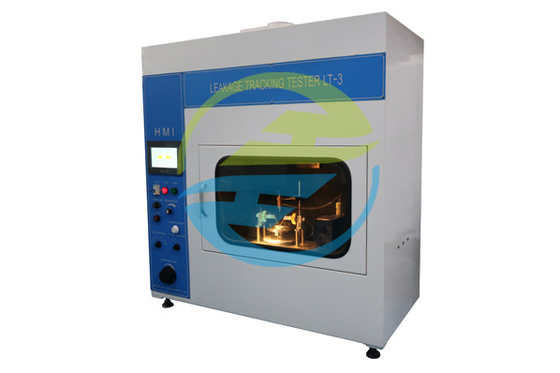

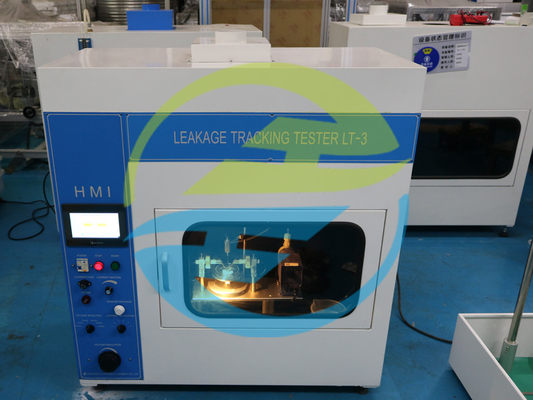

IEC60112 Peralatan pengujian mudah terbakar Penentuan CTI dan PTI
Standar:
IEC60112-2009 Metode untuk penentuan bukti dan indeks pelacakan komparatif bahan isolasi padat.
It specifies the method of test for the determination of the proof and comparative tracking indices of solid insulating materials on pieces taken from parts of equipment and on plaques of material using alternating voltages.Peralatan pengujian peradangan
Indeks Pelacakan Bukti (PTI)
Jika, dalam standar IEC untuk spesifikasi bahan atau peralatan listrik, atau dalam standar lain, hanya diperlukan uji bukti,50 tes penurunan harus dilakukan sesuai dengan klausul 8 tetapi pada tegangan tunggal yang ditentukan.Jumlah sampel yang diperlukan harus bertahan selama periode uji setidaknya 25 s setelah tetes kelima puluh jatuh tanpa kegagalan pelacakan, dan tanpa terjadi nyala api yang terus menerus.
Pengoperasian perangkat over-current dengan busur udara tidak merupakan kegagalan pelacakan.
Tegangan bukti harus merupakan kelipatan bilangan bulat 25 V.
Indeks pelacakan komparatif (CTI)
Penentuan indeks pelacakan komparatif membutuhkan penentuan tegangan maksimum di mana lima spesimen menahan periode uji selama 50 tetes tanpa kegagalan dan apakah:pada tegangan 25 V lebih rendah dari angka penurunan maksimum 50Jika tidak demikian, tegangan tegangan maksimum 100 drop harus ditentukan.
Parameter:
| Model | LT-2 ((0.5m3) | LT-3 ((0.5m3) (Layar sentuh) |
| Tegangan kerja | 220V/50Hz, 1KVA | 220V/50Hz, 1KVA |
| Mode operasi kontrol | Kontrol listrik, operasi tombol | Kontrol PLC, operasi layar sentuh warna 7 inci, dengan remote control inframerah |
| Tegangan pengujian | 0-600V diatur, presisi 1,5% | |
| Perangkat waktu | 9999X0.1S.Peralatan pengujian peradangan | |

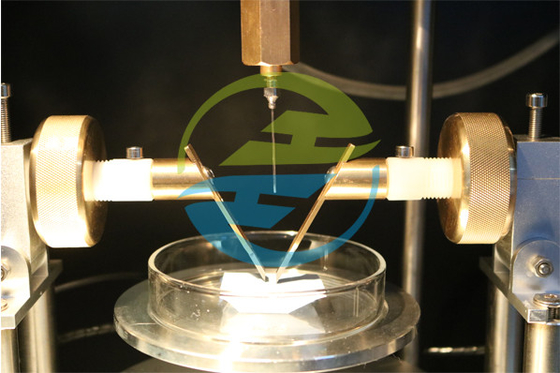

| Elektrod | Bahan: Elektrod platinum dan batang penghubung kuningan | |
| Kedua elektroda harus memiliki rektanguler bagian persegi panjang (5 ± 0,1 ) mm × (2 ± 0,1 ) mm, dengan satu ujung berujung cincang dengan sudut 30 ° ± 2 ° (lihat Gambar 1).Tepi tajam harus dihapus untuk menghasilkan permukaan yang hampir rata, lebar 0,01 mm sampai 0,1 mm | ||
| Posisi relatif elektroda | Sudut termasuk: 60°±5°, jarak adalah 4±0.1mm | |
| Tekanan elektroda | 1.00N±0.05N | 1.00N±0.05N, layar sentuh |
| Cairan menetes | Waktu interval droping cairan: 30±5S, tampilan digital, dapat diatur sebelumnya | |
| Tinggi: 35±5mm | ||

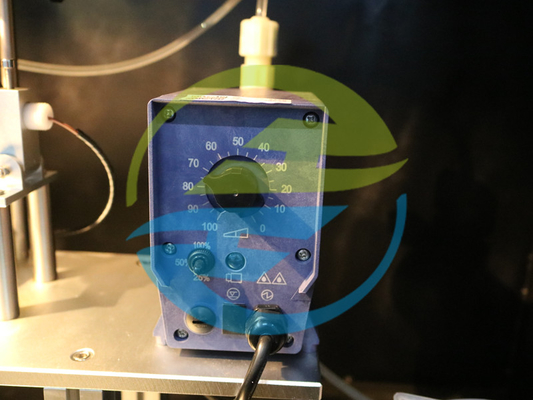

| Jumlah tetes:0-9999 kali, dapat diatur sebelumnya, ukuran volume cairan tetes dikendalikan oleh pompa mikro yang diimpor dalam 50 ~ 45 tetes / cm3 | ||
| Solusi uji | Larutan A: 0,1%NH4Cl, 3,95±0,05Ωm, larutan B: 0,1%NH4Cl + 0,5±0,002% natrium-dibutyl naphthalene sulfonate, 1,98±0,05Ωm | |
| Sirkuit penundaan waktu | 2±0,1S (dalam arus 0,5A atau lebih) | |
| Penurunan tekanan sirkuit pendek | 1±0,1A 1%, penurunan tekanan 8% MAX | |
| Kecepatan angin | 0.2m/s. | |
| Persyaratan Lingkungan | 0°40°C, kelembaban relatif≤80%, di tempat tanpa getaran yang jelas dan gas korosif | |
| Dimensi dan berat | WDH = 1100 × 550 × 1200 mm, 130 kg | WDH = 1100 × 550 × 1200 mm, 130 kg |
Kami punya yang lainPeralatan pengujian peradanganTersedia, Alat Uji Api Jarum dalam IEC 60695-11-5, Alat Uji Api Horizontal-Vertikal dalam IEC 60695-11-3 dan IEC 60695-11-4, Alat Uji Glow-Wire dalam IEC 60695-2-10, IEC 60695-2-11,IEC60695-2-12 dan IEC60695-2-13 dan lain sebagainya. Silakan lihatDaftar Peralatan Uji untuk Peralatan Uji Flammability...untuk daftar peralatan lengkap kami dariPeralatan pengujian peradangan.
