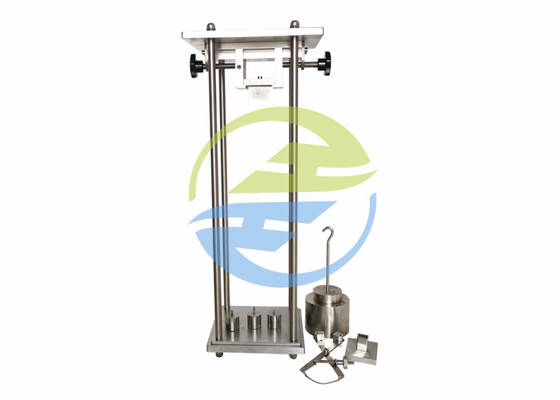

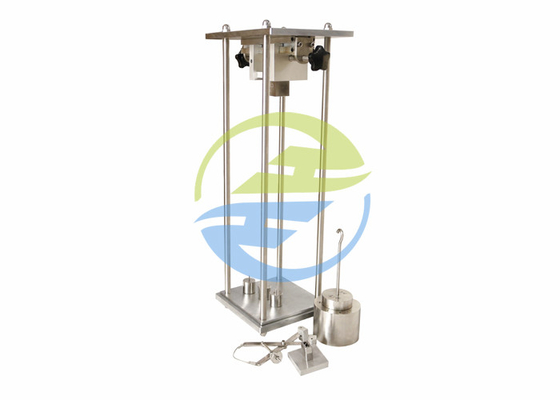

Aparat IEC60884-1 Untuk Verifikasi Kekuatan Maksimum Dan Minimum Dilengkapi Dengan Colokan Uji

Aparat IEC60884-1 Untuk Verifikasi Kekuatan Maksimum Dan Minimum Dilengkapi Dengan Colokan Uji

22 Kekuatan yang diperlukan untuk mencabut steker
Konstruksi aksesori harus memungkinkan pemasangan dan penarikan steker dengan mudah, dan mencegah steker bekerja keluar dari stopkontak dalam penggunaan normal.Steker Soket Penguji
Untuk tujuan pengujian ini, kontak pembumian tangguh, terlepas dari nomornya, dianggap sebagai satu kutub, dan kontak pembumian non-resilien, terlepas dari nomornya, dianggap bukan kutub.
CATATAN 1 Pin padat yang digunakan untuk pembumian adalah kontak pembumian non-resilien.
Aksesori yang saling bertautan diuji dalam posisi tidak terkunci.
Kepatuhan diperiksa sebagai berikut.Steker Soket Penguji
Untuk stop kontak, by
- pengujian untuk memastikan bahwa gaya maksimum yang diperlukan untuk mencabut tusuk kontak uji dari kotak kontak tidak lebih tinggi dari gaya yang ditentukan dalam Tabel 16, dan
– tes untuk memastikan bahwa gaya minimum yang diperlukan untuk menarik satu pin gauge dari
rakitan kontak individu tidak lebih rendah dari gaya yang ditentukan dalam Tabel 16. Untuk tusuk kontak dengan rakitan kontak pembumian tangguh, dengan
- pengujian untuk memastikan bahwa gaya maksimum yang diperlukan untuk menarik pengukur pin tunggal dari rakitan kontak pembumian tangguh individu dari tusuk kontak tidak lebih tinggi dari gaya yang ditentukan dalam Tabel 16, dan
– pengujian untuk memastikan bahwa gaya minimum yang diperlukan untuk menarik pengukur pin tunggal dari rakitan kontak pembumian individu tidak lebih rendah dari gaya yang ditentukan dalam Tabel 16.Steker Soket Penguji

Standar:

IEC 60884-1 'Stik dan kotak kontak untuk keperluan rumah tangga dan sejenisnya – Bagian 1: Persyaratan umum' klausul 22.1,VDE0620

Aplikasi:

Hal ini digunakan untuk menguji apakah kekuatan maksimum menarik steker dari soket dan kekuatan minimum menarik pin steker tunggal dari semak steker berada dalam kisaran standar yang diperlukan.Sistem klem mudah dioperasikan.

Sampel uji:

Soket untuk keperluan rumah tangga atau sejenisnya.

Fitur:

Pelat atas berputar ke atas dari posisi horizontal ke orientasi vertikal dan perangkat penjepit dapat diputar di pelat atas.Fitur-fitur ini memungkinkan perangkat diatur dalam berbagai konfigurasi untuk memenuhi persyaratan standar yang berbeda.Steker dan pemberat standar disediakan untuk melakukan pengujian pada soket dengan nilai hingga 16A.
Pengukur pin dan bobot yang sesuai untuk menguji gaya penarikan minimum dijual terpisah.Dimensi pengukur pin yang diperlukan harus ditentukan oleh pelanggan.Steker Soket Penguji
Colokan uji terbuat dari baja yang dikeraskan dengan kekasaran tidak melebihi 0,8 mm.
Pivot pelat atas dari horizontal ke vertikal.

Parameter:

Kekuatan penarikan maksimum dan minimum untuk colokan dan stopkontak:
