Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Standar: | IEC60320-1 angka 19 | Tinggi lentur kabel fleksibel: | 40 ± 2 mm, dapat disesuaikan. |
---|---|---|---|
Rentang tarik: | 0-100N | Sertifikat kalibrasi: | Dengan logo CNAS |
Cahaya Tinggi: | mechanical switch tester,switch life tester |

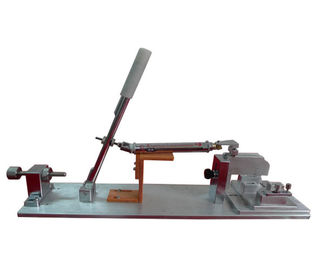

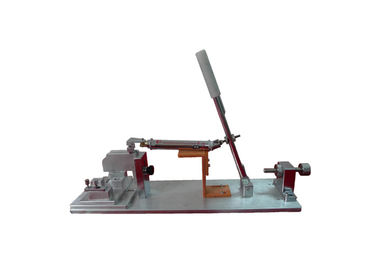

Coupler Lateral Menarik Alat Pengujian
Informasi produk:
Perangkat ini sesuai dengan IEC60320-1, angka 19 persyaratan standar untuk desain. Alat ini digunakan untuk menguji penarikan saluran masuk alat di bawah kondisi konektor dengan gaya, karena alasan ini untuk menguji kekuatan mekanis konektor.
Parameter teknik:
1, kabel lentur Fleksibel tinggi: 40 ± 2 mm, disesuaikan.
2, Tarik rentang: 0-100N.
3, Tarik cara: Operasi manual, 50 kali dalam satu arah dan kemudian 50 kali dalam arah yang berlawanan.
4, Pemilihan Konduktor dan tes yang sesuai lateral menarik nilai tabel
Tabel 7 - Nilai untuk tarikan lateral diterapkan
Nilai arus konektor SEBUAH | Tarik N |
2.5 | 6 |
6 | 35 |
10 | 35 |
16 | 50 |
Menggunakan metode:
1. Pilih soket input peralatan terkait sesuai dengan tes yang diperlukan konektor untuk dipasang dan kencangkan.

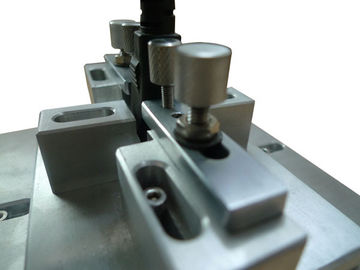

2. Masukkan konektor ke soket input alat, Anda dapat menyesuaikan blok pengaturan dengan benar untuk konektor khusus lainnya.

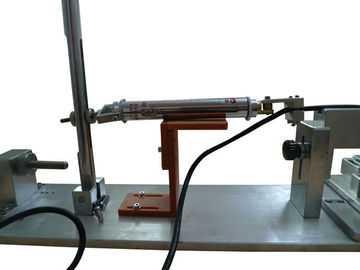

3. Dengan ujung musim semi berakhir untuk mengunci konektor kabel lembut, rata pada blok penunjang bakelite.
4. Untuk menarik konektor ke gaya uji yang diperlukan, dan posisi dapat disesuaikan.
5. Uji normal, setelah menarik 50 kali, putar konektor dan alat masukan soket 180 °, lalu tarik 50 kali. Tidak perlu melepaskan keseimbangan musim semi, lalu rotasi yang sesuai.
Setelah tes, apakah akan mengikuti tes tindak lanjut sesuai dengan konektor rusak atau tidak.
catatan:
1. Pastikan bahwa terminal dijepit dan perhatikan keamanan saat pengujian;
2. Ketika skala musim semi tidak digunakan, itu harus dijaga keadaan lepas;
3. Peralatan harus tetap kering, tahan debu, perhatikan pemeliharaan peralatan setelah tes selesai.
