| Tempat asal: | Cina |
| Nama merek: | HongCe |
| Sertifikasi: | calibration certificate (cost additional) |
| Nomor model: | HJ0609 |
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Negotiatable |
| Kemasan rincian: | kayu lapis |
| Waktu pengiriman: | 25 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 15 set per bulan |
| Standar: | IEC60335-1 | Tarik berat: | 20N * 2, 30N * 2 |
|---|---|---|---|
| Berat torsi: | 5N * 1, 12.5N * 1, 17.5N * 1 | Torsi: | 0,1Nm, 0,25Nm, 0,35Nm |
| Frekuensi ketegangan: | 1 kali / s | Waktu torsi: | 0,01S ～ 99 jam 99 menit |
| Cahaya Tinggi: | Tester alat listrik,alat uji alat portabel |
||

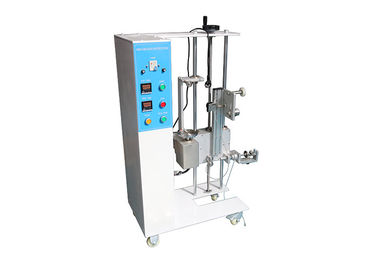

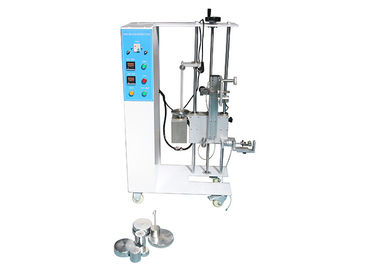

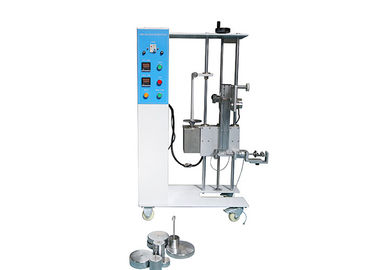

Cord Anchorage Strain Dan Alat Uji Memutar HJ0609
Informasi produk:
The test appliance conforms to IEC60335-1:25.15. Alat uji sesuai dengan IEC60335-1: 25.15. It is used to test the power cord tension and torque at the terminal two trials of the appliances which are with a power cord, and intended flexible cord permanently connected to the fixed wiring and other household electrical appliances, medical equipment, checking whether the clamping device is secure. Hal ini digunakan untuk menguji tegangan dan torsi kabel listrik di terminal dua percobaan peralatan yang dengan kabel listrik, dan kabel fleksibel yang dimaksudkan secara permanen terhubung ke kabel tetap dan peralatan listrik rumah tangga lainnya, peralatan medis, memeriksa apakah perangkat penjepit aman.
Appliances provided with a supply cord, and appliances intended to be permanently connected to fixed wiring by a flexible cord, shall have a cord anchorage. Peranti yang dilengkapi dengan senur suplai, dan peranti yang dimaksudkan untuk dihubungkan secara permanen ke perkawatan tetap dengan kabel fleksibel, harus memiliki jangkar kabel senur. The cord anchorage shall relieve conductors from strain, including twisting, at the terminals and protect the insulation of the conductors from abrasion. Penahan kabel senur harus membebaskan konduktor dari regangan, termasuk puntiran, di terminal dan melindungi insulasi konduktor dari abrasi.
Sebuah tanda dibuat pada kabel saat dikenakan gaya tarik yang ditunjukkan pada tabel berikut, pada jarak sekitar 20 mm dari jangkar kabel atau titik lain yang sesuai.
The cord is then pulled, without jerking, for 1 s in the most unfavourable direction with the force specified. Tali kemudian ditarik, tanpa menyentak, selama 1 detik ke arah yang paling tidak menguntungkan dengan gaya yang ditentukan. The test is carried out 25 times. Tes dilakukan 25 kali.
The cord, unless on an automatic cord reel, is then subjected to a torque that is applied as close as possible to the appliance. Tali, kecuali pada gulungan senur otomatis, akan dikenakan torsi yang sedekat mungkin ke alat. The torque is specified in following table and is applied for 1 min. Torsi ditentukan dalam tabel berikut dan diterapkan selama 1 menit.
During the tests, the cord shall not be damaged and shall show no appreciable strain at the terminals. Selama pengujian, kabel senur tidak akan rusak dan tidak menunjukkan regangan yang berarti di terminal. The pull force is reapplied and the cord shall not be longitudinally displaced by more than 2 mm. Gaya tarik diterapkan kembali dan kabel tidak boleh secara longitudinal tergeser lebih dari 2 mm.
Parameter teknik:
| Sumber Daya listrik | AC230V, 50 HZ |
| Tarik beban kekuatan | 20N * 2, 30N * 2 (kekuatan tarikan 30N, 60N, 80N, 100N dapat dicapai) |
| Bobot torsi | 5N * 1, 12.5N * 1, 17.5N * 1 (kekuatan torsi 0,1Nm, 0,25Nm, 0,35Nm dapat dicapai) |
| Waktu tes | 0 ~ 9999 (dapat dipilih), 25 kali secara default |
| Frekuensi gaya tarik | 1 kali / s |
| Lengan torsi | 20mm |
| Waktu torsi | 0,01 S-99 jam 99 mnt |
| Penjepit | Klem kombinasi untuk gaya tarik dan torsi, cocok dengan bantalan, dapat mengurangi gesekan saat memproses uji torsi |
Tabel - Gaya tarik dan torsi.
|
Massa alat (kg) |
Gaya tarik (N) |
Torsi (Nm) |
|
≤1 |
30 |
0,1 |
|
> 1 dan ≤4 |
60 |
0,25 |
|
> 4 |
100 |
0,35 |
Prosedur pengetesan:
1. Press the “START” button, the pull force testing begins, after it reaches to the preset test times, the torque weight will be released automatically, and then the torque testing begins. 1. Tekan tombol "MULAI", pengujian gaya tarik dimulai, setelah mencapai waktu pengujian yang ditetapkan, bobot torsi akan dilepaskan secara otomatis, dan kemudian pengujian torsi dimulai. After it reaches to the preset twist time, manually lift the torque weight, then the pull force and torque testing is completed. Setelah mencapai waktu twist yang ditetapkan, secara manual angkat berat torsi, kemudian gaya tarik dan pengujian torsi selesai.
2. Ukur jarak antara tanda dan jangkar kabel, jarak kurangi 20mm adalah panjang tarik setelah tes.
3. Saat memproses tes berikutnya, harus menekan tombol "RESET" sebelum memulai tes, atau perangkat tes tidak akan berfungsi.
