Ф0.9mm IEC60695-11-5 Peralatan Uji IEC Alat Uji Fluks

IEC60695-11-5 Jarum Uji Nyala Api

Informasi produk :

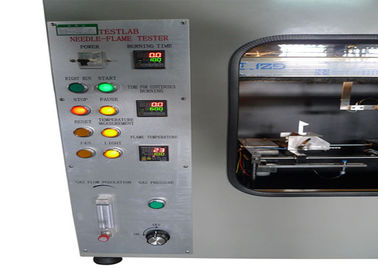

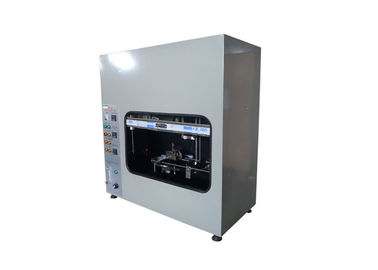

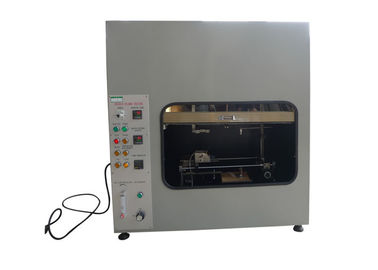

The Needle Flame Tester terdiri dari pembakar berbentuk jarum Ф0.9mm yang miring dengan malaikat 45 ° dan menyediakannya dengan gas butana. Bahaya kebakaran peralatan ketika ada flammule di dalam peralatan yang disebabkan karena kondisi gangguan dinilai oleh apakah spesimen dapat dinyalakan atau waktu dan panjang pembakaran. Penguji ini sesuai dengan persyaratan standar IEC60695-11-5, IEC60335-1.

The Needle Flame Tester cocok untuk penelitian, produksi dan pengujian kualitas departemen peralatan pencahayaan, peralatan tegangan rendah, alat rumah tangga, alat mesin alat listrik, mesin listrik, alat listrik, alat elektronik, instrumen elektroteknik, konektor listrik, listrik dan elektronik peralatan dan komponen lainnya. Ini juga cocok untuk bahan isolasi, plastik rekayasa atau industri bahan pembakaran padat lainnya.

Spesifikasi model dan parameter teknis (Opsional untuk layar sentuh NF-2):

Termasuk:

Papan Uji Pinus putih dan lima Lembar Kertas Tisu
Pengukur ketinggian nyala api
Bahan habis pakai:
White Pine Test Board dan Tissue Paper
Thermocouple Type K dan Copper Block

Cakupan:

Bagian IEC 60695 ini menetapkan uji nyala jarum untuk mensimulasikan efek nyala api kecil yang mungkin dihasilkan dari kondisi gangguan, untuk menilai dengan teknik simulasi bahaya kebakaran.

Hal ini berlaku untuk peralatan electrotechnical, sub-rakitan dan komponen dan untuk bahan isolasi listrik padat atau bahan yang mudah terbakar lainnya.

Salah satu tanggung jawab komite teknis adalah, dimanapun berlaku, untuk memanfaatkan publikasi keselamatan dasar dalam persiapan publikasi.

Deskripsi umum dari tes:

Tes ini dilakukan untuk menentukan bahwa, di bawah kondisi yang menantang, nyala uji tidak menyebabkan penyalaan suku cadang, atau bahwa bagian yang mudah terbakar yang dinyalakan oleh nyala uji memiliki durasi pembakaran yang terbatas atau tingkat pembakaran terbatas, tanpa penyebaran api oleh api. atau partikel yang terbakar atau bercahaya yang jatuh dari benda uji.

Tes ini menentukan efek pada spesimen uji api kecil seperti yang mungkin timbul dari komponen lain yang dinyalakan dan spesifikasi produk yang relevan harus menentukan durasi aplikasi nyala api dan kriteria untuk penerimaan.

Deskripsi alat uji

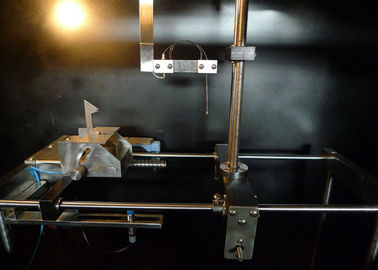

Pembakar:

Pembakar untuk menghasilkan nyala api uji harus terdiri dari tabung sepanjang 35 mm dengan lubang 0,5 mm ± 0,1 mm dan diameter luar tidak melebihi 0,9 mm.

Pembakar dilengkapi dengan gas butana atau propana memiliki kemurnian minimal 95%. Tidak akan ada udara yang masuk ke tabung pembakar.

Api:

Dengan sumbu pembakar pada posisi vertikal, pasokan gas disesuaikan sehingga panjang nyala adalah 12 mm ± 1 mm, ketika dilihat dalam cahaya lemah terhadap latar belakang gelap (lihat Gambar 1a). Nyala api harus dikonfirmasikan dengan menggunakan peralatan dan prosedur yang diperinci pada Lampiran A. Waktu uji untuk kenaikan suhu dari 100 ℃ ± 5 ℃ hingga 700 ℃ ± 3 ℃ adalah 23,5s ± 1,0s.
