IEC60065 Klausul 8.21 Perangkat Uji Mandrel 10 ° Dan Sudut Putar 230 °

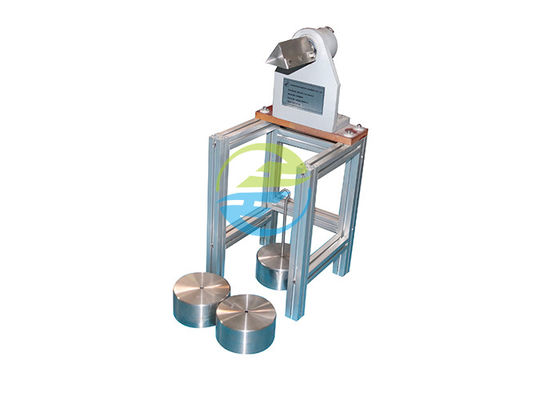

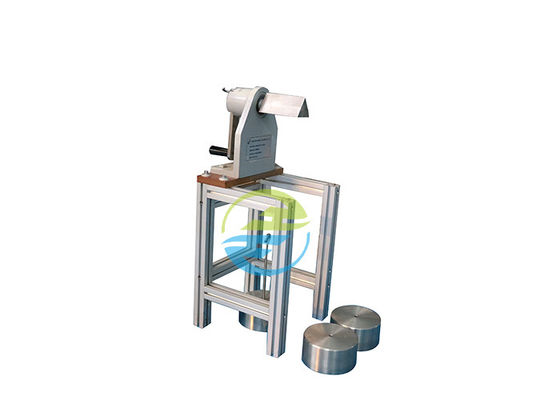

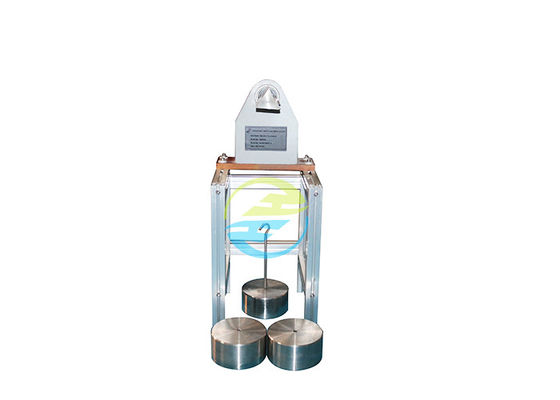

IEC60065 Klausul 8.21 Perangkat Uji Mandrel, Sudut Putar 10° dan 230°

IEC60065:2014 Klausul 8.21

8.21 Bahan lembaran tipis yang tidak dapat dipisahkan harus memenuhi 26.3 dari IEC 61558-1:2009 atau sebagai berikut:
Tiga sampel uji, masing-masing sampel individu yang terdiri dari tiga atau lebih lapisan bahan lembaran tipis yang tidak dapat dipisahkan yang membentuk INSULASI BERTULANG , digunakan.Satu sampel pada satu waktu dipasang pada mandrel dari perlengkapan uji (Gambar 14) seperti yang ditunjukkan pada Gambar 15.
Sebuah gaya ke bawah sebesar 150 N ± 10 N diterapkan pada ujung bebas sampel (lihat Gambar 16),
menggunakan alat penjepit yang sesuai.Mandrel diputar DENGAN TANGAN tanpa sentakan
– dari posisi awal (Gambar 15) ke posisi akhir (Gambar 16) dan kembali;
– seperti di atas untuk kedua kalinya;
- dari posisi awal ke posisi akhir.
Jika sampel pecah selama rotasi di mana ia dipasang pada mandrel atau perangkat penjepit, ini bukan merupakan kegagalan dan pengujian diulang pada sampel baru.Jika sampel rusak di tempat lain, pengujian telah gagal.
Setelah pengkondisian awal ini, selembar foil logam, dengan tebal 0,035 mm ± 0,005 mm, dengan panjang setidaknya 200 mm, ditempatkan di sepanjang permukaan sampel, menggantung di setiap sisi mandrel (lihat Gambar 16).Permukaan foil yang bersentuhan dengan sampel harus konduktif, tidak teroksidasi atau diisolasi.Foil diposisikan sehingga tepinya tidak kurang dari 18 mm dari tepi sampel (lihat Gambar 17).Foil kemudian dikencangkan dengan dua bobot yang sama, satu di setiap ujungnya, menggunakan perangkat penjepit yang sesuai.
Sementara mandrel berada pada posisi akhirnya, dan dalam waktu 60 detik setelah posisi akhir, uji kekuatan dielektrik diterapkan antara mandrel dan foil logam sesuai dengan
10.4.2, menggunakan tegangan uji 1,5 kali nilai yang ditentukan dalam Tabel 5 untuk Isolasi Bertulang, tetapi tidak kurang dari 5 kV.
Seluruh prosedur pengujian diulang pada dua sampel lainnya.

Standar:Konfirmasi ke IEC60065:2014 klausa 8.21, gambar 14~16, IEC60950

Aplikasi:Verifikasi kekuatan anti kerusakan isolasi untuk bahan lapisan tipis yang tidak dapat dipisahkan.

Sampel uji:Bahan lapisan tipis yang tidak dapat dipisahkan.

Fitur:Posisi 10 ° dan 230 ° diatur dengan batas mekanis, tidak hanya untuk memastikan keakuratan sudut uji, tetapi juga untuk mencapai metode operasi sederhana;berat dengan cincin gantung, jika ada titik yang rusak karena gaya tarik yang terlalu besar.

Parameter:

1, Berat 50N * 3 pcs, dapat digabungkan untuk mencapai pengujian 100N dan 150N.

2,Jumlah waktu tes: 3 kali.

3, Penguji tegangan tahan (Opsional).
