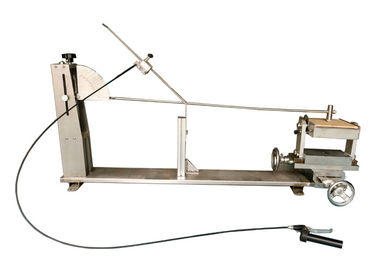

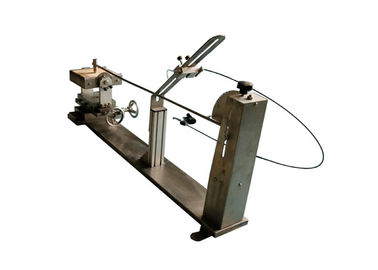

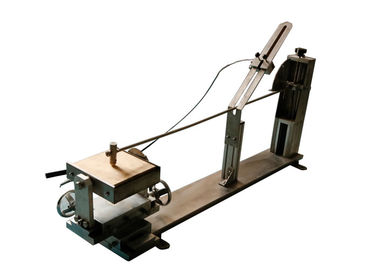

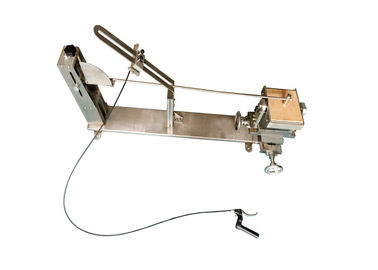

Tabung Baja 9mm Manual Rilis 1000mm Dampak Pengujian Mesin

Tabung Baja 9mm Manual Rilis 1000mm Dampak Pengujian Mesin

Tabung Baja 9mm Manual Rilis 1000mm Dampak Pengujian Mesin
9mm Steel Tube Manual Release 1000mm Impact Testing Machine
Tabung Baja 9mm Manual Rilis 1000mm Dampak Pengujian Mesin
Detail produk:
Tempat asal: Cina
Nama merek: HongCe
Sertifikasi: calibration certificate
Nomor model: HC9921
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1 set
Harga: Negotiatable
Kemasan rincian: kayu lapis
Waktu pengiriman: 25 hari
Syarat-syarat pembayaran: T / T
Menyediakan kemampuan: 10 set / bulan
Kontak
Detil Deskripsi produk
Panjang Pendulum: 1000mm Elemen yang mencolok: 200g
Braket pemasangan: 10 ± 1 kg Diameter bandul: 9mm
Cahaya Tinggi:

dampak alat uji

,

pendulum dampak pengujian mesin

Mesin Uji Dampak Pendulum Energi Rendah Palu Alat Uji Tabung Baja 9mm Manual Rilis Pendulum 1000mm



Standar:

IEC60068-2-75 Environmental testing –Part 2: Tests – Test Eh: Hammer tests clause 5 Test Eha: Pendulum hammer; IEC60068-2-75 Pengujian lingkungan –Bagian 2: Tes - Tes Eh: Tes Hammer klausa 5 Uji Eha: Pendulum hammer; IEC 60884-1 'Plugs and socket-outlets for household and similar purposes – Part 1: General requirements' clause 24.1, figure 22-26 IEC 60884-1 'Sumbat dan outlet kontak untuk keperluan rumah tangga dan sejenisnya - Bagian 1: Persyaratan umum' ayat 24.1, gambar 22-26



Deskripsi standar:

The test apparatus consists basically of a pendulum rotating at its upper end in such a way as to be kept in a vertical plane. Peralatan uji pada dasarnya terdiri dari pendulum yang berputar di ujung atasnya sedemikian rupa sehingga disimpan dalam bidang vertikal. The axis of the pivot is at 1 000 mm above the measuring point. Sumbu poros berada pada 1.000 mm di atas titik pengukuran. The pendulum is composed of a nominally rigid arm and of a striking element complying with the requirements of table 1 . Pendulum terdiri dari lengan kaku nominal dan elemen pemukul yang memenuhi persyaratan tabel 1.

For testing heavy, voluminous or difficult to handle specimens, a portable pendulum may be used. Untuk pengujian berat, banyak atau sulit untuk menangani spesimen, pendulum portabel dapat digunakan. It shall comply with the above description but its pivot may be fixed directly on the specimen or on a movable structure. Ia harus memenuhi uraian di atas tetapi porosnya dapat dipasang langsung pada spesimen atau pada struktur yang dapat dipindahkan. In this case, it shall be ensured that, before the tests, the axis of the pendulum is horizontal, that its fixing is sufficiently rigid, and that the impact point is in the vertical plane passing through the axis. Dalam hal ini, harus dipastikan bahwa, sebelum pengujian, sumbu pendulum horisontal, bahwa pemasangannya cukup kaku, dan bahwa titik tumbukan berada pada bidang vertikal yang melewati sumbu.

Dalam semua kasus, ketika bandul dilepaskan, itu harus dibiarkan jatuh hanya di bawah pengaruh gaya gravitasi.



Alat uji untuk keparahan tidak melebihi 1 J

The striking element comprises a steel body with a polyamide insert having a hemispherical face. Elemen yang mencolok terdiri dari badan baja dengan sisipan poliamida yang memiliki wajah hemisferis. Its combined mass is 200 g (1 50 g) ± 1 g so that the equivalent mass complies with Table 1 . Massa gabungannya adalah 200 g (1 50 g) ± 1 g sehingga massa yang setara sesuai dengan Tabel 1. Annex D gives an example of a test apparatus. Lampiran D memberikan contoh alat uji.



Figure D.1 shows an example of a pendulum hammer test apparatus for energies not exceeding 1 J. The striking element complies with 5.2.2 and Figure D.2. Gambar D.1 menunjukkan contoh alat uji pendulum palu untuk energi yang tidak melebihi 1 J. Elemen pemukul memenuhi 5.2.2 dan Gambar D.2. The arm is a steel tube with an external diameter of 9 mm (nominal), and a wall thickness of 0,5 mm (nominal). Lengan adalah tabung baja dengan diameter luar 9 mm (nominal), dan ketebalan dinding 0,5 mm (nominal).

The specimens are mounted on a sheet of plywood 8 mm thick and 1 75 mm square, preferably according to ISO 1 098, secured at its top and bottom edges to a rigid bracket, which is part of the mounting fixture, as shown as an example in Figure D.3. Spesimen dipasang pada selembar kayu lapis setebal 8 mm dan persegi 1 75 mm, lebih disukai menurut ISO 1 098, diamankan di tepi atas dan bawahnya ke braket yang kaku, yang merupakan bagian dari perlengkapan pemasangan, seperti yang ditunjukkan sebagai contoh pada Gambar D.3. The mounting fixture has a mass of 1 0 kg ± 1 kg and is mounted on a rigid frame by means of pivots. Fixture pemasangan memiliki massa 1 0 kg ± 1 kg dan dipasang pada bingkai yang kaku dengan menggunakan pivot. The frame is itself fixed to a solid wall. Bingkai itu sendiri terpasang pada dinding yang kokoh.

Desain pemasangannya sedemikian rupa

a) spesimen dapat ditempatkan sehingga titik benturan terletak pada bidang vertikal melalui poros poros pendulum,

b) spesimen dapat dipindahkan secara horizontal dan diputar sekitar sumbu tegak lurus ke permukaan kayu lapis,

c) kayu lapis dapat diputar sekitar sumbu vertikal.

The specimens are mounted on the plywood as in normal service. Spesimen dipasang di kayu lapis seperti dalam layanan normal. Where it is not possible to mount the specimen directly on the plywood, a suitable adapter should be prescribed by the relevant specification. Jika spesimen tidak dapat dipasang secara langsung pada kayu lapis, adaptor yang sesuai harus ditentukan oleh spesifikasi yang relevan. An example of an adapter for flush-type switches is shown in Figure D.4, and an example of an adapter for lamp holders is shown in Figure D.5. Contoh adaptor untuk sakelar tipe flush ditunjukkan pada Gambar D.4, dan contoh adaptor untuk penahan lampu ditunjukkan pada Gambar D.5.





Aplikasi:

Perangkat ini cocok untuk uji kekuatan mekanis pada colokan dan outlet, kotak pemasangan tipe permukaan, kelenjar sekrup, penutup kelenjar, sakelar, dan aksesori listrik lainnya untuk keperluan rumah tangga dan sejenisnya.



Sampel uji:

Colokan dan stop kontak, kotak jenis pemasangan permukaan, kelenjar sekrup, penutup kelenjar, sakelar dan aksesoris listrik lainnya.



Fitur:

The mounting bracket can be moved up and down, left and right moving, and the impact angle can be adjusted. Braket pemasangan dapat dipindahkan ke atas dan ke bawah, ke kiri dan ke kanan, dan sudut benturan dapat disesuaikan. The device is a low energy pendulum impact device for 2J and below. Perangkat ini adalah perangkat dampak pendulum energi rendah untuk 2J dan di bawahnya.



Parameter:

1. Pendulum: Length: 1000mm; 1. Pendulum: Panjang: 1000mm; external diameter: 9mm; diameter eksternal: 9mm; steel pipe wall thickness: 0.5mm; ketebalan dinding pipa baja: 0.5mm; material: steel; bahan: baja; weight: 100±1g berat: 100 ± 1g

2. Mounting bracket: weight: 10±1 kg; 2. Mounting bracket: berat: 10 ± 1 kg; it is well-set and the Horizontal direction and the vertical direction can be adjusted. itu diatur dengan baik dan arah Horisontal dan arah vertikal dapat disesuaikan. The whole bracket can be rotated 90°through the rotation axis. Seluruh braket dapat diputar 90 ° melalui sumbu rotasi.

3. Elemen yang mencolok: 150g, massa setara 200g. (200g elemen mencolok untuk opsi).

4. Ketinggian meja jatuh



Energi / J 0,14 0,2 (0,3) 0,35 (0.4) 0,5 0,7 1 2 5 10 20 50
Massa setara / kg 0,25 (0,2) 0,25 (0,2) 0,25 (0,2) (0,2) 0,25 0,25 0 .25 0,5 1.7 5 5 10
Jatuhkan ketinggian ± 1% mm 56 (100) 80 (150) 140 (200) (250) 200 280 400 400 300 200 400 500

Catatan:

  1. Lihat catatan di IEC 60068-2-75 3.2.2
  2. Pada bagian ini, energi (J) dihitung dengan mengambil percepatan standar karena gravitasi bumi (g), dibulatkan ke bilangan bulat terdekat, yaitu 10m / s².
