IEC60947-1 2 Rpm 500mm Alat Uji IEC

Nama merek:	HongCe
Nomor Model:	HC9903A
Moq:	1 set
harga:	Negotiatable
Ketentuan Pembayaran:	T / T
Kemampuan Penyediaan:	10 set / bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Calibration Certificate (Cost Additional)

standar:

IEC60947-1

Tinggi tes:

250~500mm

Diameter girasi:

75mm

Tingkat tes:

10±2 RPM

Diameter lubang ferrule:

6,5 ~ 28.6mm

Waktu ujian:

0～999

Kemasan rincian:

kayu lapis

Menyoroti:

Alat Uji IEC 500mm

Alat Uji IEC IEC 60947-1

Alat Uji IEC 2 Rpm

Deskripsi Produk

10 Rpm ± 2 Rpm Alat Uji IEC Alat Uji Fleksi Untuk Konduktor Tinggi 250~500mm Bushing Dalam 15mm

Standar:
IEC 60947-1 ' Switchgear dan controlgear tegangan rendah –Bagian 1: Aturan umum ' klausa 8.2.4.3, gambar 1

Deskripsi standar:

Pengujian harus dilakukan dengan peralatan uji yang sesuai.Jumlah konduktor yang ditentukan harus disambungkan ke terminal.Panjang konduktor uji harus 75 mm lebih panjang dari tinggi H yang ditentukan dalam Tabel 5. Sekrup penjepit harus dikencangkan dengan torsi sesuai dengan Tabel 4 atau dengan torsi yang ditentukan oleh pabrikan.Perangkat yang diuji harus diamankan seperti yang ditunjukkan pada Gambar 1 .

Setiap konduktor dikenai gerakan melingkar sesuai dengan prosedur berikut:

Ujung konduktor yang diuji harus dilewatkan melalui busing ukuran yang sesuai pada pelat yang ditempatkan pada ketinggian H di bawah terminal perlengkapan, seperti yang diberikan dalam Tabel 5. Konduktor lain harus ditekuk agar tidak mempengaruhi hasil pengujian. .Busing harus diposisikan pada pelat horizontal yang konsentris dengan konduktor.Busing harus digerakkan sedemikian rupa sehingga garis tengahnya menggambarkan lingkaran berdiameter 75 mm di sekitar pusatnya pada bidang horizontal pada 10 rpm ± 2 rpm.Jarak antara mulut terminal dan permukaan atas busing harus berada dalam jarak 15 mm dari tinggi H pada Tabel 5. Busing harus dilumasi untuk mencegah pengikatan, puntiran atau rotasi konduktor berinsulasi.Massa seperti yang ditentukan dalam Tabel 5 harus digantung dari ujung konduktor.Pengujian harus terdiri dari 135 putaran kontinu.

Selama pengujian, konduktor tidak boleh terlepas dari terminal atau putus di dekat unit penjepit.

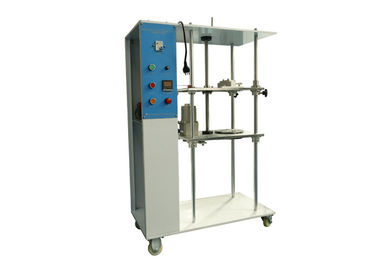

IEC60947-1 2 Rpm 500mm Alat Uji IEC 0

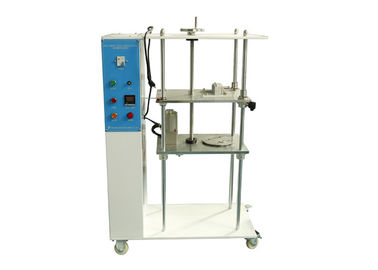

IEC60947-1 2 Rpm 500mm Alat Uji IEC 1

Aplikasi:
Ini digunakan untuk menilai apakah desain dan struktur terminal sekrup penjepit sesuai dengan persyaratan non-kerusakan berlebih pada kawat.Selain itu, juga digunakan untuk memeriksa apakah terminal sekrup penjepit dapat menahan tekanan selama proses penggunaan normal.

Parameter:

Model	HC9903A
Tingkat tes	10±2 RPM
Diameter girasi	75mm
Waktu ujian	0-9999
Bobot	0.2,0.3, 0.4, 0.7, 0.9, 1.4, 2, 2.9, 4.5, 5.9, 6.8, 8.6, 9.5, 10.4, 14, 15, 16.8, 20, 22.7kg (bobot ditumpangkan)
Tinggi tes	250~500mm
Diameter lubang ferrule	6.5mm, 9.5mm, 13mm, 14.5mm, 15.9mm, 19.1mm, 22.2mm, 25.4mm dan 28.6mm, 9 buah
Standar	IEC60947-1

Tabel daftar berat badan:

Tidak.	Massa berat (kg)	Kuantitas
1#	0.2 dengan kait	1 buah
2#	0,3 dengan kait	1 buah
3#	0,4 dengan kait	1 buah
4#	0,7 dengan kait	1 buah
5#	0,7 melalui lubang	2 buah
6#	0,9 dengan kait	1 buah
7#	0,9 melalui lubang	2 buah
8#	1.4 dengan kait	1 buah
9#	2 dengan kait	1 buah
10#	2 melalui lubang	1 buah
11#	2.3 melalui lubang	1 buah
12#	4.5 dengan pengait	1 buah
13#	4.5 melalui lubang	1 buah
14#	6.8 dengan kait	1 buah
15#	6.8 melalui lubang	1 buah
16#	8.2dengan kait	1 buah

Tabel kolokasi bobot:

Massa yang dibutuhkan (kg)	Sanding kata
0.2	1#
0,3	2#
0.4	3#
0,7	4#
0.9	6#
1.4	8#
2	9#
2.9	9#+7#
4,5	12#
5.9	12#2*5#
8.6	14#+2*7#
9.5	9#+13#+11#+5#
10.4	12#+13#+2*5#
14	14#+13#+10#+5#
15	16#+15#
16.8	16#+13#+11#+2*7#
20	16#+15#+11#+10#+5#
22,7	16#+15#+13#+11#+7#

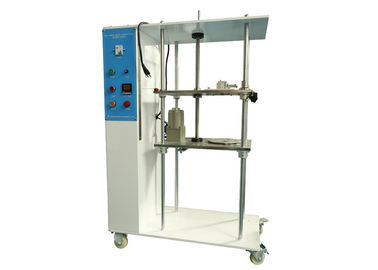

IEC60947-1 2 Rpm 500mm Alat Uji IEC 2
