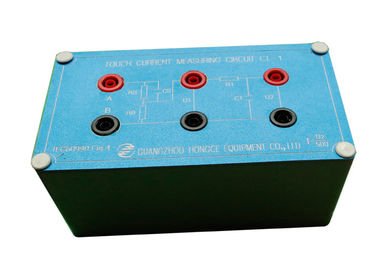

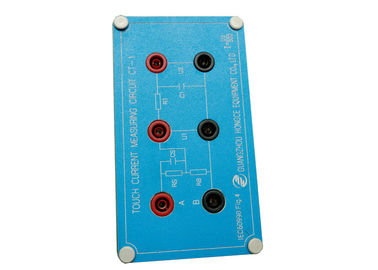

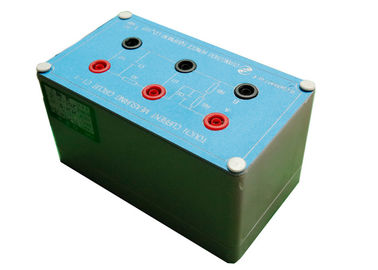

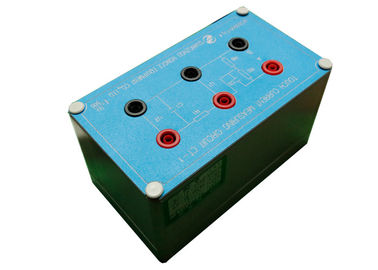

Easy Operation IEC60990 Figure 4 Touch Current Test Network For Perception Or Reaction protective conductor

Pengoperasian yang Mudah IEC60990 Gambar 4 Sentuh Jaringan Uji Saat Ini Untuk Persepsi Atau Konduktor Pelindung Reaksi

Standar:

IEC60990 angka 4 sentuh saat ini dan metode pengukuran arus konduktor pelindung

Aplikasi:

Jaringan ini nyaman digunakan dan mudah dioperasikan, dan saklar catu daya dibuat secara terpisah, yang dapat mengatasi kekurangan kapasitas catu daya mesin sebelumnya dan dapat menguji produk yang lebih kuat.

Sampel uji:

mesuring sentuhan jaringan saat ini tertimbang (arus sensorik atau arus reaksi)

Persiapan Sebelum Tes

Peralatan berikut dipersiapkan dengan baik sebelum pengujian.

satu set osiloskop.

satu set 1 kali atau 10 kali probe tegangan.

Satu set catu daya (tegangan atau frekuensi dapat disesuaikan atau variabel untuk tes yang diperlukan.).

Metode tes

1. Sesuaikan catu daya dengan tegangan dan frekuensi tes yang diperlukan, dan kemudian tancapkan terminal input dari sakelar uji arus kontak ke catu daya. (Harap jangan menggemparkan listrik ketika jaringan tidak terhubung.)

2. Masukkan sampel ke terminal output dari saklar uji arus kontak.

3. Sambungkan port B dari saklar uji arus kontak dengan port B dari jaringan pengujian arus kontak.

4. Connect the port A of the contact current test network to the place where the contact current is required. 4. Hubungkan port A dari jaringan uji arus kontak ke tempat di mana arus kontak diperlukan. Such as connect the port A to the adapter's output or shell when the network adapter is tested. Seperti menghubungkan port A ke output adaptor atau shell ketika adaptor jaringan diuji.

5. Probe Oscilloscope dijepit ke terminal U1 atau U2 sesuai dengan persyaratan pengujian.

6. Hubungkan catu daya, pasang sakelar “N” ke posisi hidup, pasang fase positif ke posisi fase positif, sakelar baris “G” ke posisi, periksa apakah sampel yang diuji bekerja dengan listrik normal dan apakah ada bentuk gelombang pada osiloskop.

7. Menurut persyaratan standar setelah sampel bekerja, dalam mode “fase positif” yang berbeda, “mundur”, “N line on”, “N line off”, “G line off”, “G line off”, “line G on” dan seterusnya, baca tegangan U1 dan U2 secara langsung dengan menggunakan osiloskop, arus kontak sama dengan nilai puncak U2 dan kemudian bagi 500.

Pengumuman

Selama pengujian, perlu memperhatikan keselamatan karena Anda dapat menyentuh beberapa terminal.

Menurut GB / T 12113 dan persyaratan standar IEC 60990, catu daya harus terpisah, dan kabel nol dan arde harus dihubungkan bersama. (Cara sederhana adalah apakah ada tegangan pada kabel nol dan arde, jika tegangan melampaui 2V, seperti daya 220V, tegangan yang berbeda antara garis nol dan kabel arde lebih dari 100V, garis nol dan kabel arde harus dihubungkan.)

When testing, please pay attention to the polarity of the power supply. Saat menguji, harap perhatikan polaritas catu daya. The fire line must be connected to the L end of the contact current test switch. Jalur api harus terhubung ke ujung L dari sakelar uji arus kontak. If the connection is wrong, there is a danger of electric shock. Jika koneksi salah, ada bahaya sengatan listrik.

Hubungkan osiloskop, uji sampel, lalu hubungkan daya setelah garis b-terminal, dan jangan menghubungkan garis uji ketika daya terhubung.
