Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| bahan: | kuningan | Diameter luar: | 102mm |
|---|---|---|---|
| Jumlah Lubang: | 121 | Diameter Lubang Nosel: | 0,5 |
| Sudut Penutup Flapper: | 30 ° | standar: | IEC60529 |
| Cahaya Tinggi: | Gambar 5 Alat Uji Perlindungan Ingress,IEC 60529 Alat Uji Perlindungan Ingress |
||

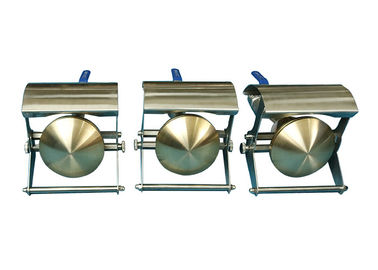

IEC60529 Gambar 5 Handheld Brass Spray Nozzle Tester Untuk IPX3 IPX4 121 Lubang
perkenalan produk
HT IPX3/4 Spray Nozzle adalah perangkat uji genggam untuk memverifikasi perlindungan terhadap penyemprotan dan percikan air.Tekanan air dapat disesuaikan dengan menggunakan kenop kontrol aliran pada perangkat untuk memberikan laju aliran yang diperlukan.Tekanan dapat dilihat pada pengukur yang diposisikan dengan nyaman oleh nosel.Pola semprotan nosel dibuat sesuai spesifikasi IEC 60529. Perbedaan antara IPX3 dan IPX4 adalah bahwa penyekat harus dilepas dalam pengujian IPX4.Untuk membuat cangkang ke segala arah yang mungkin terciprat, perangkat ini dapat digunakan dengan meja sampel yang berputar.
Parameter teknik
| Barang | Parameter |
| Daya masukan | Fase tunggal AC220V, 50Hz |
| Persediaan air | Laju aliran air 10L/min±5%, tekanan air bersih 50～150kpa tanpa inklusi. |
| Parameter nosel semprot |

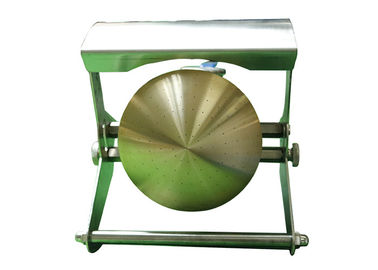

Diameter luar: 102mm diameter bola: SФ75.5mm 121 lubang 0.5mm; 1 lubang di tengah 1 lingkaran dalam dari 12 lubang pada nada 30 ° 4 lingkaran luar dari 24 lubang pada 15 ° pitch Perisai bergerak-Aluminium Nosel semprot-Kuningan |
| Aliran air | 10L / mnt ± 5%, Pengukur aliran dapat disesuaikan |
| Pengukur tekanan | 50～150Kpa, Rentang pengukur tekanan 0～0.25Mpa |
| Membingungkan | Dapat dilepas |
| Persyaratan situs |
Ruang uji tahan air IP khusus, Tanah harus rata dengan penerangan Dengan fungsi yang baik dari aliran masuk dan drainase. |
| Waktu pengujian | Kontrol manual, setidaknya 5 menit |

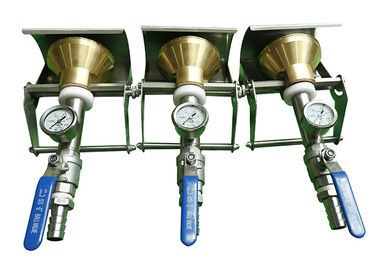

Pengukur tekanan
Perisai bergerak dengan penyeimbang
Katup bola untuk pengaturan aliran air
Konektor selang
Instalasi dan Komisi
Pasang water flow meter, hose dan watering device seperti gambar dibawah ini, kemudian buka valve untuk mengatur debit air menjadi (10 ± 5%) L/menit, dan periksa apakah pressure gauge menunjukkan tekanan pada kisaran 50-150KPa.Jika debit air kurang dari 10 liter, maka pompa booster harus dipasang, silakan lihat gambar pukulan.
Peringkat tahan air untuk uji sampel IP3: Menurut IEC60529 Gambar 5, dengan uji flapper.
Tes sampel IP4 peringkat tahan air: Harap lepaskan flapper untuk membuat sampel dapat terciprat ke segala arah.
Jika Anda tidak tahu cara menggunakannya, silakan klik di sini panduan pengguna HH0803.pdf untuk mendapatkan panduan pengguna sel.
