Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Jaminan: | 1 tahun | Nama Produk: | Penguji Perangkat Penyesuaian Pencahayaan |
---|---|---|---|
Model: | HDJ0008 | Sudut aksi rotasi: | 0-360 ° |
Pengontrol: | Mitsubishi PLC | HMI: | antarmuka layar sentuh |
Bahasa: | bahasa Inggris | Memuat: | Opsional |
Cahaya Tinggi: | Peralatan Pengujian Cahaya Kontrol PLC,Peralatan Pengujian Cahaya IEC 60598,Klausul 4.14.3 Peralatan Pengujian Cahaya |

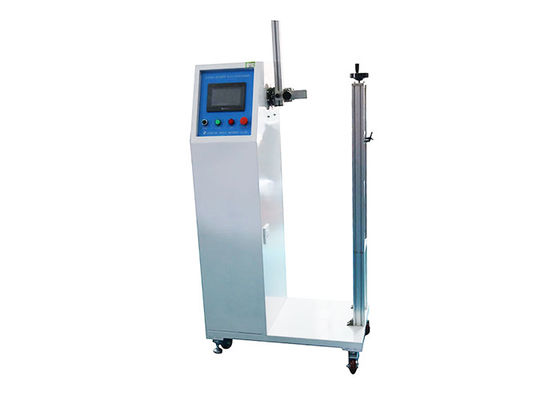

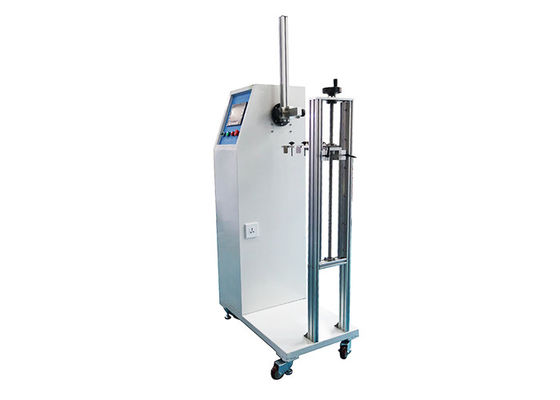

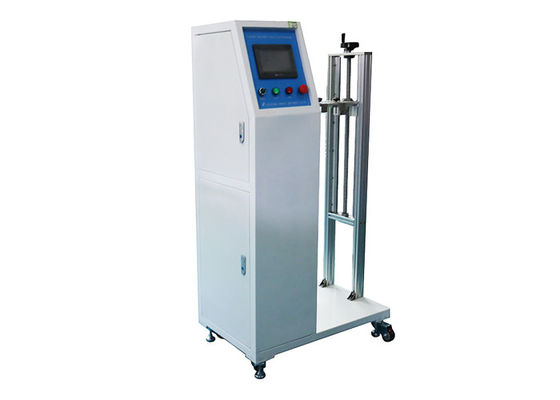

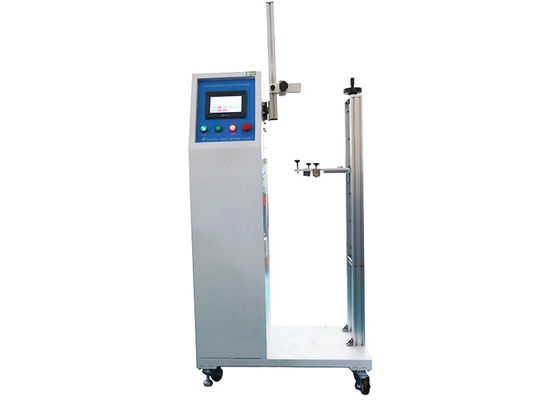

Perangkat Penyesuaian Pencahayaan Kontrol PLC Sesuai Dengan Iec60598 Klausul 4.14.3 Mudah Dioperasikan
Informasi produk:
Peralatan uji dirancang dan diproduksi sesuai dengan 4.14.3 IEC 60598-1, terutama digunakan untuk torsi perangkat penyesuaian lampu, dan uji tekuk lampu meja dengan kemiringan dan posisi yang dapat disesuaikan, lampu lantai dan lampu yang untuk profesional gunakan (seperti lampu plotter).
Perangkat uji dengan teknologi kontrol digital dan mekanisme penggerak.Sudut mundur dan tekuk, stroke peregangan, sudut rotasi, kecepatan uji dan siklus uji dapat diatur.Dengan penyelesaian tes, uji fungsi alarm kesalahan.Mudah digunakan dan dioperasikan.
Parameter teknik:
1. Tingkat tes dapat diatur, diatur mulai dari 0,1 hingga 10 kali / menit.
2. Sudut lentur dapat diatur, rentang ayunan garis vertikal di kedua sisi
0-180 °.
3. Tinggi pusat rotasi: 1200mm.
4. Jari-jari maksimum girasi bandul: R500mm.
5. Tindakan peregangan maksimum: 0-650mm.
6. Sudut aksi rotasi: 0-360 °.
7. Siklus uji dapat diatur, jumlah siklus berkisar 1-999999.
8. Perlengkapan dapat memenuhi berbagai sampel dalam kisaran standar kebutuhan pengujian.
9. Motor penggerak: Motor servo.
10. Pengontrol: Mitsubishi PLC.
11. HMI: antarmuka layar sentuh.
12. Dipandu seluruh antarmuka bahasa Inggris, mudah dioperasikan.
13. Beban: dengan terminal, terhubung secara eksternal ke beban (Beban adalah opsional, biaya tambahan).
Barang | Parameter |
tingkat tes | 0,1 hingga 10 kali / menit, dapat diatur |
sudut lentur | 0-180 ° |
Tinggi pusat rotasi | 1200mm |
Jari-jari maksimum girasi bandul | R500mm |
Stroke aksi peregangan maksimum | 0-650mm |
Sudut aksi rotasi | 0-360 ° |
Siklus tes | 1-999999, dapat diatur |
Mengendarai motor | Motor servo |
HMI | antarmuka layar sentuh |
Memuat | dengan terminal, terhubung secara eksternal ke beban (Beban adalah opsional, biaya tambahan). |
Deskripsi Standar:
4.14.3 Persyaratan untuk perangkat penyetel diberikan di bawah ini.
a) Alat penyetel dan alat penyetel, misalnya sambungan, alat pengangkat, braket penyetel atau tabung teleskopik, harus dikonstruksi sedemikian sehingga kabel senur atau kabel tidak ditekan, dijepit, rusak atau terpuntir sepanjang sumbu longitudinal lebih dari 360° selama operasi .
CATATAN : Jika luminer memiliki lebih dari satu sambungan, batas 360° berlaku untuk setiap sambungan jika sambungan tersebut tidak terlalu berdekatan.Setiap kasus perlu diadili berdasarkan kemampuannya sendiri.
Kesesuaian diperiksa dengan pengujian berikut:
Perangkat penyetel, dilengkapi dengan kabel atau kabel senur yang sesuai harus dioperasikan sesuai dengan Tabel 4.5.Siklus operasi adalah gerakan dari satu ekstrem jangkauan ke yang lain dan kembali ke posisi awal.Laju gerakan tidak boleh menyebabkan perangkat menjadi panas dan tidak boleh melebihi 600 siklus per jam.
Untuk sistem kontak elektromekanis, pengujian ini dilakukan bersamaan dengan pengujian sambungan listrik 4.11.6.
Kesesuaian diperiksa dengan inspeksi.
Setelah pengujian, tidak lebih dari 50% untaian dalam konduktor harus putus dan tidak boleh ada kerusakan serius pada insulasi, jika ada, dari senur fleksibel.Kabel atau kabel
harus dikenakan, dan harus memenuhi, tahanan insulasi dan uji tegangan tinggi yang ditentukan dalam Bagian 10.
Sambungan bola dan sejenisnya, di mana alat penjepit dapat disetel, diuji dengan sambungan hanya dijepit ringan untuk menghindari gesekan yang berlebihan.Jika perlu, area penjepitan diatur ulang selama pengujian.
Untuk alat penyetel yang terdiri dari tabung fleksibel, kisaran penyetelan untuk pengujian ini biasanya 135° di kedua arah dari vertikal.Namun, di mana penyesuaian ini tidak dapat dicapai tanpa menggunakan kekuatan yang tidak masuk akal, tabung fleksibel hanya ditekuk ke posisi di mana ia akan tetap dengan sendirinya.
b) Luminer dengan alat penyetel yang dimaksudkan untuk dipasang dalam jangkauan lengan, harus memungkinkan pengoperasian fungsi yang dimaksudkan tanpa merusak stabilitas luminer atau menyebabkan deformasi bagian mana pun dari konstruksi, atau menyebabkan cedera karena suhu di atas yang ditentukan pada Tabel 12.1.
Kesesuaian diperiksa dengan memanipulasi atau menangani luminer, dengan cara penyetelan seperti yang diharapkan untuk mewakili penggunaan normal dan dengan pengukuran suhu selama pengujian 12.4.
c) Untuk luminer yang dimaksudkan untuk dipasang dalam jangkauan lengan, ruang di sekitar alat penyetel apa pun, kecuali bukaan berkas cahaya, hingga 5 cm dari alat penyetel ke segala arah, harus memenuhi batas suhu untuk sarana
penyesuaian, seperti yang ditentukan dalam Tabel 12.1.Batas suhu yang sama berlaku juga untuk setiap sarana penyetelan yang menyala setelah penempatan bukaan berkas cahaya luminer.
Kesesuaian diperiksa dengan memposisikan bukaan berkas cahaya luminer dan dengan pengukuran suhu selama pengujian 12.4.
