Kontrol PLC LED Light Tester, 250v Self Ballasted Lampu Switch Daya Tahan Dan Sistem Uji Beban Terintegrasi

Nama merek:	HongCe
Nomor Model:	HK1504
Moq:	1 Set
harga:	Negotiatable
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	10 SET/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

calibration certificate (cost optional )

Sampel uji:

Saklar Lampu Self Ballasted 250v

Nilai tegangan digital:

0 ~ 300V

Tingkat operasi:

3 - 40 kali

Nilai daya digital:

0 ~ 9KW

Saluran Keluaran:

3 saluran

Stasiun:

3 stasiun pengujian independen

Kemasan rincian:

kayu lapis

Menyoroti:

peralatan pengujian cahaya

pengujian luminer

Deskripsi Produk

Kontrol PLC 250v Self Ballasted Lamp Switch Tes Daya Tahan Dan Sistem Pengemasan Terpadu Box

Standar: IEC60669-1: 2017 ayat 19.3 dan IEC60669-2-1: 2015 ayat 19.109

Parameter teknik:

Barang	Kandungan
Kekuasaan	Fase tunggal dengan ground AC220V ± 5% / 50Hz
Sistem kontrol industri yang cerdas	IPC: IPC-810E Perangkat lunak konfigurasi: E5 Osiloskop: Tektronix atau Agilent Modul akuisisi: banyak , WDH = 600 * 500 * 1450mm, penyemprotan bubuk elektrostatik permukaan
Ganti penguji daya tahan	Stasiun: 3 stasiun uji independen Sistem kontrol: Layar sentuh LCD 7-inci berwarna + PLC + motor servo, Ini memiliki antarmuka komunikasi, yang nyaman untuk penggunaan online atau komunikasi dengan perangkat lain (seperti berbagai beban), memungkinkan pengumpulan data dan statistik. Tes stroke: 0,1 ～ 100mm, dapat diatur sebelumnya Kecepatan tes: 0,1 ～ 200mm / s, dapat diatur sebelumnya Waktu Nyala / Mati: periode 'on' adalah (25 + 5 0)% dari total siklus dan periode 'off' (750 -5)%, 0,1 ～ 99,9 dapat disetel Laju pengoperasian: 3 - 40 kali dapat diatur, terkait dengan uji langkah, kecepatan uji, dan pengaturan waktu on / off Deteksi alarm: Sirkuit deteksi built-in, ketika produk terdeteksi tidak memenuhi syarat, ada alarm suara dan visual, dan ada petunjuk teks: 1) Ketika sakelar terikat, konduksi kontinyu terjadi; 2) Ketika sengatan listrik padam, itu tidak dapat dihubungkan; 3) Saat penghitungan tiba. Port koneksi beban: beban uji yang berbeda dapat dihubungkan sesuai kebutuhan, seperti beban lampu filamen tungsten, beban lampu ballasted eksternal, beban TV, beban induktif, beban kapasitif, beban motor dan sebagainya. Dimensi: W1250mm × D650mm × H1150mm ； Berat: 100kg.
Kotak beban lampu self-ballasted	Nilai tegangan digital: Rentang 0 ~ 300V, presisi 0,5, Nilai daya digital: 0 ~ 9KW, presisi 0,5 Saluran keluaran: 3 saluran (dua saluran 250W dan saluran lainnya 400W) Beralih nilai tegangan: 250V ~, tegangan input disesuaikan, Semua parameter operasi diatur pada 250V ~, termasuk W, I _puncak , I ² t, dan bentuk gelombang arus lonjakan arus. Dinilai 10A saat ini, 13A, 16A, 20A empat opsional Setiap perangkat menyediakan perangkat kontrol penutup (layar sentuh pilih fungsi "kalibrasi"), setiap kali berada dalam konduksi sudut 90 derajat, fungsi ini dapat digunakan untuk kalibrasi peralatan awal dan verifikasi pengukuran. Dengan fungsi proteksi aktif on / long off, waktu proteksi 1 ~ 99S dapat diatur, proteksi alarm shutdown.

Prinsip pengujian:

IEC60669-1: 2017 dan IEC60669-2-1: 2015, hanya untuk sakelar dengan voltase pengenal 250V.

Sirkuit kotak muatan harus sesuai dengan Gambar 12b dan ayat 19.3, dengan jembatan penyearah dan kapasitor.

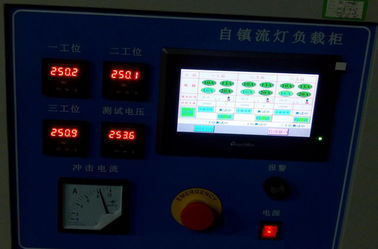

Tampilan perangkat: Power meter dan voltmeter pada perangkat untuk pemantauan.

Metode kalibrasi:

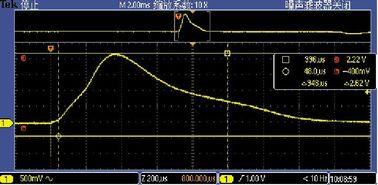

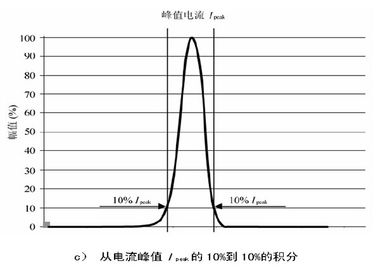

Proses pengujian manual dan metode kalibrasi: sakelar sampel dihubungkan ke terminal keluaran kotak muatan, osiloskop terhubung ke port kalibrasi, dan resistor standar 0,2-level (nilai resistansi 0,01 ohm) dihubungkan secara seri ke sakelar sirkuit, dan tegangan melintasi resistor standar dibaca oleh osiloskop, Rumus membagi tegangan dengan hambatan untuk mendapatkan arus (I = U / R = U / 0,01 = 100 * U), diagram gelombang pengukuran (GB16915 .1-2014 bentuk gelombang standar untuk referensi) adalah sebagai berikut:

Data yang diukur disalin ke komputer, dan sinyal tegangan sampel dihitung oleh perangkat lunak Excel. Bagilah voltase dengan tahanan sampel (0,01 ohm) untuk mendapatkan nilai arus terukur I = U / R = U / 0,01 = 100 * U.

Data bentuk gelombang 10A-100W ditunjukkan pada tabel berikut:

Untuk memastikan konsistensi dan stabilitas, data di atas membutuhkan lebih dari 5 pengukuran (termasuk dingin dan panas), nilai yang terukur berada dalam persyaratan standar.

Metode pengujian otomatis:

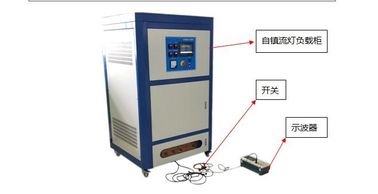

Pasang sampel sakelar untuk diuji ke penguji daya tahan sakelar, sehingga terminal sakelar terhubung dengan terminal keluaran kotak beban lampu ballasted, dan jalur sinyal komputer industri (osiloskop) terhubung ke port kalibrasi. Ketika penguji daya tahan sakelar dihubungkan ke manipulator penggerak perintah untuk membuat sakelar tertutup, gelombang saat ini yang dikirim oleh kotak muatan lampu self-ballasted dinyalakan pada sudut fase 90 °, dan komputer industri secara otomatis mengumpulkan puncak saat ini I _memuncak , I ² t, dan tegangan V, dan perhitungan otomatis, membandingkan data standar, memberikan penilaian kegagalan yang memenuhi syarat.
