| Tempat asal: | Cina |
| Nama merek: | HongCe |
| Sertifikasi: | calibration certificate(cost additional) |
| Nomor model: | HK1504 |
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Negotiatable |
| Kemasan rincian: | kayu lapis |
| Waktu pengiriman: | 45days |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 10 SET/bulan |
| Standar: | IEC60669 | Sampel uji: | Sakelar Lampu Self Ballasted |
|---|---|---|---|
| Kontrol: | Kontrol PLC | Stasiun: | 3 Stasiun |
| Uji Stroke: | 0,1 ～ 100mm | Speed Test: | 0,1 ～ 200mm / s |
| Cahaya Tinggi: | peralatan pengujian cahaya,pengujian luminer |
||
IEC60669-1 Saklar Lampu Ballasted Otomatis Kontrol PLC Kapasitas Pengujian Daya Sepenuhnya Otomatis
Perkenalan produk :
Perangkat ini cocok untuk kapasitas putus dan uji masa operasi normal sakelar yang dirancang untuk beban lampu ballasted mandiri. Sakelar yang ditujukan untuk beban lampu ballast diri (SBL) harus tahan, tanpa keausan berlebih atau efek berbahaya lainnya, tegangan listrik dan termal terjadi ketika mengendalikan sirkuit lampu balikan otomatis. Untuk memverifikasi apakah sakelar telah mempertahankan lengkung atau pengelasan pada kontak terjadi, fenomena adhesi kontak atau fenomena penutupan atau pemutusan jangka panjang, untuk menguji apakah keausan yang berlebihan atau konsekuensi berbahaya lainnya.
Sistem ini dirancang dan diproduksi sesuai dengan standar IEC60669-1: 2017 klausa 19.3 dan IEC60669-2-1: 2015 klausa 19.109. Ini adalah sistem uji otomatis sepenuhnya berdasarkan kesesuaian uji sakelar dengan voltase pengenal 250V, termasuk sistem kontrol industri yang cerdas (osiloskop bawaan), penguji daya tahan sakelar, dan kotak beban lampu self-ballasted. (Saklar dengan tegangan pengenal 130V perlu dikonfigurasikan secara terpisah dengan kotak beban lampu self-ballasted)
Fitur produk :

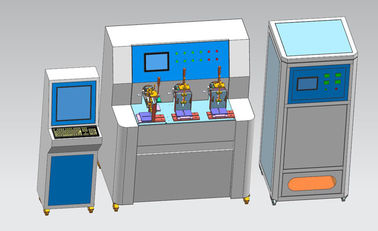

1. Sistem ini terdiri dari sistem kontrol industri yang cerdas, penguji daya tahan sakelar, dan kotak beban lampu self-ballasted. Di antara mereka, tester masa pakai sakelar dan kotak beban lampu balut otomatis dapat digunakan secara terpisah.

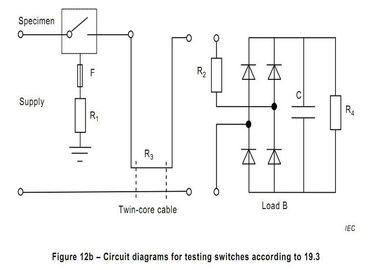

2. Sistem kontrol industri cerdas terutama untuk IEC60669-1: 2017 ayat 19.3, osiloskop bawaan, ketika sakelar lampu LED dihidupkan, ia dapat mengumpulkan tegangan, arus, nilai puncak saat ini, saya puncak dan nilai integral I 2 t dari rangkaian ini, dan dapat menampilkan bentuk gelombang saat ini. Dan melalui perhitungan sistem, dibandingkan dengan data standar, membuat penilaian yang berkualitas atau tidak memenuhi syarat.
3. Penguji hidup sakelar terdiri dari tiga mekanisme linier independen dan sistem kontrol listrik. Ini dapat digunakan untuk menguji kapasitas pembuatan dan pengereman dari sakelar linier (tombol, rocker, tipe kapal, sakelar) dan uji operasi normal. Mesin digerakkan oleh motor servo dan dikendalikan oleh PLC. Itu dapat mengatur waktu tes, kecepatan tes, periode 'on' (25 + 5 0%) periode 'off' (750 -5%) waktu dan uji stroke. Dengan port koneksi beban, beban uji yang berbeda dapat dihubungkan sesuai kebutuhan, seperti beban lampu filamen tungsten, beban lampu ballasted eksternal, beban TV, beban induktif, beban kapasitif, beban motor dan sebagainya.

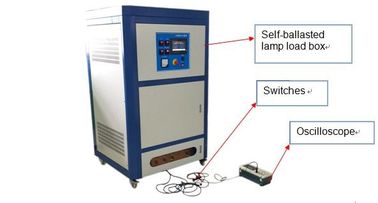

4. Self load ballasted telah ditetapkan dengan kondisi beban standar sebelum pengiriman. Selama tegangan uji disesuaikan dengan 250V ~, operator menekan tombol sakelar dengan arus pengenal yang sama dengan sakelar yang akan diuji, dan daya pengenalnya, bentuk gelombang impuls, I memuncak dan I 2 t memenuhi persyaratan yang sesuai dari standar. Seluruh mesin memiliki 3 saluran, hanya untuk sakelar dengan tegangan pengenal 250V, di mana dua saluran adalah 250W (IEC60669-1: 2017 ayat 19.3), dan saluran lainnya adalah 400W (IEC60669-2-1: 2015 klausa 19.109) . Self load ballasted ini memiliki mode kalibrasi dan port khusus kalibrasi, pelat penutup 90 derajat bawaan, terhubung dengan sistem kontrol industri, dapat menampilkan gelombang, nilai arus puncak I dan nilai energi I 2 t, sepenuhnya memenuhi persyaratan kalibrasi standar untuk peralatan .
Parameter teknik:
| Barang | Kandungan |
| Kekuasaan | Fase tunggal dengan ground AC220V ± 5% / 50Hz |
| Sistem kontrol industri yang cerdas | IPC: IPC-810E Perangkat lunak konfigurasi: E5 Osiloskop: Tektronix atau Agilent Modul akuisisi: banyak WDH = 600 * 500 * 1450mm, penyemprotan bubuk elektrostatik permukaan |
| Ganti penguji daya tahan | Stasiun: 3 stasiun uji independen Sistem kontrol: Layar sentuh LCD 7-inci berwarna + PLC + motor servo, Ini memiliki antarmuka komunikasi, yang nyaman untuk penggunaan online atau komunikasi dengan perangkat lain (seperti berbagai beban), memungkinkan pengumpulan data dan statistik. Tes stroke: 0,1 ～ 100mm, dapat diatur sebelumnya Kecepatan tes: 0,1 ～ 200mm / s, dapat diatur sebelumnya Waktu Nyala / Mati: periode 'on' adalah (25 + 5 0)% dari total siklus dan periode 'off' (750 -5)%, 0,1 ～ 99,9 dapat disetel Laju pengoperasian: 3 - 40 kali dapat diatur, terkait dengan uji langkah, kecepatan uji, dan pengaturan waktu on / off Deteksi alarm: Sirkuit deteksi built-in, ketika produk terdeteksi tidak memenuhi syarat, ada alarm suara dan visual, dan ada petunjuk teks: 1. Ketika saklar terikat, konduksi terus menerus terjadi; 2.When sengatan listrik terbakar, itu tidak dapat dihubungkan; 3. Saat penghitungan tiba. Port koneksi beban: beban uji yang berbeda dapat dihubungkan sesuai kebutuhan, seperti beban lampu filamen tungsten, beban lampu ballasted eksternal, beban TV, beban induktif, beban kapasitif, beban motor dan sebagainya. Dimensi: W1250mm × D650mm × H1150mm ； Berat: 100kg. |

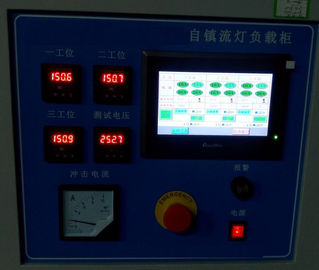

| Kotak beban lampu self-ballasted | Nilai tegangan digital: Rentang 0 ~ 300V, presisi 0,5, Nilai daya digital: 0 ~ 9KW, presisi 0,5 Saluran keluaran: 3 saluran (dua saluran 250W dan saluran lainnya 400W) Beralih nilai tegangan: 250V ~, tegangan input disesuaikan, Semua parameter operasi diatur pada 250V ~, termasuk W, I puncak , I 2 t, dan bentuk gelombang arus lonjakan arus. Dinilai 10A saat ini, 13A, 16A, 20A empat opsional Setiap perangkat menyediakan perangkat kontrol penutup (layar sentuh pilih fungsi "kalibrasi"), setiap kali berada dalam konduksi sudut 90 derajat, fungsi ini dapat digunakan untuk kalibrasi peralatan awal dan verifikasi pengukuran. Dengan fungsi proteksi aktif on / long off, waktu proteksi 1 ~ 99S dapat diatur, proteksi alarm shutdown. |
| Gunakan lingkungan | Suhu 5 ~ 40 ° C, kelembaban relatif 20 ~ 90% RH, tekanan atmosfer 80 ~ 106kpa. Tidak ada getaran yang parah, tidak ada gangguan elektromagnetik, tidak ada debu, gas korosif, disipasi panas yang baik. |
