| Tempat asal: | Cina |
| Nama merek: | HongCe |
| Sertifikasi: | Calibration certificate(cost additional) |
| Nomor model: | HT-I02T |
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Negotiatable |
| Kemasan rincian: | Aluminium kotak |
| Waktu pengiriman: | 30 hari |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 10 sets per bulan |
| Sendi 1: | 30 ± 0,2 | Sendi 2: | 60 ± 0,2 |
|---|---|---|---|
| Panjang jari: | 80 ± 0,2 | Ujung jari untuk membingungkan: | 180 ± 0,2 |
| Silinder: | R2 ± 0,05 | Bulat: | R4 ± 0,05 |
| Cahaya Tinggi: | peralatan pengukuran audio,peralatan uji jatuh |
||
IEC 60065: 2014 klausa 9.1.1.3 Probe uji B
Standar
Sesuai dengan IEC 60065: 2014 klausa 9.1.1.3, 13.4, IEC 61032 uji probe B, gambar 2, IEC60950 angka 2A, IEC60884, IEC60335, UL507, dan UL1278 gambar 8.4.
Aplikasi:
Probe ini dimaksudkan untuk memverifikasi perlindungan dasar terhadap akses ke bagian berbahaya. Ini juga digunakan untuk memverifikasi perlindungan terhadap akses dengan jari.
Sampel uji:
Bagian langsung enklosur atau bagian mekanis yang mudah diakses.
Fitur:
Probe jari uji ini terdiri dari dito, jari, pangkal dan pegangan berinsulasi yang mensimulasikan karakteristik tangan manusia. Ini memiliki dua sendi bergerak, yang dapat melengkung pada 90 °. Dapat disesuaikan: dapat digunakan untuk uji kejut listrik ketika dilengkapi dengan colokan pisang pluggable dan konektor amphenol di ujung pegangan, atau digunakan untuk uji perlindungan penutup ketika membuka lubang ulir M6 di ujung pegangan (terhubung dengan tarik dan dorong dynamometer).
Parameter (mm):
| Model | HT-I02 | HT-I02A | HT-I02B | HT-I02T |
| Nama | Jari Uji Standar | Circular Baffle Test | Jari Baffle Uji Besar | Jari Uji Standar Dengan Kekuatan |
| Sendi 1 | 30 ± 0,2 | 30 ± 0,2 | 30 ± 0,2 | 30 ± 0,2 |
| Sendi 2 | 60 ± 0,2 | 60 ± 0,2 | 60 ± 0,2 | 60 ± 0,2 |
| Panjang jari | 80 ± 0,2 | 80 ± 0,2 | 100 ± 0,2 | 80 ± 0,2 |
| Ujung jari untuk membingungkan | 180 ± 0,2 | 180 ± 0,2 | ---- | 180 ± 0,2 |
| Berbentuk silinder | R2 ± 0,05 | R2 ± 0,05 | R2 ± 0,05 | R2 ± 0,05 |
| Bulat | R4 ± 0,05 | R4 ± 0,05 | R4 ± 0,05 | R4 ± 0,05 |
| Sudut bevel pemotongan ujung jari | 37 o 0 -10 ′ | 37 o 0 -10 ′ | 37 o 0 -10 ′ | 37 o 0 -10 ′ |
| Lancip ujung jari | 14 o 0 -10 ′ | 14 o 0 -10 ′ | 14 o 0 -10 ′ | 14 o 0 -10 ′ |
| Uji diameter jari | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 | Ф12 0 -0,05 |
| Diameter bagian AA | Ф50 | Ф50 | ---- | Ф50 |
| Lebar bagian AA | 20 ± 0,2 | ---- | ---- | 20 ± 0,2 |
| Diameter penyekat | Ф75 ± 0,2 | Ф75 ± 0,2 | Ф125 ± 0,2 | Ф75 ± 0,2 |
| Ketebalan penyekat | 5 ± 0,5 | 5 ± 0,5 | ---- | 5 ± 0,5 |
| Memaksa | ---- | ---- | ---- | Dengan kekuatan 10N, 20N, 30N |
| Standar yang diterapkan | IEC61032-1 | IEC60335-1 | IEC60335-2-14 | IEC60529-1 |

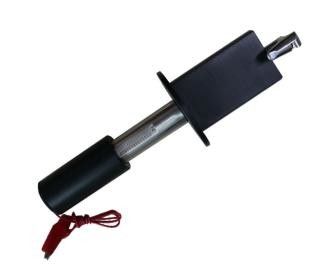

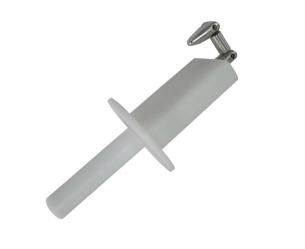

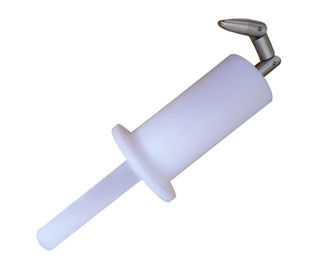

Gambar untuk referensi :
