Kontrol Listrik Peralatan Uji Perlindungan Jalan Masuk Kendaraan Sistem Uji Percikan Air Di Bawah 0 - 4 ° C

ISO16750.4 Klausul 5.4 Kendaraan Jalan Raya Sistem Uji Percikan Air Splash 3s Di Bawah 0-4 ° C Ke Lingkungan Simulasi

A. Pendahuluan SISTEM:

Ini sesuai dengan ISO16750.4 ayat 5.4: Uji kejut air es, Digunakan untuk Pengujian Keselamatan Untuk Simulasi Lingkungan Sistem Listrik dan Elektronik yang mungkin terkena percikan air pada berbagai kendaraan jalan.

B. parameter teknis:

Pengantar desain struktural

Produk ini terbuat dari bahan berkualitas tinggi, diproses dengan peralatan pemrosesan canggih, dan permukaan casing luarnya disemprotkan, indah dan rata. Warnanya terkoordinasi, lengkungan dirancang, dan garis-garisnya halus dan alami. Liner dirancang untuk menjadi ruang terbatas selama bekerja dan terbuat dari stainless steel impor berkualitas tinggi. Tempat pengambilan sampel dalam ruangan dan aksesori aksesori lainnya terbuat dari stainless steel, dengan desain dan daya tahan yang masuk akal. Di bawah premis kepatuhan pada standar nasional, peralatan lebih praktis dan mudah dikendalikan berdasarkan stabilitas semua aspek. Selain itu, perangkat ini memiliki karakteristik instalasi yang mudah, operasi yang sederhana, dan perawatan rutin yang mudah.

1. Casing luar peralatan terbuat dari pelat baja galvanis CNC alat mesin berkualitas tinggi, dan permukaan casing luar disemprotkan, yang lebih halus dan indah.

2. Tangki bagian dalam adalah SUS316 panel cermin stainless steel berkualitas tinggi; untuk memfasilitasi daur ulang media uji dan pembersihan setelah Zui, bagian bawah studio peralatan dirancang sebagai corong;

3. Pembersihan peralatan: Ada beberapa kepala semprotan pembersih anti korosi suhu tinggi di dalam studio peralatan. Setelah program peralatan selesai, solenoid valve dibuka, dan nozzle pembersih yang terhubung dengan air ledeng adalah studio cuci multi-arah;

4. Perangkat penggerakkan nosel: Nosel dipasang pada braket atas dan bawah dengan lapisan isolasi termal. Ketika suhu tinggi, braket bergerak keluar dari ruang kerja dan bergerak cepat ke ruang kerja selama penyemprotan;

5. Flowmeter: Flowmeter elektronik digunakan untuk mengukur aliran aliran air uji, yang dapat mengontrol, menyesuaikan, menampilkan, dan mengakumulasi aliran. Keluaran 4 ~ 20mADC sinyal melalui konverter, hubungkan dengan pengontrol pusat, dikontrol olehnya dan ditampilkan;

6. Bahan isolasi: high-density fiberglass kapas untuk memastikan kinerja isolasi dan mempertahankan suhu ruangan yang stabil;

7. Pintu dilengkapi dengan jendela transparan untuk mengamati perubahan sampel dalam ruangan. Jendela pengamatan terbuat dari kaca tempered multi-layer berongga;

8. Sistem pencampuran mengadopsi motor kipas sumbu panjang dan impeller multi-sayap stainless steel tahan-suhu tinggi untuk mencapai siklus difusi vertikal konveksi vertikal, sehingga suhu dan kelembaban di laboratorium seragam dan stabil;

9. Strip penyegelan berkekuatan tinggi berlapis ganda yang tahan suhu tinggi digunakan antara pintu dan kabinet untuk memastikan penyegelan area pengujian. Bahan pintu bagian dalam dari pintu terbuat dari stainless steel, dan pegangan pintu dibuat tanpa reaksi, yang membuat operasi lebih mudah;

10. Lubang uji (sisi kiri mesin) dapat digunakan untuk kabel daya uji eksternal atau kabel sinyal (aperture 50mm);

11. Sistem pompa dan pendinginan peralatan dipasang di bagian bawah, dan kompresor diimpor dari merek Taikang di Prancis untuk memastikan efek dan keandalan pendinginan.

12. Pasang roda bergerak PU posisi tetap berkualitas tinggi di bagian bawah mesin, yang dapat dengan mudah memindahkan mesin ke posisi yang ditentukan dan memperbaiki kastor setelah Zui;

13. Bagian kontrol peralatan dirancang di sisi kanan peralatan. Ini didistribusikan dengan pengontrol suhu, sakelar kontrol, tangki air, dll. Mudah dioperasikan, sederhana dan mudah dirawat.

Kontrol sirkuit dan sistem perlindungan

Dengan pengontrol layar sentuh LCD 7-inci, kontrol PLC masing-masing dapat mengontrol suhu, pompa dan aliran dan waktu pengujian; Alirannya langsung ditampilkan di layar sentuh.

1. Mengimpor komponen;

2. Tidak ada saklar perlindungan sekering;

3. Kelebihan, kebocoran, blok terminal sepenuhnya berselubung;

4. Dengan shutdown otomatis dan perlindungan lainnya;

Sistem pendingin

1. Kompresor: France Taikang sepenuhnya tertutup;

2. Metode pendinginan: pendinginan mekanis;

3. Mode kondensasi: pendinginan udara paksa;

4. Refrigerant: R404A (ramah lingkungan);

5. Keseluruhan pipa sistem diuji untuk uji kebocoran ventilasi dan tekanan 48 jam;

6. Sistem pemanas dan pendingin sepenuhnya independen;

7. Internal tabung tembaga pendingin spiral;

8. Evaporator lereng;

9. Filter kering, jendela aliran refrigeran, katup perbaikan, pemisah minyak, katup solenoid dan tangki penyimpanan cairan semua bagian asli yang diimpor;

Ketentuan Penggunaan

1. Temperatur sekitar: 5 ° C ~ +32 ° C

2. Kelembaban ambien: ≤85%

3. Persyaratan daya: AC380 (± 10%) V / 50HZ sistem lima kawat tiga fase

4. Kapasitas pra-instal: sekitar 16KW

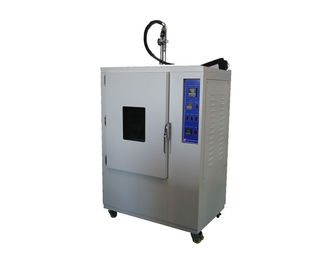

Gambar untuk referensi:
