Suhu: | 23 ℃ ± 2 ℃ | Di dalam Radius: | 80M ± 2M |
---|---|---|---|
Tinggi silinder pembakaran: | 450mm | Diameter penutup lubang aliran hingga: | 40 ± 1 MM |
Laju aliran gas buang: | 90MM / S. | Manik-manik kaca: | 3-5 mm |
Cahaya Tinggi: | iec testing equipment,laboratory test equipment |

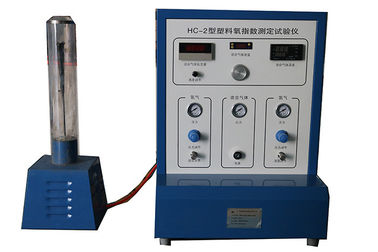

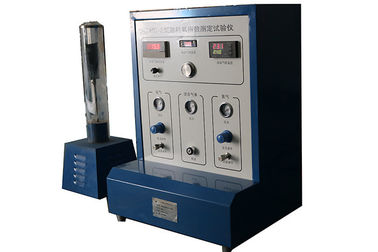

Peralatan Uji Metode Indeks Oksigen Plastik ISO4589-1 Mesin Uji Perilaku Pembakaran
Standar
Hal ini didasarkan pada ISO4589-1 Plastik-penentuan perilaku pembakaran oleh oksigen indeks-part1: Panduan dan ISO4589-1 Plastik-penentuan perilaku pembakaran oleh oksigen indeks-part1: Uji suhu-lingkungan.
Aplikasi
Peralatan ini cocok untuk pengujian pembakaran indeks oksigen dan spesimen yang ketebalan spesimennya kurang dari 10.5mm dapat berdiri tegak dan self-braced dalam aliran campuran oksigen dan nitrogen di bawah kondisi uji yang ditentukan. Tempat pengujian di mana indeks konsentrasi oksigen minimum yang diperlukan untuk pembakaran sampel dipertahankan. Hal ini juga berlaku untuk sampel dengan densitas yang jelas lebih besar dari 100kg / m bahan padat homogen, bahan laminasi atau bahan busa, dan beberapa bahan busa yang densitas jelas kurang dari 100kg / m dalam aliran campuran oksigen dan nitrogen di bawah kondisi pengujian yang ditentukan. tempat uji di mana indeks konsentrasi oksigen minimum yang diperlukan untuk pembakaran sampel dipertahankan.
Parameter
Suhu Ambient | 23 ℃ ± 2 ℃ |
The Combustion Cylinder | Ditempatkan Dalam Tangki Tertutup |
Tinggi silinder pembakaran | 450MM |
Di dalam Radius | 80 jt ± 2 jt |
Diameter penutup lubang aliran hingga | 40 ± 1 mm |
Laju aliran gas buang | 90MM / S. |
Manik-manik kaca | 3-5 mm |
Suhu aliran campuran nitrogen | 23 ℃ ± 2 ℃ |
Laju aliran campuran Gas dalam silinder Pembakaran | 40 ± 2 |
Temperatur campuran gas dalam silinder pembakaran | 23 ℃ ± 2 ℃ |
Instalasi
1. Pengguna harus membaca standar ISO4589-1 dengan hati-hati, memahami dan menguasai persyaratan berbagai indeks uji dalam standar, memahami komposisi peralatan, dan mengetahui bagaimana peralatan memenuhi persyaratan parameter.
Dalam pengujian ini, penyesuaian metode dan parameter operasi operator memiliki pengaruh besar pada hasil pengujian. Penguji harus membaca standar dengan hati-hati dan beroperasi secara ketat sesuai dengan persyaratan dan langkah-langkah standar untuk membuat pengujian dapat diulang.
Dalam pengujian ini, penyesuaian metode dan parameter operasi operator memiliki pengaruh besar pada hasil pengujian. Penguji harus membaca standar dengan hati-hati dan beroperasi secara ketat sesuai dengan persyaratan dan langkah-langkah standar untuk membuat pengujian dapat diulang.
2. Kotak kontrol peralatan sampel ditempatkan pada meja operasi yang sesuai dan silinder pembakaran ditempatkan dalam kotak tertutup dengan kipas buang. Hubungkan silinder pembakaran dan termokopel dalam kotak kontrol dan sambungan tabung pemanas listrik, garis sambungan antara pendingin semikonduktor dan kotak kontrol, Sambungkan kotak kontrol power supply 220V.
3. Sebuah tabung karet digunakan untuk menghubungkan ujung tekanan rendah katup pelepas tekanan pada silinder oksigen ke antarmuka pada kotak kontrol, dan hubungan antara ujung tekanan rendah katup pelepas tekanan pada silinder nitrogen dan antarmuka pada kotak kontrol. Pipa plastik dengan attachment acak 8MM digunakan untuk menghubungkan antarmuka cepat di kotak kontrol dan di bawah silinder pembakaran.
4.Masukkan kepala sensor suhu thermocouple (sekitar 2mm diameter kawat biru) ke dalam lubang kecil di pelat aluminium di bawah silinder.

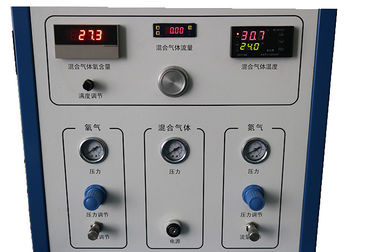

5. Ketika catu daya peralatan dihidupkan, sensor suhu, pemanasan dan sistem pendingin bekerja secara otomatis, dan suhu silinder pembakaran mencapai 23 ℃ ± 2 ℃. Dapat memutar oksigen pada panel kontrol dan menyesuaikan tombol tekanan dari peredam tekanan nitrogen, dan amati pengukur tekanan pada panel untuk membuat oksigen pada panel dan pengukur tekanan nitrogen 0,1MP.
6. Pelat yang acak berlubang piring dan mesh logam dipasang ke dalam silinder pembakaran. Untuk manik-manik kaca manusia, instal lapisan atas pelat logam berpori mesh. Menurut sampel yang akan diuji, pilih perlengkapan sampel yang sesuai untuk dipasang pada batang pendukung yang akan digunakan.
Penentuan laju aliran Total gas campuran
7. Standar menetapkan bahwa laju alir campuran gas dalam silinder pembakaran adalah 40 ± 2 mm / s.
Formula untuk menghitung laju aliran total gas campuran: Q = VS
Dalam rumus: Q: laju aliran gas campuran V: kecepatan gas campuran S: luas penampang silinder pembakaran
Diameter silinder pembakaran peralatan adalah 80 mm.
Q = 0,04²xπx0,04x60x1000 = 12,05 ± 0,6 L / MIN
(jika diameter silinder berubah, laju alir total campuran perlu dihitung ulang)
8. Sesuaikan knob penyetel oksigen, buat aliran oksigen ke 12.05L / MIN di bawah tekanan 0.1MP. Nilai indikasi Flowmeter massa adalah 12.05. Ketika suhu pada termometer stabil pada 23 ℃ ± 2 ℃, nilai yang menunjukkan meter konten oksigen harus disesuaikan ke 99,8-99.9, yang dapat disesuaikan oleh resistansi variabel kecil pada tabel kandungan oksigen dengan pembuka kecil lampiran acak.
Dengan mematikan tombol pengatur oksigen dan membuka kenop penyetel nitrogen, laju aliran nitrogen dapat mencapai 12,05 L / mnt di bawah tekanan 0,1 MP, yaitu, nilai yang menunjukkan Flowmeter massa adalah 12,05. Ketika suhu pada termometer stabil pada 23 ℃ ± 2 ℃, nilai meter konten oksigen harus dinyatakan sebagai 0-0.1.
Pemeriksaan
1. Siapkan 15 atau lebih sampel sesuai standar.
Persiapan Sampel
Persiapan sampel material Self-braced
Menggunakan pisau dumbbell pelengkap acak untuk memotong bahan penyangga diri yang perlu diuji ke dalam 15 bagian atau lebih dengan mesin meninju atau menggunakan metode lain untuk memotong 15 lembar material yang didukung sendiri atau lebih untuk digunakan.
Persiapan sampel material non-self-braced
Potong sampel bahan yang tidak berpihak sendiri menjadi 15 buah atau lebih dari 140x50mm spesimen dengan gunting atau metode lainnya.
2. Pilih perlengkapan spesimen yang sesuai dengan standar dan pasang ke rangka dukungan di silinder pembakaran.
3.Instal spesimen, tutup tabung gelas, dan tutup ujung atas penutup aliran.
4. Menurut program uji, campuran gas dengan laju aliran 12 L / MIN, tekanan oksigen pada panel kontrol dan tekanan nitrogen adalah 0,1 MP. Laju aliran oksigen dan nitrogen ditentukan oleh indeks oksigen yang dikenal dan tidak dikenal dari mencicipi.
Ketika indeks oksigen dari bahan diketahui dan perlu dikonfirmasi oleh pembakaran dan jika indeks oksigen yang diketahui adalah 25, menurut standar, panjang nyala api yang menyebar ke bawah dicatat oleh stopwatch. Jika waktu penyebaran tidak cukup atau api padam di jalan, oksigen harus ditingkatkan, dan nitrogen harus ditingkatkan.
Ketika indeks oksigen dari bahan tidak diketahui, maka perlu dimulai dengan indeks oksigen 18:
Ambil nilai kandungan oksigen awal sebagai 18,0, laju alir total gas campuran adalah 12,05 L / menit. Amati suhu pengontrol pada panel kontrol apakah jika berada pada 23 ℃ ± 2 ℃, suhu gas campuran stabil hingga 23 ℃ ± 2 ℃, dan sampel dinyalakan setelah 30 S. Sesuai dengan standar, panjang nyala api yang menyebar ke bawah dicatat oleh stopwatch. Jika waktu penyebaran tidak cukup atau api padam di jalan, oksigen harus ditingkatkan, dan nitrogen harus ditingkatkan.
5.Hal ini diamati apakah indikasi suhu termometer pada panel kontrol pada 23 ℃ ± 2 ℃. Jika suhu lebih rendah dari 23 ℃ ± 2 ℃, tombol pemanas harus dibuka untuk memanaskan campuran gas, sehingga campuran gas dapat dinyalakan pada 23 ℃ ± 2 ℃ .Jika suhu campuran gas adalah 23 ℃ ± 2 ℃, sampel harus dinyalakan setelah 30 S.
6. Sebuah pengapian dengan nozzle nd2mm dipasang (tangki butana harus dibeli oleh pengguna). Sesuaikan jumlah gas di area butana dan nyalakan api nozzle sehingga panjang nyala api adalah 16 ± 4 mm dan spesimen dinyalakan sesuai dengan metode dan waktu yang ditentukan oleh standar.
7. Jika spesimen tidak dapat dinyalakan, tingkatkan aliran oksigen, atau kurangi aliran nitrogen pada saat yang bersamaan. Sebagaimana disyaratkan oleh standar, meningkatkan konsentrasi oksigen dari campuran. Apakah oksigen ditambahkan atau dikurangi, jumlah nitrogen yang sama harus dikurangi atau ditingkatkan secara bersamaan untuk memastikan bahwa laju alir total campuran dipertahankan pada 12,05 L / menit.
8. Membakar: Setelah dinyalakan, waktu pembakaran direkam dengan stopwatch dan panjang pembakaran diamati, dan kinerja pembakaran dari sampel tunggal dievaluasi sesuai dengan standar.
9. Tentukan peningkatan atau penurunan konsentrasi oksigen gas campuran berdasarkan uji tunggal, dan lanjutkan dengan pengujian berikutnya.
10. Sesuai dengan persyaratan dan langkah-langkah standar, selesaikan pengujian sampel yang tersisa, hitung nilai K, dan sesuai dengan standar deviasi sampel.
Diagram skematik listrik (gambar terlampir)
