Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Standar: | IEC60884 | Stasiun: | stasiun tunggal |
---|---|---|---|
Beban: | 4N | stroke: | 9 mm |
Sampel uji: | isolasi lengan | Tingkat pengabaian: | 30 gerakan per menit |
Cahaya Tinggi: | socket tester,electrical plug tester |
IEC60884 Ayat 24.7 Lengan Isolasi Pin Plug Uji Abrasi Peralatan Peralatan Uji IEC
Standar: IEC 60884-1 2013 pasal 24.7 dan angka 28, BS1363-1 angka 9
Aplikasi: Perangkat ini digunakan untuk menguji kekuatan tahan abrasi lengan insulasi pin pin
Sampel uji: Isolasi Lengan pin pin
Fitur: Perangkat terdiri dari penempatan horizontal balok dan gerakan linier dari kursi fixture, dimana balok berakhir dengan kawat baja berdiameter 1mm pendek dibengkokkan ke kepala berbentuk U (bentuk U dari dua tegak lurus pada balok), Bagian bawah berbentuk U adalah bagian linier 6mm. Kompreskan hemsel 6mm pada selongsong insulasi steker, motor menggerakkan jepitan jepitan baut pemasangan untuk melakukan gerakan reciprocating bolak-balik, melakukan uji abrasi pada selongsong insulasi pin pin.
Parameter :
Barang | Parameter |
Sumber Daya listrik | AC220V 50Hz |
Stasiun | Stasiun tunggal |
Waktu uji | 1 ~ 999999, preset |
Tingkat abrasi | 30 gerakan per menit |
Beban | 4N |
Pukulan | 9mm, sekitar 7mm goresan pada lengan insulasi |
Kabel baja | Diameter 1mm, panjang efektif 6mm |

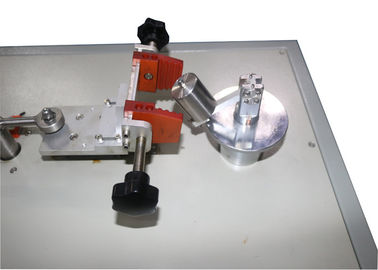

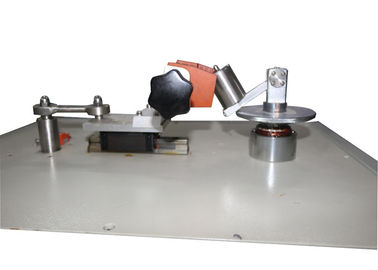

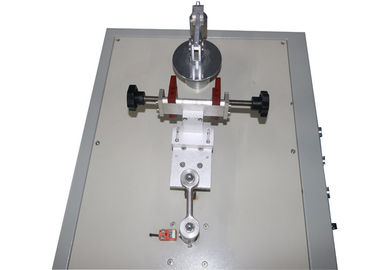

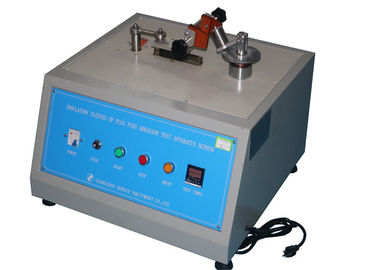

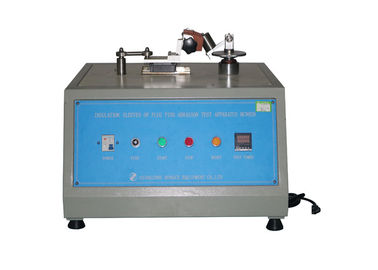

Gambar untuk referensi:
Deskripsi standar:
Pin pin yang disertakan dengan lengan insulasi dikenakan uji berikut dengan alat seperti ditunjukkan pada gambar 28.
Alat uji terdiri dari balok horisontal yang dilipat. Yang diputar tentang titik tengahnya, Panjang kawat baja pendek, diameter 1 mm dan dibengkokkan ke bentuk U, dasar U lurus, melekat secara kaku, pada kedua ujungnya. , ke salah satu ujung balok, sehingga bagian lurus proyek di bawah balok dan sejajar dengan poros ogre pivot balok.
Steker dipegang oleh penjepit yang sesuai sedemikian posisi bahwa bagian lurus dari kawat baja terletak pada pin PIN, tegak lurus terhadapnya. Pin PIN miring ke bawah pada sudut 10 ° sampai horizontal.
Balok itu terisi sedemikian rupa sehingga kabelnya mengeluarkan tenaga 4N pada pinnya.
Steker dipindahkan ke belakang dan ke depan dalam arah horisontal di bidang sumbu balok, sehingga kawat menggosok sepanjang pin, Panjang ogre pinnya jadi abraded kira-kira 9mm, yang kira-kira 7mm berada di atas lengan insulasi. , pergerakan ogre nomor 20000 (10000 di setiap arah) dan laju operasi 30 pergerakan per menit.
Tes dilakukan pada satu pin dari masing-masing spesimen.
Setelah pengujian, pin harus menunjukkan tidak ada kerusakan yang dapat mempengaruhi keselamatan atau mengganggu penggunaan steker lebih lanjut, khususnya, lengan insulasi tidak boleh mengalami tusukan atau robek.
