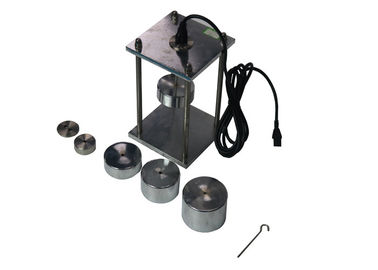

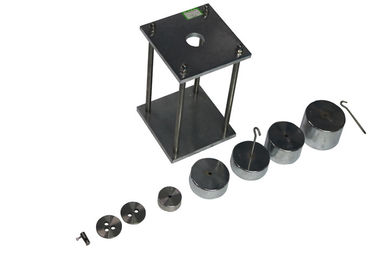

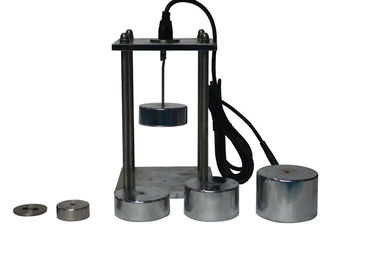

Pemasangan Tusuk Soket Pin Stasiun Tunggal, Ayat 24 Gambar 30 Peralatan Uji IEC

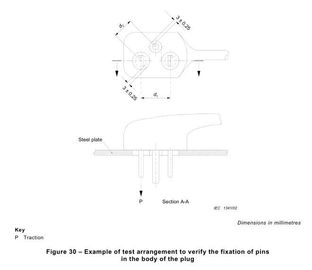

IEC60884 Klausul 24 Ayat 24.10 Gambar 30 Peralatan Pengujian Pin Fixed Stasiun Tunggal Pada Tubuh Tester Plug

Standar: IEC 60884-1 2013 pasal 24.10 dan angka 30

Aplikasi: Perangkat ini digunakan untuk memverifikasi fiksasi pin pada bodi steker

Contoh uji: pasang pin

Fitur: Sesuai dengan persyaratan standar, untuk memverifikasi fiksasi pin di bodi steker

Parameter :

1. Sebelum penggunaan pertama, pengguna harus terbiasa dengan standar yang relevan agar lebih efektif dan tepat menggunakan alat uji dan menyelesaikan pengujian.

2. Steker diposisikan di pelat baja sedemikian rupa sehingga pusat lingkaran membatasi pin sesuai dengan pusat lubang. Kemudian masukkan steker uji ke soket ke arah sumbu longitudinal pin. Setelah itu, steker ditempatkan di lemari pemanas dengan suhu (70 ± 2) ° C, 1 jam setelah, gaya tarik diterapkan di dalam lemari pemanas.

3. Pilih fixture penjepitan sesuai dengan bentuk steker, dan buatlah terhubung erat dengan stekernya (pastikan tidak ada longgar saat mengulurkan gaya tarik)

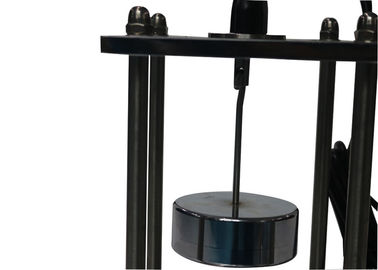

4. Pilih gaya tarik beban sesuai dengan gaya penarikan maksimum seperti yang diberikan pada tabel 16 (dapat dicapai dengan superposisi), beratnya dihubungkan pada ring penjepit, pegangan dengan hati-hati, dan jangan menghasilkan tegangan ledakan.

5. Gaya diaplikasikan pada masing-masing steker pin selama 1 menit, setelah pengujian, steker dibiarkan mendingin sampai suhu sekitar dan harus diverifikasi bahwa perpindahan pin steker pada bodi steker sebaiknya tidak berlebih 1 mm.

6. Perhatikan pembersihan perangkat dan perawatan soket setelah tes selesai.
