Peralatan pengujian cahaya PLC

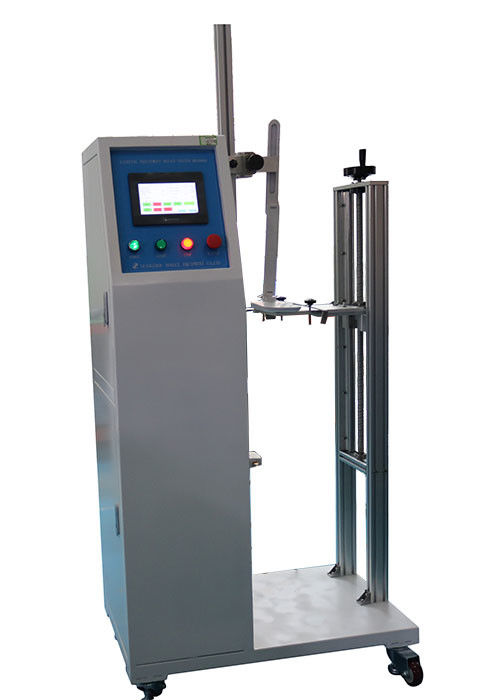

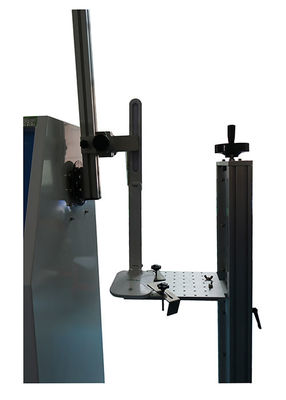

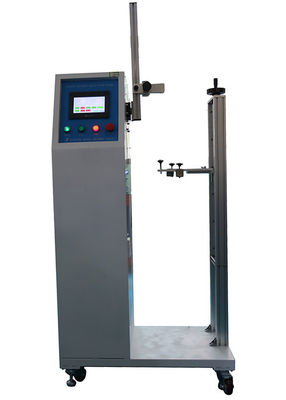

Perubahan Penampilan Peralatan Pengujian Cahaya Lentera Perangkat Penyesuaian IEC60598-1 R500mm

Informasi Produk:

Perangkat ini digunakan untuk mendeteksi perangkat penyesuaian, dan sesuai dengan klausul 4.14.3 IEC60598-1.
Perangkat penyesuaian, dilengkapi dengan kabel atau tali yang sesuai, harus dioperasikan sesuai dengan tabel berikut. Satu siklus pengoperasian adalah gerakan dari satu ekstrem rentang ke ekstrem lainnya dan kembali ke posisi awal. Laju gerakan tidak boleh menyebabkan perangkat memanas secara signifikan dan tidak boleh melebihi 600 siklus per jam.
Untuk perangkat penyesuaian yang terdiri dari tabung fleksibel, rentang penyesuaian untuk pengujian ini biasanya 135° di kedua arah dari vertikal. Namun, jika penyesuaian ini tidak dapat dicapai tanpa menggunakan kekuatan yang tidak wajar, tabung fleksibel hanya ditekuk ke posisi di mana ia akan tetap dengan sendirinya.


Parameter Teknis:

1. Laju pengujian dapat diatur, pengaturan mulai dari 0,1 hingga 10 kali / menit.

2. Sudut tekukan dapat diatur, rentang ayunan garis vertikal di kedua sisi

0-180°.

3. Tinggi pusat rotasi: 1200mm.

4. Jari-jari girasi maksimum pendulum: R500mm.

5. Langkah maksimum aksi peregangan: 0-650mm.

6. Sudut aksi rotasi: 0-360°.

7. Siklus pengujian dapat diatur, jumlah siklus berkisar 1-999999.

8. Perlengkapan dapat memenuhi berbagai sampel dalam rentang standar kebutuhan pengujian.

9. Motor penggerak: Servo motor.

10. Pengontrol: Mitsubishi PLC.

11. HMI: antarmuka layar sentuh.

12. Antarmuka seluruh bahasa Inggris yang dipandu, mudah dioperasikan.

13. Beban: dengan terminal, Terhubung secara eksternal ke beban (Beban bersifat opsional, biaya tambahan).

Informasi Standar:

4.11.6Sistem kontak elektro-mekanis harus tahan terhadap tegangan listrik yang terjadi dalam penggunaan normal.

Kepatuhan diperiksa dengan memaparkan sistem kontak elektro-mekanis ke 100 operasi pada kecepatan yang sesuai dengan penggunaan praktis (suatu operasi adalah membuat atau memutuskan

kontak). Pengujian dilakukan dengan a.c. pada tegangan terukur, dan arus pengujian harus 1,25 kali arus terukur dari sistem kontak listrik. Faktor daya beban harus sekitar 0,6, kecuali jika arus terukur yang berbeda ditandai untuk beban resistif, dalam hal ini faktor daya beban harus satu.

Jika sebuah luminer ditandai untuk beban resistif dan induktif, ia harus dikenakan pengujian pada faktor daya satu dan 0,6.

Sebelum dan sesudah pengujian, sistem kontak elektro-mekanis harus dibebani dengan 1,5 kali arus terukur, dan penurunan tegangan di setiap kontak tidak boleh melebihi 50 mV.

Setelah penyelesaian pengujian ini, sistem kontak elektro-mekanis harus tahan terhadap pengujian kekuatan listrik yang dilakukan sesuai dengan 10.2.

Setelah pengujian, sampel harus menunjukkan:

– tidak ada keausan yang mengganggu penggunaan lebih lanjut mereka;

– tidak ada kerusakan pada penutup atau penghalang;

– tidak ada kelonggaran sambungan listrik atau mekanis.

Untuk sistem kontak elektro-mekanis, pengujian mekanis 4.14.3 dilakukan secara bersamaan dengan pengujian listrik ini.

Pengujian pada perangkat penyesuaian:
