Tempat asal: | Cina |
Nama merek: | HongCe |
Sertifikasi: | Calibration Certificate(cost additional) |
Nomor model: | HAI-1 |
Kuantitas min Order: | 1 Set |
---|---|
Harga: | Negotiatable |
Kemasan rincian: | kayu lapis |
Waktu pengiriman: | 30 hari |
Syarat-syarat pembayaran: | L/C, T/T |
Serangan busur saat ini: | 33A | Tegangan Arc Arc: | 220-240 v |
---|---|---|---|
Kecepatan lari elektroda: | 254mm / s ± 25mm / s | Frekuensi serangan busur: | 40 kali / mnt |
Cahaya Tinggi: | Alat tester listrik,alat uji alat portabel |

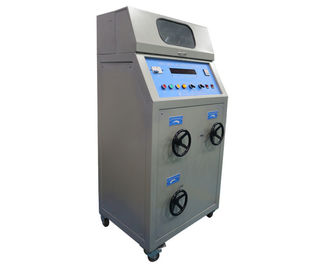

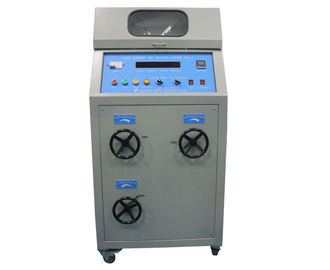

Penguji Busur Arus Tinggi
HAI-1
Pengenalan Produk
Perangkat ini sesuai dengan persyaratan standar UL 746A, UL746C, UL 498 klausa 114, IEC 60950-1, BS EN 60950-1, BS 7002, dll. Ini cocok untuk uji ketahanan arcing dari bahan-bahan produk listrik dan elektronik, rumah tangga peralatan dan lain-lain Prinsip kerjanya adalah untuk mensimulasikan kebocoran listrik pada isolator yang mungkin disebabkan di antara kutub yang berbeda dari bagian aktif atau antara bagian aktif dan bagian logam yang dibumikan (dibumikan). Ini digunakan untuk mengukur dan menilai kinerja hambatan busur dari isolator di bawah tegangan yang ditentukan.
Pengapian busur arus tinggi tester mengadopsi elektroda ganda. Dengan arus spesifik (33A) dan faktor daya (COSφ0.5), sesuai dengan kecepatan pemogokan busur tertentu (254mm / dtk) dan frekuensi pengulangan (40 kali / menit), pemogokan berulang berulang hingga 200 kali pada permukaan spesimen. Kinerja pengapian busur arus besar (HAI) dapat dinilai berdasarkan apakah sampel dapat dinyalakan.
Parameter teknik
Elektroda | Elektroda Ф3.5mm 30 ° Tembaga (Statis) Elektroda Ф3.0mm 60 ° Stainless Steel (Dinamis) |
Arc strike saat ini | 33A |
Tegangan pemogokan busur | 220-240V |
Kecepatan berjalan elektroda | 254mm / s ± 25mm / dtk |
Frekuensi pemogokan busur | 40times / mnt |
Faktor kekuatan | COSφ0.5 |
Uji waktu | 0-9999kali |
Tegangan kerja | 220VAC / 60Hz, 15kVA |
Langkah Operasi:
1. Fungsi Panel
POWER: Hidupkan sakelar daya dan perangkat dihidupkan.
2.STOP / START: Untuk menghentikan atau memulai pengujian atau debugging.
RESET: Hapus nilai menampilkan saat ini dari waktu ujian.
PENYELESAIAN: Bunyi dan alarm cahaya akan diberikan setelah pengujian selesai.
OTOMATIS: Jalankan pengujian secara otomatis
MANUAL: Ketika memilih mode manual, motor dapat mulai bekerja bahkan operator tidak menekan tombol start, itu nyaman untuk debugging.
UJI: Pilih mode ini, perangkat akan memproses pengujian secara normal setelah melakukan debug.
DEBUGGING: Di bawah mode [OTOMATIS], tekan tombol [MULAI], putar perlahan kenop untuk menyesuaikan arus dan tegangan, hingga arus kerja mencapai 33A (220V-240V), dan faktor daya disetel ke 0,50.
3. Instalasi sampel uji

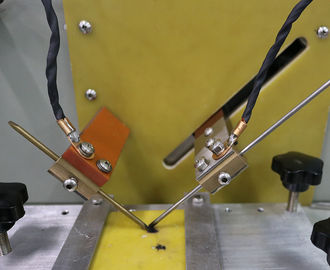

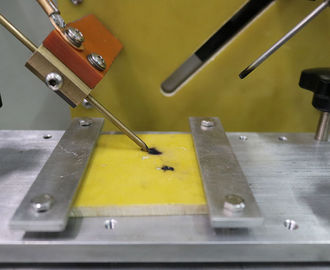

4. Seperti ditunjukkan di bawah ini, ketika daya dimatikan, pasang 130 mm x 13 mm x (2 ~ 12) mm sampel ke jig, sesuaikan posisi elektroda sehingga kedua elektroda berada pada sudut 45 ° dan dalam kontak yang baik. Ketinggian spesimen dapat disesuaikan dengan menyesuaikan tiga baut prem.
Saat memasang elektroda, harus memperbaiki sekrup yang kencang pada perlengkapan elektroda, atau elektrodanya akan jatuh.
