Tempat asal: | Cina |
Nama merek: | HongCe |
Sertifikasi: | Calibration Certificate(cost additional) |
Nomor model: | HO6502 |
Kuantitas min Order: | 1 Set |
---|---|
Harga: | Negotiatable |
Kemasan rincian: | Kemasan standar ekspor |
Waktu pengiriman: | 30 hari |
Syarat-syarat pembayaran: | T / T, PayPal, D / A, Western Union, MoneyGram, L / C |
Menyediakan kemampuan: | 10 sets per bulan |
Tipe Konektor: | 0.2A, 2.5A, 6A dan 10A | Maks. kekuatan penarikan: | 50N, 60N |
---|---|---|---|
Min. kekuatan penarikan: | 1.5N, 2N | Standar: | IEC60320-1 ayat 16 angka 12 |
Cahaya Tinggi: | electrical socket tester,mechanical switch tester |

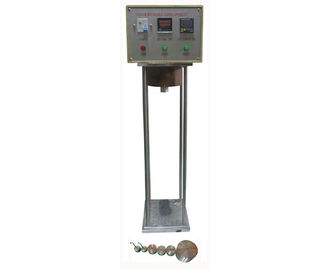

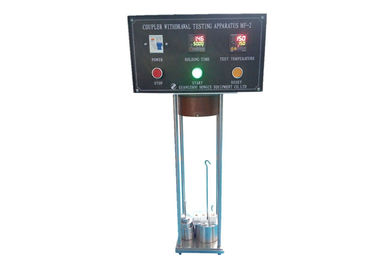

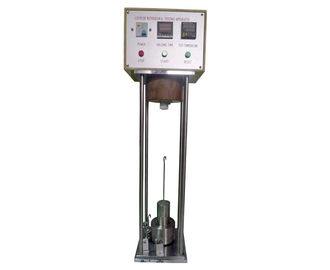

Alat Uji Penarikan Coupler yang Digunakan Untuk Memastikan Maksimum Dan Min. Memaksa
Standar : Konfirmasikan ke persyaratan standar IEC60320-1 pasal 16 digit12.
Aplikasi: Perangkat ini terutama digunakan untuk memastikan kekuatan maksimum yang diperlukan untuk menarik konektor dari pintu masuk alat dan kekuatan minimum yang diperlukan untuk menarik satu pin gauge dari alat masuk masuk, juga dapat untuk menguji konektor untuk kondisi panas dan kondisi yang sangat Kondisi panas
Uji s cukup: Coupler.
Fitur : Perangkat ini terdiri dari lemari kontrol, pelat pemasangan, alat pemanas, soket masukan instrumen (perlengkapan standar dengan konektor 10A untuk pengujian untuk kondisi panas, 10A dan 16A untuk kondisi sangat panas) kait, dan berat prinsip, berat tambahan.
Pintu masuk alat dipasang ke pelat pemasangan A dari aparatus seperti ditunjukkan pada gambar 12, sehingga sumbu pin inlet alat vertikal dan ujung pin bebas ke bawah. Untuk konektor penguji untuk kondisi panas dan kondisi yang sangat panas, alat pemanas C disediakan, dan pada inlet alat ini terpasang. Massa prinsip digantungkan pada konektor tanpa tersentak dan massa pelengkap dibiarkan jatuh dari ketinggian 5 cm ke massa utama. Konektor tidak harus tetap berada dalam saluran masuk alat. Untuk konektor penguji untuk kondisi panas dan untuk kondisi sangat panas, fungsi pemanasan harus dinyalakan, mulailah menguji kekuatan penarikan maksimum setelah mencapai suhu.
.
P arameters :
1. Catu daya: 220V, 50 / 60HZ.
2. Tabel 3-Pasukan penarikan maksimum dan minimum
Jenis konektor | Pasukan penarik N | |
Multi-pin gauge maksimal | Minimal pin tunggal | |
0.2A, 2.5A, 6A dan 10A | 50 | 1.5 |
16A | 60 | 2 |
3. Pasukan penarikan maksimal
Pasukan penarikan maksimal | Prinsip berat | Berat tambahan |
50N | 45N (dengan hook) | 5N |
60N | 45N (dengan hook) + 4N + 5N | 6N |
Catatan: Hook berat termasuk dalam berat 45N. |
4. Pasukan penarikan minimum
Pasukan penarikan minimum | Berat |
1.5N | Berat 1,5N dan kawat 10Alive atau kabel ground dari Satu pin |
2N | Berat 2N dan kawat kawat atau kawat tanah Satu pin |
Catatan: Bobot satu pin disertakan dalam berat yang sesuai |
5.The gauge pemanas dari 10A untuk konektor pengujian untuk kondisi panas, 10A dan 16A untuk kondisi sangat panas, yang lainnya adalah alat uji dalam kondisi dingin, alat pengukur tes bersifat opsional.
