| Tempat asal: | Cina |
| Nama merek: | HongCe |
| Sertifikasi: | Third party calibration (Cost additional) |
| Nomor model: | HJAU019 |
| Kuantitas min Order: | 1 Set |
|---|---|
| Harga: | Negotiatable |
| Kemasan rincian: | kayu lapis |
| Waktu pengiriman: | 90 hari |
| Produk Uji: | Filter Kering | Ruang Vakum QTY: | 2 |
|---|---|---|---|
| Gas Pelacak: | Helium | Tingkat Kebocoran: | <1,5 g / tahun |
| Uji siklus: | 120 kamar / jam | ||
| Cahaya Tinggi: | helium leak detection,helium leak testing |
||

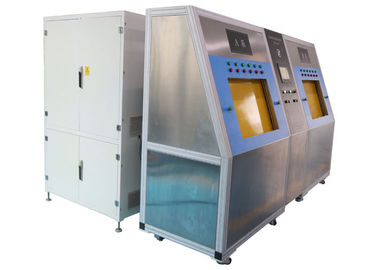

Dua Vacuum Chamber Helium Leak Test System untuk Automotive Dry Filter
Sistem uji kebocoran helium ini dirancang sesuai dengan prinsip dasar deteksi kebocoran helium, helium digunakan sebagai gas pelacak, helium diisi ke benda kerja di ruang vakum, dan kemudian detektor kebocoran helium dapat secara akurat dan cepat menilai kebocoran Benda kerja
Parameter teknik
| Nama produk | Filter Kering |
| Ukuran Kamar Vakum | L 700mm * W 450mm * H 230mm |
| Kuantitas Kamar Vakum | 2 |
| Gas Tekanan Tinggi untuk Leak Kotor | 4 Mpa (Downward adjustable) |
| Tracer Gas | Helium |
| Tolak Point | Tingkat Kebocoran <1.5g / tahun |
| Tekanan Helium untuk Kebocoran yang Menunjukkan | 3.6Mpa (disesuaikan ke bawah) |
| Siklus Uji | 120 ruang / jam |
Vacuum chamber terintegrasi disegel pipa dan sendi

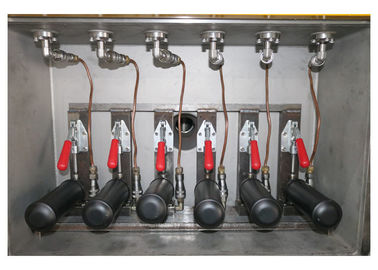

(1) masing-masing kamar memiliki 6 buah pipa evakuasi & pengisian (termasuk 3 set sambungan)
(2) masing-masing pipa dikontrol secara individual
Deskripsi proses kerja:

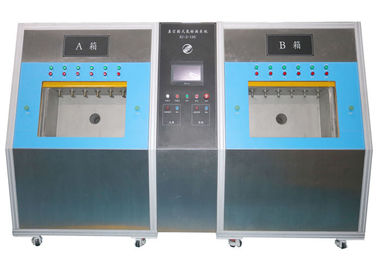

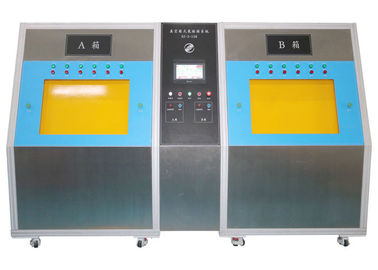

Sistem ini memiliki 2 ruang vakum, 2 ruang kerja, operator menempatkan produk ke dalam ruang vakum dan menghubungkannya dengan sambungan cepat, setelah itu tekan tombol tutup pintu untuk menutup pintu, siklus deteksi dimulai. Ada pelindung kisi-kisi di kedua sisi pintu vakum, saat operator menutup pintu, pastikan tidak ada benda di area pintu untuk mempengaruhi pergerakan pintu.
Begitu salah satu pintu ruang tertutup, siklus pendeteksian ruang ini dimulai. Pada titik ini, operator bisa pergi ke ruangan lain untuk operasi.
Proses Uji Siklus:
- Manual seal Produk dengan fixture di dalam Test Chamber.
- Penutupan Kamar.
- Evakuasi Kamar dengan nilai vakum yang sesuai untuk Uji Leak dengan Spektrometer Massa. Selama evakuasi Kamar, sistem akan menjalankan Pengujian berikut pada Produk:
- Peluruhan tekanan untuk mengungkapkan kebocoran kotor;
- Pelepasan tekanan dan evakuasi Produk;
- Mencapai nilai vakum yang sesuai untuk transfer, yaitu menempatkan spektrometer massa dalam komunikasi dengan Kamar Uji.
- Membaca latar belakang, yaitu residual Helium di Test Chamber.
- Tekanan Produk dengan Helium.
- Uji kebocoran dengan Spektrometer Massa.
- Ventilasi Kamar Uji (kembali ke tekanan atmosfir), pemulihan helium dari produk ke tekanan tertentu (tergantung pada parameter yang dipilih dan evakuasi akhir Produk).
- Pembukaan Kamar
- Bongkar Produk secara manual.
