Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Sudut batang pendulum: | 0-90 ° dapat disesuaikan, tampilan skala | Panjang batang pendulum: | 1000mm |
|---|---|---|---|
| Elemen yang mencolok: | 5J, 10J, 20J, 50J | Dampak tinggi: | 200mm ~ 1200mm disesuaikan |
| Cahaya Tinggi: | alat uji dampak,pendulum impact testing machine |
||

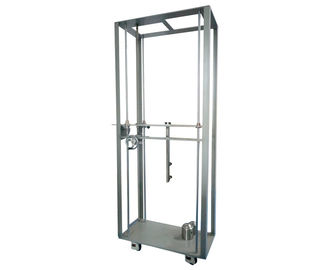

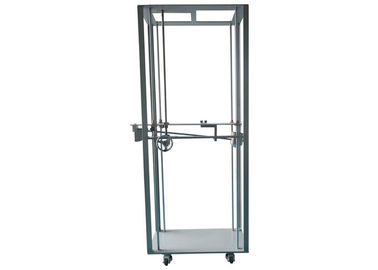

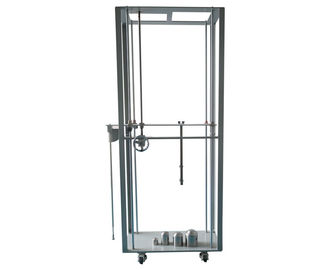

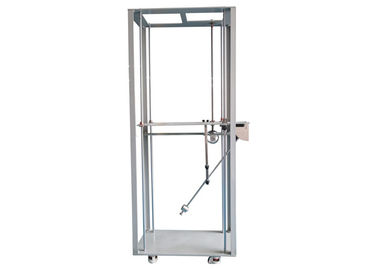

90J IEC60068-2-75 Uji Dampak Mesin Pendulum Swinging Hammer Test Apparatus
Informasi produk:
Alat uji dirancang dan diproduksi sesuai dengan persyaratan IEC61439-1: 2009, IEC62262: 2002 pasal 6 dan IEC60068-2-75, berlaku untuk menguji tingkat kekuatan tabrakan mekanis ketika keran peralatan listrik bertabrakan dengan benda eksternal.
Bingkai perangkat ini dilas dengan stainless steel, strukturnya kompak dan tahan lama. Kursi pemasangan dapat disesuaikan ke atas dan ke bawah, dan sudut benturan 0-90 ° dapat disesuaikan, seluruh peralatan uji mudah dioperasikan.
Parameter teknik:
| 1 | Sudut batang pendulum | 0-90 ° disesuaikan, tampilan skala |
| 2 | Panjang batang pendulum | 1000mm |

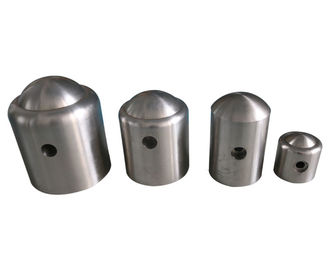

| 3 | Elemen mencolok | 5J, 10J, 20J, 50J (90J berbagi elemen mencolok yang sama dengan 50J), satu di antaranya |
| 4 | Tinggi dampak | 200mm ~ 1200mm disesuaikan |
Dampak energi, ekuivalen massa dan tinggi drop chart:
| Energi / J | 5 | 10 | 20 | 50 |
| Setara massa kg (± 2%) | 1.7 | 5 | 5 | 10 |
| Tinggi jatuhnya mm ± 1% | 300 | 200 | 400 | 500 |
Prinsip Mekanik:
Alat ini dirancang dan diproduksi sesuai dengan IEC 60068-2-75, ujung depan batang pendulum terhubung ke elemen yang mencolok, atur batang pendulum sampai ketinggian tertentu dan lepaskan, maka batang pendulum berayun bebas untuk memberi dampak pada pengujian. Permukaan sampel dalam area yang ditentukan. Elemen pemogokan massa setara yang berbeda sesuai dengan energi benturan yang berbeda, dan berlaku untuk uji kekuatan selungkup peralatan listrik yang berbeda.
Prosedur Uji:
1. Pindahkan alat uji ke lokasi yang sesuai sebelum sampel uji, atur sekrup tanah untuk membuat alat uji ditempatkan pada tingkat, pada saat ini, alat uji didukung oleh sekrup tanah dan kastor berada di luar tanah.
2. Pasang elemen pemukul yang tepat sesuai dengan energi mencolok yang diperlukan pada batang pendulum.
Metode pemasangan dan penggantian: Keluarkan baut tetap, kencangkan elemen pemukul yang dipilih ke batang pendulum, lalu kencangkan bautnya.
3. Pindahkan tester ke posisi yang sesuai dimana sampel akan diuji, atur kastor untuk membuat gelembung horisontal di posisi tengah, pastikan penguji pada ground level dan kisi kontak kaku.
4. Sesuaikan handwheel yang naik untuk membuat elemen mencolok menyejajarkan titik benturan, kencangkan baut tetap pada panduan untuk memperbaiki perangkat pengangkat.
5. Sesuaikan batang pendulum dengan tinggi elemen pemukul yang diinginkan, letakkan batang pendulum di penjepit pelepasan, pengguna dapat mengatur batang pendulum sesuai dengan skala panggil dan tampilan skala pada baki yang dapat dilepas.
6. Unsur yang mencolok akan mempengaruhi sampel saat pin rilis dilepaskan.
Catatan: Hindari dampak ulang.
7. Untuk berbagai persyaratan pengujian silahkan ganti elemen mencolok sesuai dengan langkah di atas. Catatan: Saat menguji elemen mencolok dari 50J, gunakan pin pelepasan di bagian atas batang pelepas yang panjang, pada saat bersamaan, pastikan pin pelepas yang lebih rendah telah dikembalikan.
Harap ganti batang pelepas pendek saat menguji elemen mencolok 90J.
