Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Tes objek: | Kabel Fleksibel Selesai | Standar: | IEC60245-1, IEC60245-2 |
---|---|---|---|
Uji: | Uji kelenturan | Pemuatan saat ini: | 0-25A |
Pemuatan tegangan: | 0-400V | Pengujian Kecepatan: | 0,33 m / S |
Pengujian jarak: | 1000 ± 20mm | Core yang cocok: | 2-18 |
Area penampang nominal: | 0,2 ~ 4mm2 | Diameter katrol: | 3 buah, 60, 80, 120, 160, 200 untuk opsi |
Cahaya Tinggi: | power cable tester,electric wire tester |

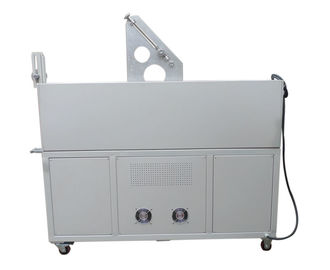

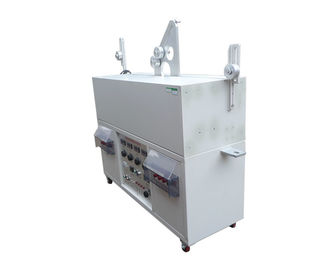

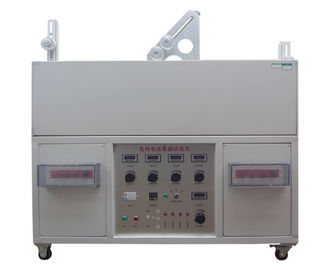

Kabel Fleksibel Flexing Tester HDX1302
Benda uji | Menyelesaikan kabel fleksibel |
Uji | Uji lentur |
Standar | IEC60245-1, IEC60245-2 angka 1 |
Pemuatan saat ini | 0-25A |
Pemuatan voltase | 0-400V |
Kecepatan pengujian | 0,33 m / S |
Menguji jarak | 1000 mm |
Cocok core | 2-18 |
Luas penampang nominal | 0.2 ~ 4mm 2 |
Diameter puli | 3 bagian, 60, 80, 120, 160, 200 untuk pilihan |
Gabungan bobot | 0.5kg, 1kg, 1.5kg, 2kg, 2.5kg, 3kg, 3.5kg, 4kg, 6kg, 7.5kg, 8kg |
Pengujian kesalahan | Interupsi arus, hubungan pendek antara konduktor, test dan short circuit antara pulley. |
Sumber Daya listrik | 220VAC 50Hz |
Deskripsi:
Perangkat ini saya gunakan untuk memeriksa kekuatan mekanis kabel fleksibel yang dilengkapi. Tes ini tidak berlaku untuk kabel fleksibel dengan inti dari luas penampang nominal lebih besar dari 4mm2 dan kabel yang memiliki lebih dari 18 inti diletakkan di lebih dari dua lapisan konsentris.
Menurut standar IEC60245-1 Kabel terisolasi karet-Tegangan terukur sampai dan termasuk 450/750 V-Bagian 1: Persyaratan umum, IEC60245-2 pasal 3.1 Gambar 1 Kabel terisolasi karet-Tegangan terukur hingga dan termasuk 450/750 V- Bagian 2: Cara uji.
Sampel uji : Lengkapi kabel fleksibel.
Fitur : Tester kabel ini terdiri dari pembawa C (lihat IEC60245-2 Gambar 1), sistem penggerak untuk pembawa dan empat katrol untuk setiap sampel kabel yang akan diuji. Pembawa C mendukung dua puli A dan B, yang memiliki diameter yang sama. Dua katrol tetap, di kedua ujung peralatan, mungkin memiliki diameter yang berbeda dari puli A dan B, namun keempat katrol harus diatur sedemikian rupa sehingga sampelnya horizontal di antara keduanya. Pengangkut membuat siklus (gerakan maju dan mundur) dengan jarak 1 m dengan kecepatan konstan sekitar 0,33 m / s di antara setiap pembalikan arah gerakan. Contoh kabel fleksibel sekitar 5 m panjang harus diregangkan di atas puli, masing-masing ujungnya penuh dengan berat. Massa berat ini dan diameter puli A dan B diberikan dalam tabel berikut.
