Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Tingkat deteksi kebocoran: | 1.0E-5mbar.l / s | Waktu siklus: | 30 s / pc |
---|---|---|---|
Tes tekanan: | 8-42bar | Kamar-kamar: | Disesuaikan |
Cahaya Tinggi: | helium leak detection,helium leak test equipment |

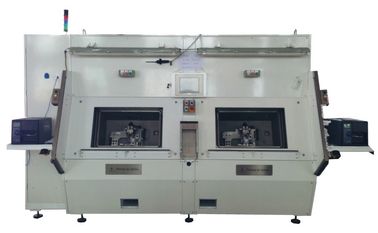

Heat Exchanger Vacuum Chamber Sistem Uji Kebocoran Helium 30 s / pc Deteksi Kebocoran 1.0E-5mbar.l / s
Rangkaian sistem ini mampu menjalankan tes berikut: A. Deteksi kebocoran dengan metode peluruhan tekanan untuk menemukan kebocoran kotor; Uji Helium dengan spektrometer massa untuk menemukan kebocoran halus.
Rangkaian sistem membuat deteksi produksi massal secara online menjadi lebih mudah, akurat dan efektif!
Spesifikasi teknis:
Waktu siklus: 30sec./pcs. (Untuk referensi, diminta oleh pelanggan)
Tingkat kebocoran: 1.0E-5mbar.l / s (relevan 2g / a R134a) (untuk referensi, diminta oleh pelanggan)
Test pressre: 8-42bar (untuk referensi, diminta oleh pelanggan)
Kamar: Dua (untuk referensi, diminta oleh pelanggan)
Prosedur Uji:
Sistem yang diusulkan memiliki siklus yang benar-benar otomatis dengan muatan manual dan pembongkaran Produk.
Siklus Uji dapat dijelaskan dengan cara berikut:
A. Beban manual dan Produk yang disegel di Ruang Uji.
B. Penutupan Kamar.
C. Evakuasi Kamar dengan nilai vakum yang sesuai untuk Uji Leak dengan Spektrometer Massa. Selama evakuasi Kamar, sistem akan menjalankan Pengujian berikut pada Produk:
D. Peluruhan tekanan untuk mengungkapkan Kebocoran Kotor;
E. Penghentian tekanan dan evakuasi Produk;
F. Mencapai nilai vakum yang sesuai untuk transfer, yaitu meletakkan spektrometer massa dalam komunikasi dengan Kamar Uji.
G. Membaca latar belakang, yaitu residual Helium di Test Chamber.
H. Tekanan Produk dengan Helium.
Tes I.Leak dengan Spektrometer Massa.
J.Ventilasi Ruang Uji (kembali ke tekanan atmosfir), pemulihan helium dari produk ke tekanan tertentu (tergantung pada parameter yang dipilih dan evakuasi akhir Produk).
K. Pembukaan Kamar
L.Manual membongkar Produk.
Skema:
HongCe mengadopsi perangkat keras merek terkenal untuk menjamin kualitasnya :
Pompa vakum | Leybold |
Sensor vakum | Inficon |
Helium bocor detektor | Inficon |
Pegang sensor | GE |
Katup solenoid | Burkert |
PLC | Omron |
HMI | Omron |
