IEC60598 Ayat 11.2 Tester Alat Listrik Jarak Jauh Jarak Dekat Dan Isolasi Padat

IEC60598 Ayat 11.2 Tester Alat Listrik Jarak Jauh Jarak Dekat Dan Isolasi Padat

Informasi produk:

Alat pengukur uji sesuai dengan IEC60884-1, IEC60598, IEC60335, dan lain-lain, digunakan untuk menentukan jalur terpendek antara dua bagian konduktif, atau antara bagian konduktif dan permukaan pembatas peralatan, yang diukur di sepanjang permukaan insulasi, Dengan spesifikasi yang dibuat sesuai persyaratan.

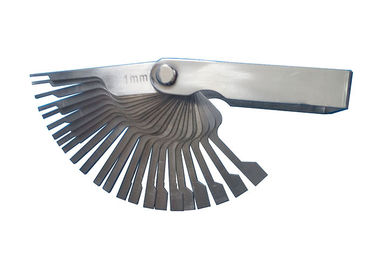

Alat pengukur jarak rambat adalah dengan 23 pengukur jarak rambat:

1.0mm / 1.2mm / 1.4mm / 1.5mm / 1.6mm / 2.0mm / 2.4mm / 2.5mm / 2.8mm / 3.0mm / 3.2mm / 3.3mm / 3.5mm / 4.0mm / 4.5mm / 5.0mm / 5.5mm /6.0mm/6.3mm/6.4mm/6.5mm/7.0mm/8.0mm

Bahan: Stainless steel

Bagian yang terperinci dalam tabel Lampiran M harus diberi jarak yang cukup. Jarak rambat dan kelonggaran harus tidak kurang dari nilai yang diberikan pada Tabel 11.1 dan 11.2.

Nilai untuk jarak rambat dan kelonggaran dapat ditemukan untuk nilai antara tegangan kerja dengan interpolasi linier antara nilai tabulasi. Tidak ada nilai yang ditentukan untuk voltase kerja di bawah 25 V karena tegangan uji pada Tabel 10.2 dianggap cukup.

Jarak antara bagian pembawa arus polaritas berlawanan harus sesuai dengan

Persyaratan untuk isolasi dasar.

11.2.1 Kesesuaian diperiksa dengan pengukuran yang dibuat dengan dan tanpa konduktor dari bagian terbesar yang terhubung ke terminal luminer.

Kontribusi jarak rambat dari setiap alur kurang dari 1 mm terbatas pada lebarnya.

Setiap celah udara yang kurang dari lebar 1 mm diabaikan dalam menghitung total izin, kecuali jika izin total kurang dari 3 mm di mana sepertiga lebar celah udara harus diperhitungkan.

Untuk luminer yang dilengkapi dengan inlet alat, pengukuran dilakukan dengan konektor yang sesuai dimasukkan.

Jarak melalui slot atau bukaan di bagian luar bahan isolasi diukur dengan logam foil yang kontak dengan permukaan yang mudah dijangkau. Foil didorong ke sudut dan tempat yang serupa dengan menggunakan jari uji standar yang ditentukan dalam IEC 60529, namun tidak ditekan ke bukaan.

Jarak rambat internal dalam komponen yang disegel secara permanen tidak diukur. Contoh komponen yang disegel secara permanen adalah komponen yang disegel atau senyawa yang diisi.

Nilai pada Tabel 11.1 tidak berlaku untuk komponen yang publikasi IEC terpisah ada, namun berlaku untuk jarak pemasangan dan aksesibilitas ke komponen saat digabungkan dalam luminer.

Jarak rambat pada terminal suplai harus diukur dari bagian langsung di terminal ke bagian logam yang mudah dijangkau, dan jarak harus diukur antara kabel pasokan masuk dan bagian logam yang mudah dijangkau, yaitu dari konduktor telanjang dari bagian terbesar ke bagian logam. Yang bisa diakses Pada sisi kabel internal terminal, jarak harus diukur antara bagian aktif terminal dan bagian logam yang mudah dijangkau (lihat Gambar 24).

CATATAN Pengukuran jarak bebas dari suplai dan dari kabel internal berbeda karena pabrikan luminer tidak memiliki kendali atas panjang isolasi yang dikeluarkan dari kabel suplai oleh pemasang.

Bila jarak rambat dan jarak bebas ditentukan pada ring, kabel jangkar, pengangkut kawat atau klip, pengukuran harus dilakukan dengan kabel yang terpasang.
