Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Daerah hujan: | 1000mmX1000mm | Bukaan tetesan: | ￠ 0.4mm |
|---|---|---|---|
| Ketinggian air yang menetes: | 200mm | Waktu uji: | 10 menit |
| Standar: | IEC60529 IPX1 ke IPX8 | ||
| Cahaya Tinggi: | Uji lingkungan Chamber,Bahan Pengujian Peralatan |
||
IEC60529 IP Code Derajat Ingress Protection IPX1 Untuk Sistem Uji IPX8
Perkenalan produk:
Alat uji tahan air dibuat sesuai dengan standar klausul IEC60529 IPX1 untuk tujuan pengujian IPX8.
Mesin dilengkapi dengan program uji standar, yang tersedia untuk dipilih untuk tujuan pengujian tanpa preset. Ada juga yang disediakan dengan program yang ditentukan pengguna, parameter uji dapat didefinisikan sesuai dengan standar pengujian yang berbeda. Platform pemuatan dapat cenderung 15 ° untuk memenuhi persyaratan pengujian cenderung IPX2.

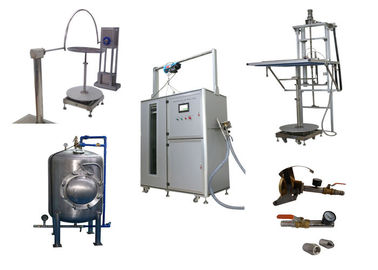

Sertakan item tes berikut ini:
1. Vertikal rain-drop tester (IPX1, IPX2) DP-1
2. Oscillating Tube Tester (IPX3, IPX4) SSW-1
3. Spray Nozzle (IPX3, IPX4) SN-1

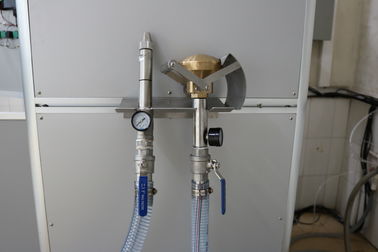

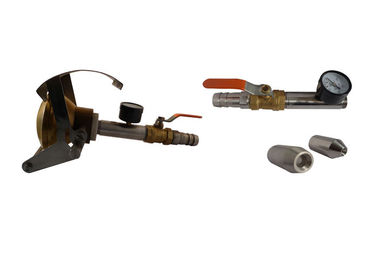

4. Handheld Jet Nozzle (IPX5, IPX6) SN-2
5. Smart Air Supply And Control System (IPX7) WCS-1
6. IPX8 Air Tightness Pressure Tester WTP-1
7. Tiltable Rotating Stage TS-1

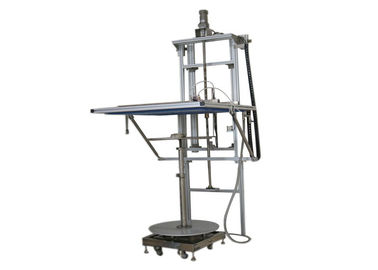

1. Mesin Pengujian Hujan Drip Vertikal DP-1
Deskripsi
Perangkat uji ini adalah untuk memverifikasi Proteksi terhadap Tetesan Air Jatuh Secara Vertikal. Ini dirancang dan diproduksi sesuai dengan persyaratan standar klausa IEC60529 IPX1 dan IPX2.
Kenaikan dan kejatuhan kotak tetesan dikendalikan oleh motor. Ini dilengkapi dengan meja tujuan yang dapat diputar yang kecepatan putarnya 1r / min untuk uji IPX1; Hal ini juga dilengkapi dengan 15 ° bevel untuk mendukung sampel untuk uji IPX2.
1. Filter baja tahan karat untuk filtrasi kotoran.
2. Menggunakan udara bertekanan untuk meniup air jarum, untuk mencegah zat reaktif air dan jarum penghalang atmosfir. (Kompresor udara tidak termasuk).
3. Nosel jarum umum stainless steel umum, mudah dibeli, tidak mudah berkarat.
4. Jarum nosel jarum dan jok nosel jarum menggunakan sambungan lancip, bisa dengan mudah diganti tanpa alat bantu, kerusakan individu pada nosel jarum bisa mudah diganti dengan cepat.
Spesifikasi
| Aplikasi | Berlaku untuk melakukan IPX1, pengujian IPX2. |
| Daerah hujan | 1000mmX1000mm |
| Bahan tangki | Besi tahan karat |
| Aperture menetes | ¢ 0.4mm |
| Jarak lubang | 20mm |
| Aliran Curah Hujan | 1mm / Min, 3mm / Min, parameter pengguna-set (error: + 0.5mm / menit). |
| Air menetes tinggi | 200mm (kontrol secara otomatis oleh alat uji) |
| Waktu uji | 10Min, bisa diatur sesuai kebutuhan |
| Pengeringan | Mengosongkan tangki air secara otomatis setelah tes selesai |
| Diameter meja putar | Φ600mm |
| Memutar kecepatan meja putar | 1r / min |
| Bahan tubuh | Paduan aluminium industri |
| Kontrol | Ruang listrik |
| Dimensi (LxDxH) | 1100X1200X2600mm |
| Struktur mesin | Wall Mount |
| Kompresor udara (Opsional, tidak termasuk) | Kompresor udara diam |

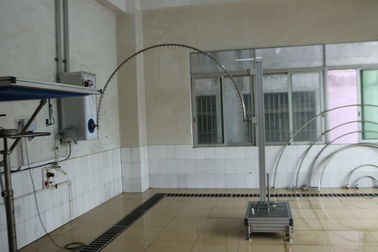

2. Oscillating Tube Tester untuk IPX3 dan IPX4 SSW-1
Informasi produk:
Tester tabung osilasi dirancang dan diproduksi sesuai dengan persyaratan standar IEC60529 IPX3 dan IPX4. Ini digunakan untuk uji kedap air dari peralatan listrik.
Bagian tabung berosilasi dari perangkat ini dikendalikan oleh motor kecepatan dan mekanisme engkol yang dapat disesuaikan. Perangkat ini mengayunkan reciprocating dari tempat ± 60 ° ke yang lain dari ± 175 ° dengan kecepatan yang dibutuhkan oleh standar melalui sudut penyesuaian mesin.
Penyesuaian sudutnya akurat. Strukturnya stabil dan tahan lama. Hal ini dilengkapi dengan tahap berputar dimana putaran 90 ° dapat dicapai. Hal ini juga dilengkapi dengan unit penyaringan air bersih untuk mencegah lubang jarum dari macet.
Parameter teknik:
| Tidak. | Barang | Parameter |
| 1 | Persediaan air | Aliran air> 10L / min ± 5% air bersih tanpa penyertaan. Perangkat ini dilengkapi dengan unit penyaringan air bersih |
| 2 | Ukuran tabung berosilasi | Datanglah dengan tabung osilasi R400, R600, R800 (R200, R1000, R1200, R1400, R1600mm bisa jadi opsional), stainless steel |
| 3 | Lubang air | Φ0.4mm |
| 4 | Termasuk sudut dua lubang | IPX3: 120 °; IPX4: 180 ° |
| 5 | Sudut pendulum | IPX3: 120 °; IPX4: 360 ° |
| 6 | Kecepatan hujan | IPX3: 4s / waktu (2 × 120 °); IPX4: 12s / waktu (2 × 360 °); |
| 7 | Aliran air | Bisa diatur sesuai dengan ukuran bandul dan jumlah lubang pin (0,07 L / minX per lubang) |
| 8 | Waktu pengujian | 0.01S ~ 99 jam 59 menit, bisa diatur |
| 9 | Pengukur tekanan | 0 ~ 0.25MPa |
| 10 | Persyaratan situs | Didedikasikan ruang tes IP tahan air, Tanah harus datar dengan iluminasi 10A Saklar kebocoran tahan air (atau soket) yang digunakan untuk peralatan. Dengan fungsi inflow dan drainase yang baik. Instalasi tanah |
| 11 | Daerah | Menurut tabung berosilasi memilih |

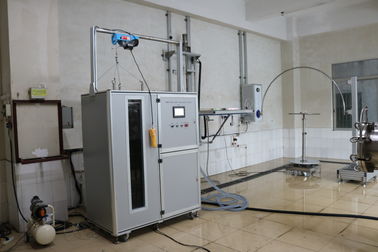

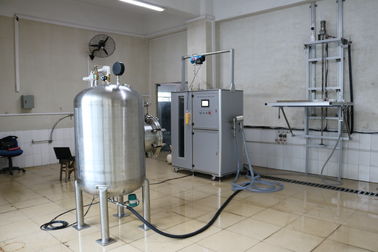

5. Smart Air Supply And Control System WCS-1
Informasi produk:
Sistem penyediaan dan pengendalian air cerdas dirancang dan diproduksi sesuai dengan persyaratan standar IEC60529 IPX1 ~ IPX8 dan persyaratan terkait IEC 60598. Digunakan untuk uji tahan air alat listrik, seperti luminer.
Parameter teknis :
1. Sistem persediaan dan pengendalian air cerdas berlaku untuk:
(A) Pasokan air untuk uji tahan air IPX1 ~ IPX6
(B) uji perendaman air IPX7
(C) Penyimpanan air untuk uji kekeringan IPX8
(D) Kontrol otomatis untuk seluruh peralatan tahan air
2. Metode penyediaan air bersih: persediaan air temperture konstan, suplai air aliran konstan, suplai air bertekanan konstan
3. Proses pengendalian persediaan air: Setelah pengguna menentukan nilai suhu air, nilai aliran air dan nilai tekanan air pada layar sentuh, sistem kontrol suhu, meter elektronik atau alat pengukur tekanan digital secara real-time memonitor nilai saat ini, baca nilainya menjadi PLC melalui konversi data, lalu secara otomatis menyesuaikan kecepatan putaran pompa melalui konverter frekuensi.
4. Kontrol tempretur air: Sistem PID secara otomatis mengendalikan dan mendeteksi tempreture air, kisaran: suhu ruangan ~ 95 ℃ (± 1 ℃) .T
5. Ada aliran besar dan aliran kecil dua arah persediaan air.
6. Pasokan air arus besar:
(A) Hal ini berlaku untuk uji semprotan air IPX5 ~ IPX6 yang kuat dan injeksi air IPX8
(B) Rentang aliran: 10 ~ 100L / menit
(C) Akurasi aliran: ± 0.5L / menit
(D) Flowmeter: flowmeter turbin tipe LWGY-15
(E) Pompa air: pompa sentrifugal stainless steel CHL8-60L6WBC
7. Pasokan air mengalir kecil:
(A) Hal ini berlaku untuk uji tahan air IPX1 ~ IPX4
(B) Rentang aliran: 1 ~ 10L / menit
(C) Akurasi aliran: ± 0.5L / menit
Flowmeter: flowmeter turbin tipe LWGY-4
(D) Pompa air: pompa sentrifugal stainless steel CHL2-30L6WBC
8. Tangki penyimpanan air:
(A) Hal ini berlaku untuk penyimpanan air uji semprotan air IPX5 ~ IPX6 yang kuat, injeksi air IPX8, perendaman IPX7
(B) Volume: 550L
(C) Dimensi: W600mmXD660mmXH1400mm
(D) Jendela observasi: jendela kaca yang dikeraskan
(E) Dimensi jendela observasi: W200mmXH1250mm
(F) Tingkatan pengukur: stainless steel
(G) Kedalaman tinggi gauge: 1300mm, akurasi1mm
(H) Kontrol tingkat cair: saklar pengapung + pipa luapan
9. braket braket pengikat otomatis IPX7
(A) Jarak pengangkatan: 0 ~ 1250mm
(B) dimensi Bracket: L400mmXW400mm
(C) Berat beban Bracket: 50kg
10. Pengendalian IPX8
(A) Kisaran tekanan: 0 ~ 0.6Mpa
(B) Jangka waktu: 0 ~ 999999s
11. Kontrol Kabinet:
(A) Deteksi aliran: umpan balik sinyal aliran melalui flowmeter elektronik
(B) Pengaturan alir: atur pada layar sentuh
(C) Deteksi suhu: PID
(D) Controller: Mitsubishi PLC
(E) Antarmuka ramah: 7 inci, layar sentuh berwarna
(F) Fungsi Kontrol: suplai air suhu konstan, suplai air aliran konstan, suplai air bertekanan konstan, dan kontrol waktu uji.
(G) Fungsi proteksi: proteksi kebocoran, proteksi overload, proteksi hubung singkat
12. Filter: cangkang stainless steel, saringan halus
13. Bahan tubuh: paduan aluminium industri
14. Luar dimensi: 1400mmX750mmX1600mm
15. Catu daya: AC 380V, 50HZ
