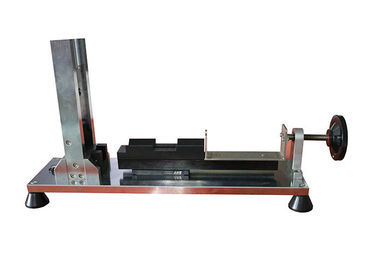

Kalibrasi Device Impact Testing Machine untuk Spring Operated Impact Hammer

Kalibrasi Device Impact Testing Machine untuk Spring Operated Impact Hammer


Informasi produk:

Perangkat Kalibrasi untuk palu musim semi dirancang dan diproduksi sesuai dengan persyaratan standar IEC60068-2-75 dan GB2423.55, digunakan untuk kalibrasi penguji palu musim semi antara 0 dan 2 J.

Karena sulit untuk mengukur secara langsung untuk energi yang ditawarkan dari palu musim semi yang dikalibrasi, prinsip kalibrasi perangkat ini adalah dengan membandingkan energi yang dihitung dengan massa pendulum dan tinggi drop.

Kemampuan resolusi tertinggi dari perangkat ini adalah 0.01J. Mekanisme pelepasan ditingkatkan dalam desain, dapat mengurangi getaran maksimum yang mempengaruhi pada pengujian saat pegas pegas musim semi, batang pendulum dan bantalan aerospace terbuat dari baja berkualitas baik impor, sehingga untuk meningkatkan ketepatan dan stabilitas perangkat .

Parameter teknik:

Pemberitahuan dan pemeliharaan:

Batang batang pendulum tidak bisa berayun sebelum tester palu musim semi dipicu.
2.Stop mengayunkan roda pelepas setelah alat palu palu musim semi dipicu
3.Operasi lingkungan: 25 ± 5 ℃, suhu 60-80%, mencegah getaran.
4.Lubrikan tidak dapat ditambahkan pada lembar gesekan penunjuk, jika perlu dibersihkan, mohon gunakan alkoholnya.

Prosedur untuk kalibrasi palu musim semi:

B.1 Prinsip kalibrasi

Prinsip prosedur kalibrasi ini adalah membandingkan energi yang diberikan oleh palu musim semi, yang sulit diukur secara langsung, terhadap energi pendulum, yang dihitung dari massa dan tinggi jatuhnya.

B.2 Pembangunan perangkat kalibrasi

Perangkat kalibrasi yang dirakit ditunjukkan pada gambar B.1. Terlepas dari frame, bagian utamanya adalah bearing "a", a drag pointer "b", pendulum "c", sebuah basis rilis "d" dan perangkat pelepasan "e".

Bagian utama perangkat kalibrasi adalah pendulum "c" yang ditunjukkan pada gambar B.2. Di ujung bawah pendulum ini dipasang pegas baja dengan rincian yang ditunjukkan pada gambar B.3. Musim semi adalah baja musim semi, yang tidak memerlukan perlakuan khusus, dan secara kaku dipasang pada pendulum "c".

Gambar B.4 menunjukkan beberapa bagian dalam skala besar

Perlu dicatat bahwa musim semi ini dirancang untuk mengkalibrasi palu musim semi yang memiliki karakteristik seperti yang didefinisikan dalam tabel 1 untuk nilai energi yang sama atau kurang dari 1 J. Untuk mengkalibrasi palu musim semi yang memiliki karakteristik seperti yang didefinisikan untuk 2 J, musim semi pendulum dari Kalibrasi perangkat perlu desain yang berbeda.

Untuk mendapatkan karakteristik gesekan yang sesuai dari penunjuk, sepotong kain tenun tebal ditempatkan di antara permukaan logam bantalan, kabel piano ditekuk sedemikian rupa sehingga ada kekuatan kecil yang menempel pada kain.

Karena perangkat pelepas dilepaskan selama kalibrasi perangkat kalibrasi, perangkat pelepas dipasang ke dasar pelepas dengan sekrup.

B.3 Metode kalibrasi perangkat kalibrasi

Kalibrasi alat kalibrasi dilakukan dengan menggunakan elemen pemukul kalibrasi "g" yang diambil dari palu musim semi, seperti yang ditunjukkan pada gambar B.5. Sebelum kalibrasi, perangkat pelepas dikeluarkan dari perangkat kalibrasi.

Elemen yang mengkalibrasi kalibrasi ditangguhkan oleh empat benang linen "h" dari titik suspensi yang berada pada bidang horizontal, 2000 mm di atas titik kontak antara pendulum dan elemen pemukul kalibrasi saat yang terakhir berada dalam posisi diam. Unsur pemukul kalibrasi dibiarkan mengayunkan terhadap pendulum dan titik kontak pada kondisi dinamis, titik "k", tidak lebih dari 1 mm di bawah titik kontak pada posisi diam. Poin suspensi kemudian diangkat lebih jauh dari jarak yang sama dengan perbedaan antara kedua titik kontak.

Bila sistem suspensi disesuaikan, sumbu elemen mencolok kalibrasi "g" berada pada sudut siku-siku ke permukaan dampak pendulum "c" dan elemen pemukul kalibrasi harus horizontal pada saat benturan.

Bila elemen pemukul kalibrasi berada dalam posisi diam, perangkat kalibrasi ditempatkan sehingga titik "k" diposisikan persis di bagian kepala elemen kalibrasi yang mencolok.

Untuk mendapatkan hasil yang dapat diandalkan, perangkat kalibrasi secara kaku dipasang pada dukungan besar, misalnya ke bagian struktur bangunan.

Ketinggian jatuh diukur pada pusat gravitasi unsur mencolok kalibrasi dan pengukurannya dapat difasilitasi dengan menggunakan perangkat tingkat cairan yang terdiri dari dua tabung kaca "j" yang saling terkait dengan selang fleksibel. Salah satu tabung gelas itu tetap dan dilengkapi dengan skala "aku".

Unsur pemukul kalibrasi dapat ditahan di posisi atas dengan menggunakan benang tipis "m" yang, bila pecah, menyebabkan pelepasan elemen yang mengkalibrasi kalibrasi.

Untuk menskalakan perangkat kalibrasi, lingkaran digambar di pelat skala, pusat lingkaran ini bertepatan dengan bantalan pendulum dan jari-jarinya sedemikian rupa sehingga lingkaran meluas ke penunjuk tarik. Pada lingkaran ini, titik nol 0 J yang ditunjukkan pada gambar B.6 ditandai pada titik yang ditunjukkan oleh drag pointer saat yang terakhir dihubungkan ke pendulum pada posisi istirahat.

Kalibrasi dibuat dengan energi benturan 1 J, yang dicapai dengan ketinggian jatuhnya 408 mm ± 1 mm, dengan elemen pemukul kalibrasi 250 g.

Titik pada pelat skala yang sesuai dengan 1 J diperoleh dengan membiarkan elemen pemater kalibrasi tersuspensi untuk mengayunkan titik "k" pada pegas pendulum. Setelah mencapai pendulum, elemen pemukul kalibrasi tidak akan bergerak. Operasi diulang setidaknya 10 kali dan titik 1 J adalah rata-rata indikasi penarik drag.

Skala pintas lainnya kemudian ditentukan sebagai berikut:

A) Garis lurus ditarik melalui bagian tengah lingkaran dan titik 0 J;

B) Proyeksi ortogonal dari titik 1 J pada garis ini ditunjukkan oleh P;

C) Jarak antara titik 0 J dan P dibagi menjadi 10 bagian yang sama;

D) Melalui setiap titik pemisah, garis ditarik tegak lurus terhadap garis 0 JP;

E) Perpotongan antara garis dan lingkaran ini sesuai dengan nilai energi dampak sama dengan 0,1 J; 0,2 J; Sampai 0,9 J.

Prinsip yang sama dapat digunakan untuk memperluas skala di luar titik 1 J. Pembagian pelat skala "f" ditunjukkan pada gambar B.6.

B.4 Penggunaan perangkat kalibrasi

Palu musim semi yang akan dikalibrasi dimasukkan ke dalam dasar pelepasan dan kemudian dioperasikan tiga kali dengan alat pelepas; Itu tidak akan dilepaskan secara manual

Untuk setiap operasi, elemen mencolok palu musim semi yang akan dikalibrasi berubah dalam posisi yang berbeda. Nilai rata-rata dari tiga pembacaan pada perangkat kalibrasi dianggap sebagai nilai sebenarnya dari energi dampak spesimen.
