Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Catu daya: | AC220V 50HZ | Sudut lentur: | 45 ° 、 60 ° 、 90 ° atau 120 ° adjustable 180 ° dapat disesuaikan |
---|---|---|---|
Tingkat penekukan: | 8 ~ 60rpm (kontrol frekuensi) | Stasiun Uji: | 1 stasiun kerja (dapat disesuaikan) |
Cahaya Tinggi: | iec testing equipment,laboratory test equipment |

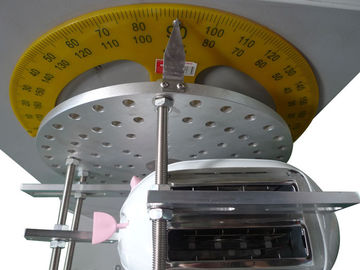

IEC60335-1 Klausul 25.14 Pasokan Peralatan Uji Flexing Flex Dengan Satu Tempat Kerja
Informasi produk:
Alat uji ini memeriksa perlindungan kabel suplai di mana ia memasuki alat. Ini sesuai dengan persyaratan standar klausa IEC60335-1 25.14. Peralatan yang dilengkapi dengan kabel senur yang dipindahkan saat beroperasi harus dikonstruksi sehingga kabel senur dilekatkan dengan memadai terhadap pelurusan yang berlebihan saat memasuki alat. Ini tidak berlaku untuk peralatan dengan gulungan kabel otomatis.
Peralatan yang dilengkapi dengan kabel senur yang dipindahkan saat beroperasi harus dikonstruksi sehingga kabel senur dilekatkan dengan memadai terhadap pelurusan yang berlebihan saat memasuki alat.
Catatan 1: Ini tidak berlaku untuk peralatan dengan gulungan kabel otomatis yang diuji oleh 22.16.
Kesesuaian diperiksa dengan pengujian berikut yang dilakukan pada peralatan yang memiliki anggota berosilasi seperti yang ditunjukkan pada gambar 8.
Bagian alat yang mencakup lubang masuk dipasang pada bagian berosilasi sehingga, bila kabel senur berada di tengah perjalanannya, sumbu kabel di mana ia memasuki pelindung kabel atau saluran masuk vertikal dan melewati Sumbu osilasi Sumbu utama dari bagian kabel datar harus sejajar dengan sumbu osilasi.
Kabelnya terisi sedemikian rupa sehingga gaya yang digunakan adalah:
10 N, untuk kabel yang memiliki luas penampang nominal melebihi 0,75 mm²;
5 N, untuk kabel lainnya.
Jarak X, seperti yang ditunjukkan pada gambar 8, di antara sumbu osilasi dan titik di mana penjaga kabel atau kabel masuk ke alat, disesuaikan sehingga ketika bagian berosilasi bergerak di atas jangkauan penuh, kabel dan bebannya membuat lateral minimum. gerakan.
Bagian berosilasi dipindahkan melalui sudut 90 ° (45 ° di kedua sisi vertikal), jumlah lilitan untuk lampiran tipe Z adalah 20000 dan untuk lampiran lainnya 10000. Tingkat pelepasannya adalah 60 per menit.
Catatan 2: Peregangan adalah satu gerakan 90 °.
Kabel dan bagian asalnya diputar melalui sudut 90 ° setelah setengah jumlah lilitan, kecuali kabel datar dipasang.
Selama pengujian, konduktor dipasok pada voltase pengenal dan dimuat dengan arus pengenal alat.
Catatan 3: Saat ini tidak melewati konduktor pentanahan.
Tes tidak akan menghasilkan
1. Korsleting antara konduktor;
2. Pecahnya lebih dari 10% helai konduktor apapun;
3. Pemisahan konduktor dari terminalnya;
4. Melonggarkan pelindung tali pusat;
5. Kerusakan pada pelindung tali pusat atau kabel yang dapat mengganggu kepatuhan terhadap standar ini;
6. Rusak untai menusuk isolasi dan menjadi mudah diakses.
Parameter teknik:
Sumber Daya listrik | AC220V 50HZ |
Sudut membungkuk | 45 °, 60 °, 90 ° atau 120 °, 180 ° dapat disesuaikan |
Tingkat bending | 8 ~ 60rpm (kontrol frekuensi) |
Stasiun Uji | 1 stasiun kerja (bisa disesuaikan) |
Tegangan output maksimum | 240V |
Daya output maksimum | 3KW |
Output arus maksimum | 12A |
Bantalan beban maksimum sampel | 30kg |
Beban berat | 5N, 10N * 1 |
Melawan | 0 ~ 999999 6 digit display, preset |
Hal ini dilengkapi dengan klem sampel atau disesuaikan sesuai sampel |
