Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Uji tekan: | 2-42bar | Waktu siklus: | 1 mnt / pcs |
---|---|---|---|
PLC: | Omron | Tingkat kebocoran: | 1.0E-3mbar.l / s ~ 1.0E-5mbar.l / s |
HMI: | Omron | ||
Cahaya Tinggi: | helium leak detection,helium leak test equipment |

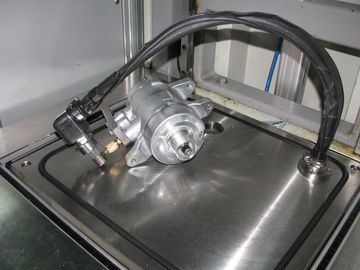

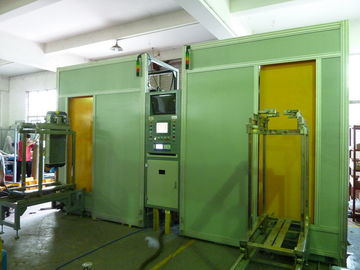

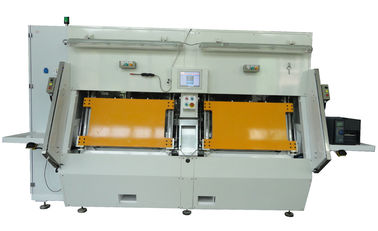

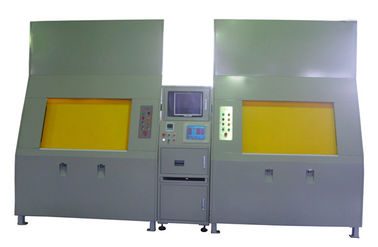

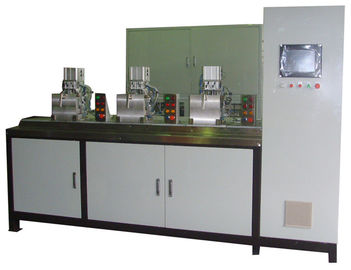

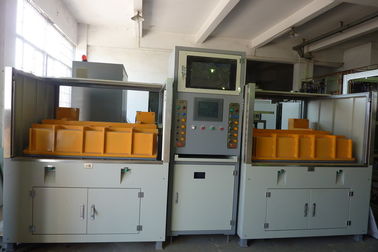

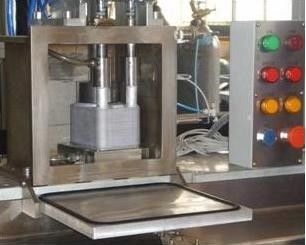

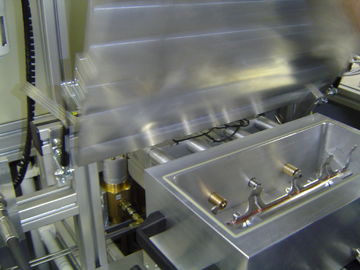

Secara otomatis Vacuum Chamber Helium Leak Test System untuk Suku Cadang Mobil
Diperlukan kebocoran bebas untuk radiator, penukar panas, penukar minyak, tangki bahan bakar dan komponen mobil lain. Karena mungkin ada cacat pengelasan, perlu dilakukan uji kebocoran sebelum perakitan kendaraan. Solusi normal adalah ruang vakum otomatis sistem uji kebocoran helium, kebocoran integral akan diuji dengan cepat dan tepat.
Konsep uji
Mengisi gas bertekanan tinggi ke dalam produk untuk uji kebocoran kotor dan uji bukti;
Evacute ruang vakum.
Vent gas dari produk.
Mengevakuasi produk dan mengisi helium ke dalam produk.
Uji sinyal helium dari ruang vakum oleh detektor kebocoran untuk hakim kebocoran baik.
Recover helium dari produk.
Vent vakum ruang
Spesifikasi teknis:
Komponen untuk diuji | Bagian mobil | |
Tolak titik (satuan: mbar.l / dtk.) | Bagian ventilasi gas, pipa mesin | 1.00E-01 |
Roda aluminium, sel bahan bakar | 1.00E-04 | |
Kondensor, evaporator, pipa pendingin, kompresor | 1.00E-05 | |
aki | 1.00E-06 | |
Nosel bahan bakar, radiator mobil, inti pemanas mobil | 1.00E-03 | |
Mesin pendingin | 1.00E-04 | |
Tangki bahan bakar, pipa bahan bakar | 1.00E-05 | |
Gas untuk Uji Leak Kotor | Nitrogen atau udara kering | |
Tekanan untuk Uji Leak Kotor | 2-42bar, dituntut dengan tekanan kerja dari benda uji. | |
Tekanan untuk Tes Helium Leak | 2-42bar, dituntut oleh tekanan kerja dari benda uji. | |
Jumlah Stasiun Uji | 1, 2 atau 3, dituntut oleh waktu siklus | |
Produk untuk diuji di setiap Kamar | 1 atau 2 | |
Waktu Siklus | 30sec./pcs, diminta oleh tingkat produksi potongan uji | |
Tingkat pemulihan Helium | > 95% | |

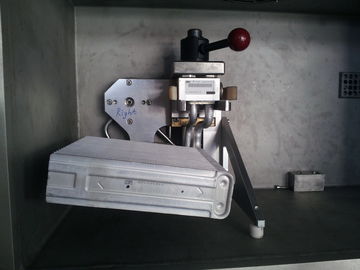

Uji Fixture | Termasuk | |
Kalibrasi Leak | 2 buah, satu untuk kalibrasi sistem, yang lainnya adalah untuk pengecekan mesin sehari-hari. | |
Pemuatan dan bongkar Produk | Manual atau Automatic | |
Siklus Uji | Otomatis |
Bagian utama dari sistem:
Pompa vakum | Leybold |
Sensor vakum | Inficon |
Helium bocor detektor | Inficon |
Pegang sensor | GE |
Katup solenoid | Burkert |
PLC | Omron |
HMI | Omron |
Kami mengadopsi untuk pompa vakum merek terkenal, sensor vakum, detektor kebocoran, sensor tekanan, katup solenoid dan lain-lain. Kecuali untuk kami bekerja sama dengan LEYBOLD, INFICON, kami juga memiliki alat kelengkapan yang telah dipatenkan dan telah diperbaiki untuk melengkapi peralatan uji helium kami.

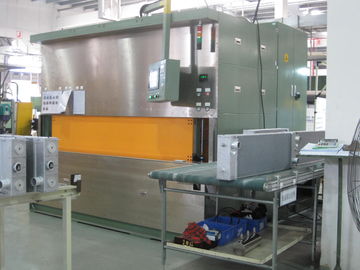

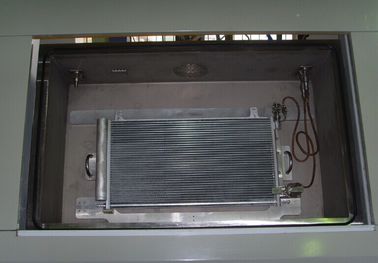

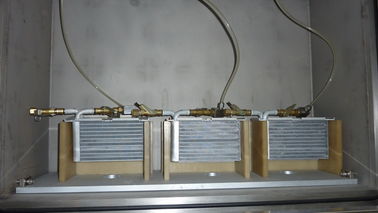

On-line Helium Leak Test Machine untuk Evaporators:
Sertifikat Paten:
Kerjasama internasional:
Tim teknis HongCe dapat dengan cepat memberikan solusi terbaik sesuai dengan karakteristik sampel dan persyaratan inspeksi pelanggan. Teknologi kami mengembangkan sistem deteksi kebocoran helium presisi tinggi pertama di China, dengan akurasi 3 × 10-8 sccm, berpartisipasi dalam banyak proyek pendeteksian seluruh komponen alat rumah tangga yang terkenal, terutama yang dikenai biaya untuk bagian deteksi helium otomatis. Selain memiliki kapasitas teknis yang kuat, kami juga memiliki kerjasama yang baik dengan perusahaan terkenal internasional LEYBOLD, INFICON.
